立式多接口工业过滤罐体结构设计

　　在流体输送、化工介质处理、车用流体供给这类场景里，过滤单元是保障管路清洁度、避免杂质损伤下游精密元件的核心部件，这款立式多接口过滤罐体的设计，完全围绕现场安装、运维、过滤效率的实际需求展开。先从安装边界说起，罐体采用立式圆柱主体结构，底部做圆弧封头过渡，相比平底结构能减少介质残留死角，同时降低罐体底部的应力集中，整体安装时垂直占用空间更小，适合布置在管路旁侧、设备舱内部这类横向空间受限的位置，侧面预留的侧装接口可以直接对接上游来液管路，不需要额外加装90度弯头转接，能减少管路沿程阻力损失。顶部的法兰端盖采用快开式螺栓压紧结构，沿端盖圆周均匀布置紧固螺栓，不需要完全拆下所有螺栓就能掀开端盖更换内部滤芯，日常运维时单人即可操作，

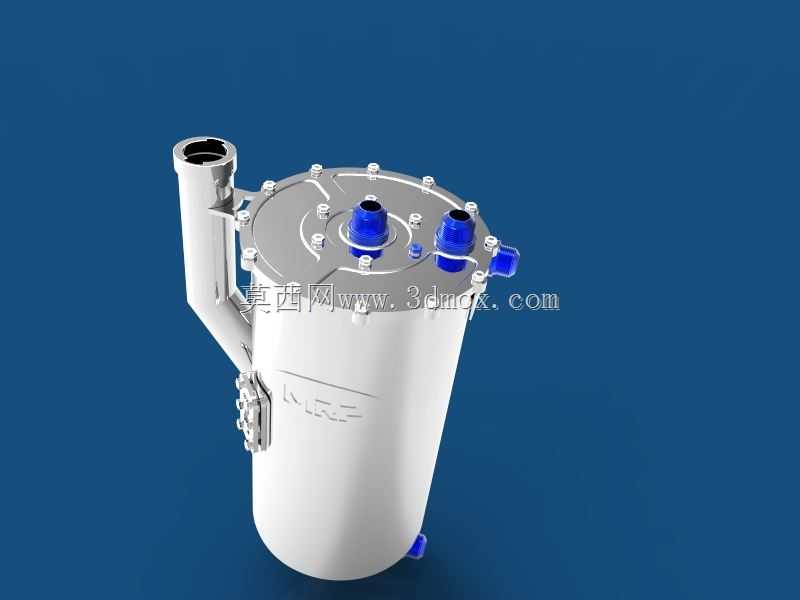

　　相比传统焊接封盖的过滤罐，滤芯更换的作业时间能缩短六成以上，适合需要频繁更换过滤元件的工况。端盖上预留的多个不同通径接口，分别对应排气、压差检测、下游出液、备用旁路的功能，其中两个大尺寸蓝色快插接口是主出液通路，采用标准快插接头规格，能直接对接常用规格的流体软管，旁侧的小尺寸接口可以接压差传感器，实时监测滤芯堵塞情况，当进出口压差达到设定阈值时就能触发更换提醒，避免滤芯击穿导致过滤失效。罐体侧面的快装卡箍结构是排污口的锁紧机构，不需要借助大型扳手就能快速打开排污口，排掉罐底沉积的杂质，日常排污作业不需要拆解主管路，操作门槛很低。从设计思路上看，这款罐体没有做多余的造型装饰，所有外部结构都服务于功能实现：主体圆柱的径高比经过反复校核，

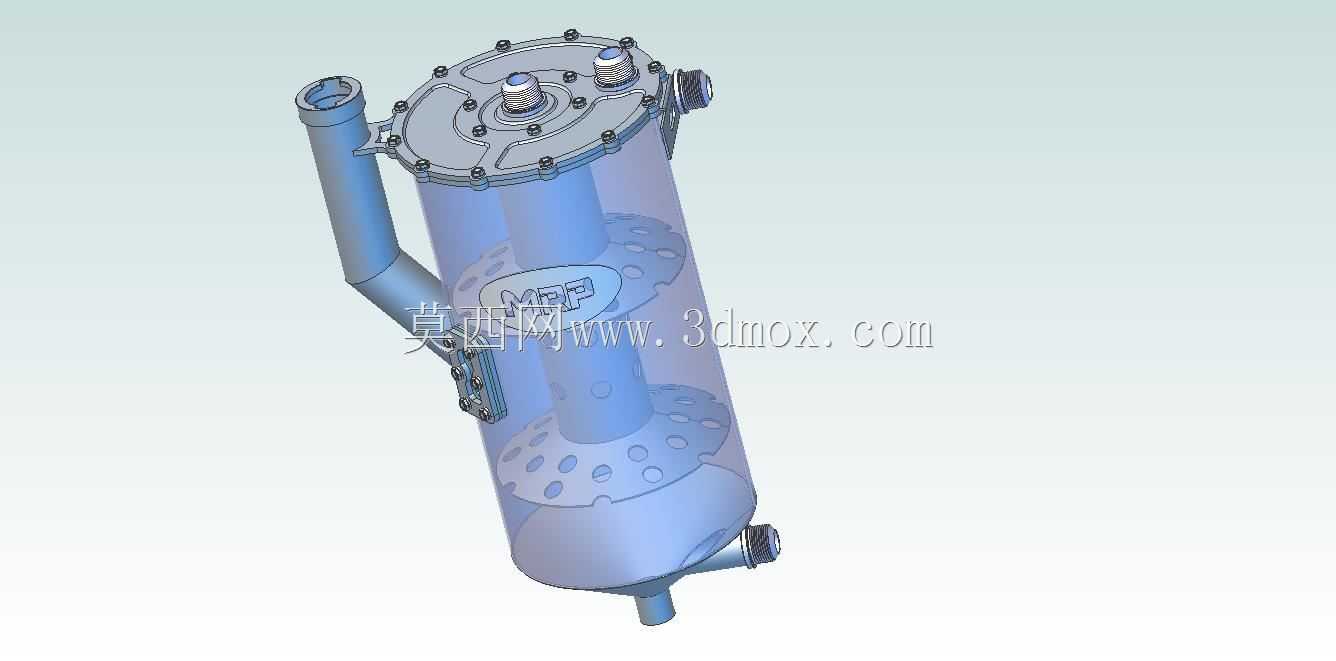

　　既保证内部有足够的滤芯安装空间，让介质在罐内有足够的停留时间完成杂质沉降，又避免罐体过高导致安装时顶部空间不足，同时圆柱结构的承压能力优于方形结构，能满足常规中低压流体管路的承压要求，不需要额外做加强筋结构就能保证罐体在额定压力下的形变量在允许范围内。进出液管路的位置设计也经过流场仿真验证，侧进上出的流向能让介质从罐体侧面切向进入，在罐内形成平缓的旋流，大颗粒杂质在旋流作用下直接沉降到罐底，不会直接冲击滤芯表面，能有效延长滤芯的使用寿命，减少滤芯更换频次。顶部端盖的密封采用嵌入式密封圈槽设计，密封圈安装后不会因为介质冲刷出现移位，相比平面密封结构，密封可靠性更高，在带压工况下不会出现渗漏问题。罐体底部的支撑脚做了小尺寸凸台设计，

　　安装时可以直接固定在安装基座上，不需要额外制作安装支架，凸台的高度刚好预留出排污口的操作空间，打开排污阀时不会和安装面产生干涉。在实际应用中，这类过滤罐体既可以用在工业循环水、切削液循环的过滤回路中，也可以适配车用流体输送、小型化工加料系统的杂质过滤场景，通过更换不同精度的内部滤芯，就能适配不同过滤精度要求的工况，从大颗粒杂物拦截到微米级精密过滤都能覆盖。接口的标准化设计让这款罐体的通用性很强，不需要定制特殊转接头就能和现有主流管路系统对接，现场改造替换旧过滤罐时不需要改动原有管路布局，能大幅降低现场改造的施工量。罐体外部没有复杂的凸起结构，表面做光滑圆弧过渡，日常清洁时不容易积灰积污，适合用在对卫生条件有一定要求的食品、制药流体输送场景，也能适配车间、设备舱这类有清洁要求的安装环境。
