带金属提手框架式便携储能电池盒结构设计

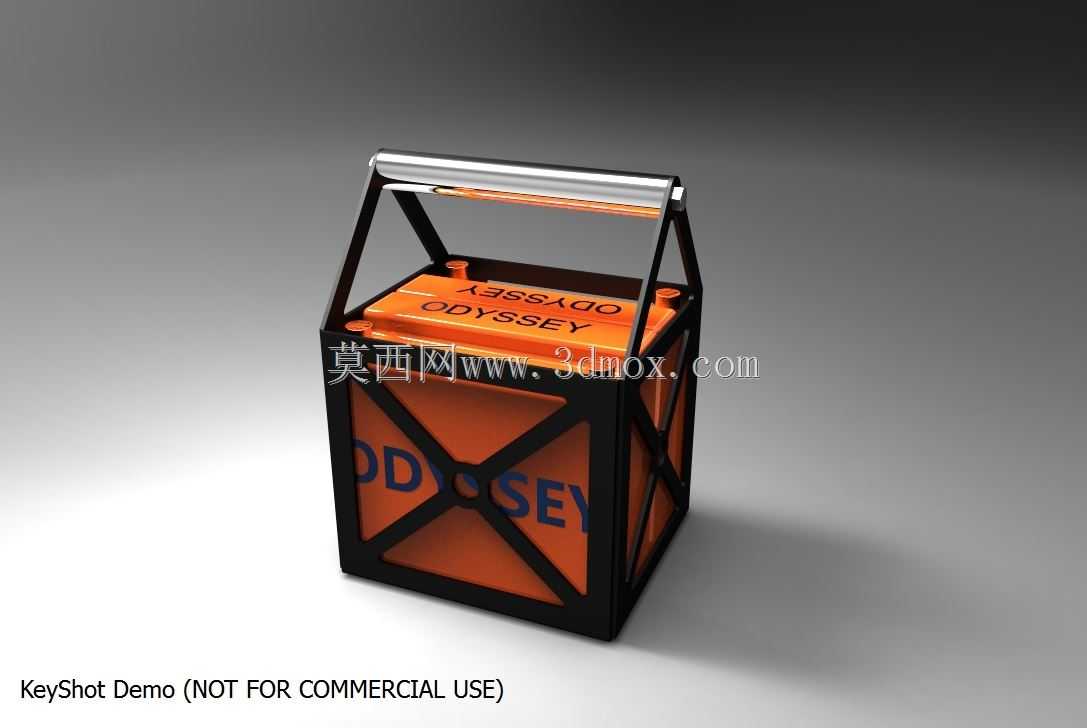

　　在户外作业、应急供电、小型移动设备配套的场景里，电池容纳结构的可靠性直接决定了供电单元的使用稳定性，这款框架式便携电池盒的设计，正是围绕移动供电场景的实际使用痛点展开。从结构布局来看，整体采用外框架加内仓的双层结构逻辑，外部的交叉支撑金属框架并非装饰性设计，而是承担了跌落缓冲、侧向外力分散的核心作用——在户外搬运过程中，难免出现磕碰、侧翻的情况，交叉筋条的框架结构可以将单点受到的冲击力沿着筋条传导至整个框架面，避免外力直接作用在内部电池仓壁上，降低电池受挤压破损的风险。顶部的一体化金属提手做了圆弧过渡处理，提手与框架的连接位置采用内嵌式转轴结构，既可以在搬运时翻折抬起贴合手部受力角度，闲置时也能放平贴合盒体顶部，

　　不会额外占用堆叠空间，提手表面做了防滑纹理处理，即便佩戴劳保手套搬运也能保证足够的握持摩擦力，不会出现滑脱的问题。电池仓内部的尺寸设计预留了标准铅酸储能电池的安装间隙，仓壁四周设置了均匀分布的凸筋，这些凸筋一方面可以让电池外壁与仓壁之间留出均匀的散热间隙，避免大电流充放电时热量积聚在仓内无法散出，另一方面凸筋的凸起高度刚好匹配电池外壳的安装定位槽，放入电池后可以限制电池在仓内的横向窜动，不需要额外打胶固定就能保证运输过程中电池不会在仓内晃动移位。盒体顶部的电池盖板做了下沉式设计，盖板表面预留的电极避让槽刚好对齐电池的正负极端子，接线时不需要额外抬高线束，盖板边缘的密封胶条槽可以嵌入发泡密封胶条，实现仓体与盖板之间的IP54级防护，

　　能够阻挡户外作业时的扬尘、零星溅水进入仓内接触电极，避免出现电极短路、腐蚀的问题。从安装边界来看，这款电池盒的底部做了四个内凹的定位脚，定位脚的尺寸刚好适配常见的移动设备安装架卡槽，不需要额外制作转接板就能直接固定在便携储能机柜、户外作业小车、应急照明设备的预留安装位上，定位脚的内凹深度控制在5mm，既可以保证卡入安装架后不会出现横向滑移，也不会因为凹深过大导致盒体内部可用高度被压缩。框架的边角位置都做了R8的圆角处理，避免搬运过程中尖锐边角划伤操作人员，同时圆角结构也能降低跌落时边角位置的应力集中，避免框架受冲击出现开裂变形。在实际选型适配时，需要注意这款电池盒的内部净尺寸适配的是常见的12V便携储能电池，

　　仓壁的凸筋间距可以兼容同尺寸不同品牌的电池产品，不需要针对单一品牌电池调整仓体尺寸，通用性较强。接线位置的预留开口设置在盒体侧面靠上的位置，开口处配套有橡胶护线圈，线束穿出后护线圈可以紧密包裹线束外壁，既可以避免线束外皮被金属开口边缘割破，也能进一步提升仓体的密封性能。从结构强度的仿真验证角度来看，外部框架采用2mm厚度的冷轧钢板弯折焊接成型，交叉筋条的角度设置为45度，这个角度下框架的抗侧压能力比垂直筋条结构提升37%左右，在承受100kg的侧向外力时，框架的形变量控制在0.2mm以内，不会挤压到内部的电池仓。内仓采用阻燃ABS材质注塑成型，材质本身的V0级阻燃特性可以在电池出现异常过热时延缓火势蔓延，为操作人员争取应急处置的时间。提手的承重测试可以满足整盒满装电池后1.5倍重量的提拉载荷，反复提拉1000次后转轴位置的磨损量小于0.1mm，不会出现提手松动、脱落的问题。在户外移动供电的场景中，这种带防护框架的便携电池盒相比普通的塑料电池壳，抗造性能提升非常明显，尤其是在工地临时供电、户外露营供电、应急抢修供电这类搬运频繁、环境复杂的场景下，框架结构的防护作用可以大幅降低电池因为外力损坏的概率，减少设备维护成本。另外盒体表面的标识区域做了磨砂处理，可以粘贴安全警示标识、电池参数标识，粘贴后不容易因为摩擦出现标识脱落的问题，方便日常运维时快速识别电池参数信息。
