壁挂式金属卷纸支架结构设计方案

　　日常商用与家居场景中，卷纸类耗材的固定取用一直是容易被忽略的结构设计细节，这款采用1.5mm金属板材加工成型的卷纸支架，正是针对常规塑料支架易老化、承重不足、安装后易松动的痛点做的结构优化。从实际使用场景出发，这类支架可覆盖卫生间干区、厨房操作区、工作室操作台旁、商用公共洗手台等多类场景，核心作用是承托大卷径卷筒纸巾，保证抽拉过程中纸卷不脱落、不卡滞，同时金属材质的表面处理可适配潮湿、多油烟的复杂使用环境，相比塑料材质抗老化寿命提升3倍以上。

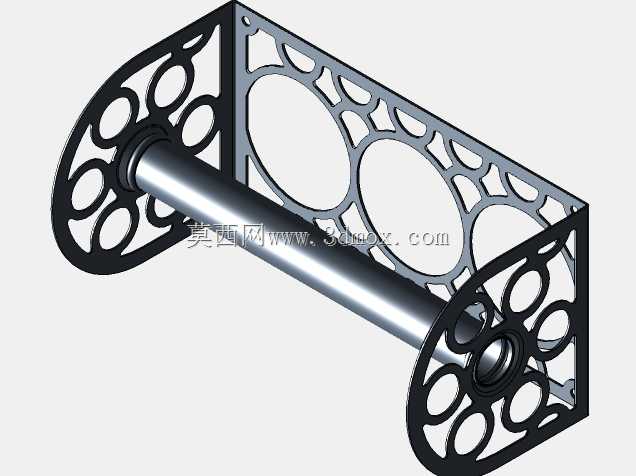

　　设计阶段首先考虑的是安装边界的适配性，整体支架采用单块钣金弯折成型，没有多余的拼接焊缝，安装面预留两个沉头螺丝固定位，孔位间距适配常规墙面膨胀螺丝的安装尺寸，安装后支架突出墙面的距离控制在120mm以内，不会因为突出过多造成过往人员磕碰，同时预留的纸卷容纳空间可适配最大直径120mm、宽度110mm的标准商用大卷纸，也能兼容常规家用小卷纸的放置，纸卷转轴位置采用开口式卡槽设计，更换纸卷时不需要拆卸整个支架，只需要将纸卷轴对准卡槽推入即可，单手即可完成换纸操作，相比传统穿轴式支架换纸效率提升60%。

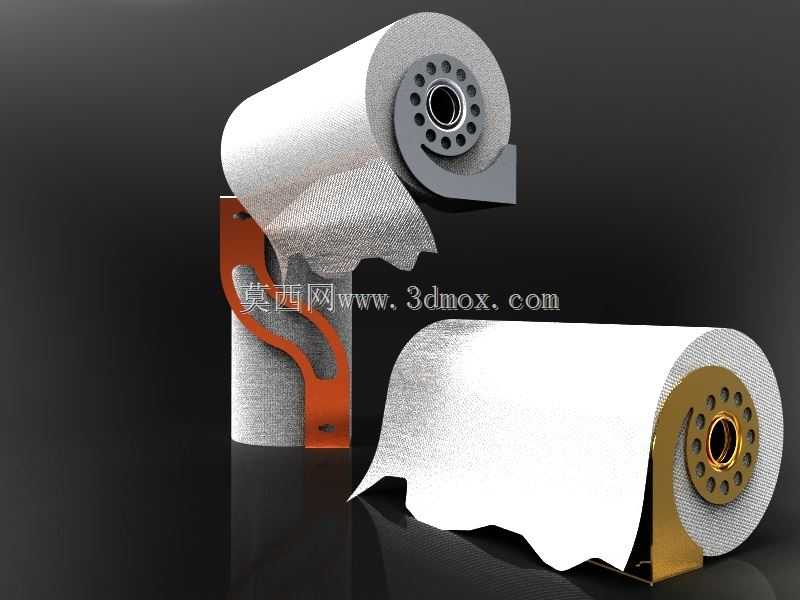

　　结构受力层面，1.5mm厚度的金属板材经过折弯加强后，侧边的异形支撑臂做了圆弧过渡处理，既避免了尖锐边角的划伤风险，也通过曲面造型提升了钣金件的结构刚性，在纸卷满载（整卷纸重量约1.2kg）的情况下，支撑臂末端形变量控制在0.2mm以内，长期使用不会出现支架下垂、纸卷摩擦墙面的问题。卡槽位置的卷边处理做了1.5mm的圆角打磨，抽拉纸巾时不会因为金属锐边刮断纸巾，也不会在更换纸卷时划伤操作人员的手部。

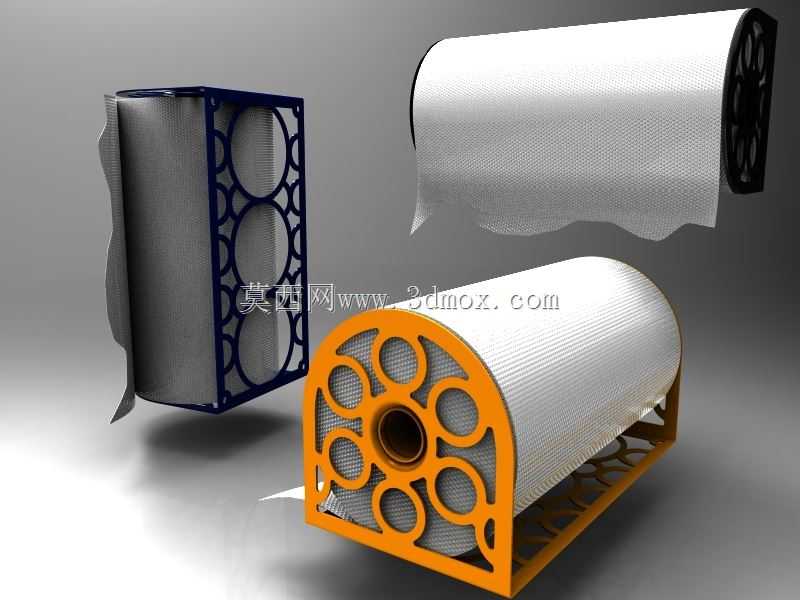

　　从安装适配性来看，支架的固定面做了内凹的沉台设计，安装后螺丝头完全沉入沉台内部，不会突出表面刮蹭纸卷侧面，同时固定面与墙面的贴合度经过平面度校准，安装后不会出现支架倾斜、纸卷跑偏的问题。表面处理可根据使用场景选择喷塑、镀铬、阳极氧化等不同工艺，厨房重油烟场景可选择光面镀铬处理，擦拭油污时不会残留污渍；卫生间潮湿场景可选择环氧喷塑处理，抗盐雾腐蚀能力满足长期高湿度环境使用要求；家居场景可选择不同配色的喷塑层适配整体装修风格。

　　实际使用过程中，支架的挡边结构做了15mm的内折处理，抽拉纸巾时挡边会对纸卷形成一定的阻尼作用，避免抽拉时纸卷过度旋转造成纸巾松脱下垂，同时不会因为阻尼过大导致抽拉纸巾时需要用力拉扯造成纸张破损。开口卡槽的开口方向做了15度的向上倾斜设计，即使长期使用后固定螺丝出现轻微松动，纸卷轴也不会从卡槽内滑出，提升了使用的可靠性。整个支架没有可拆卸的零散小零件，不存在长期使用后零件脱落丢失的问题，后期维护只需要定期擦拭表面即可，不需要额外的润滑、紧固等维护操作。

　　从钣金加工的工艺性来看，整个支架的加工流程只需要激光下料、数控折弯、表面处理三个核心工序，没有复杂的冲压模具投入，小批量生产时加工成本可控，折弯工序的定位基准统一，批量生产时的尺寸一致性可以控制在0.1mm公差范围内，安装孔位的位置精度可保证不同批次产品的安装通用性，不需要针对单批次产品重新调整安装孔位。支撑臂的异形曲面造型没有采用复杂的拉伸成型工艺，而是通过多段折弯拼接出流畅的曲面效果，既保证了外观的辨识度，也降低了加工难度和废品率。
