雅马哈摩托赛车专用活塞三维结构设计

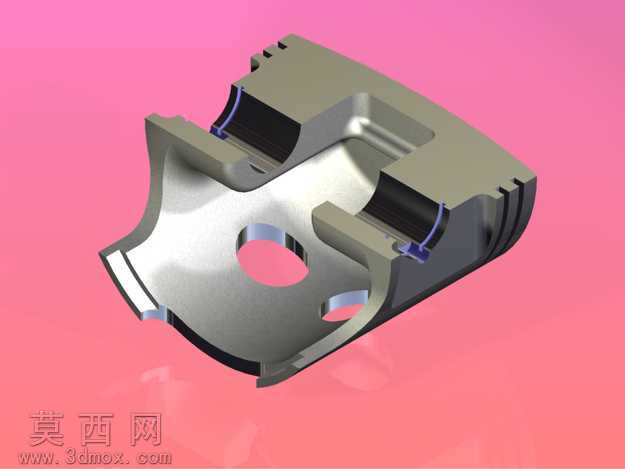

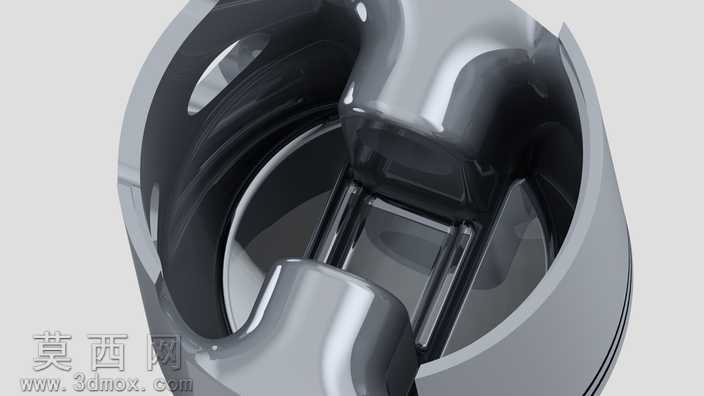

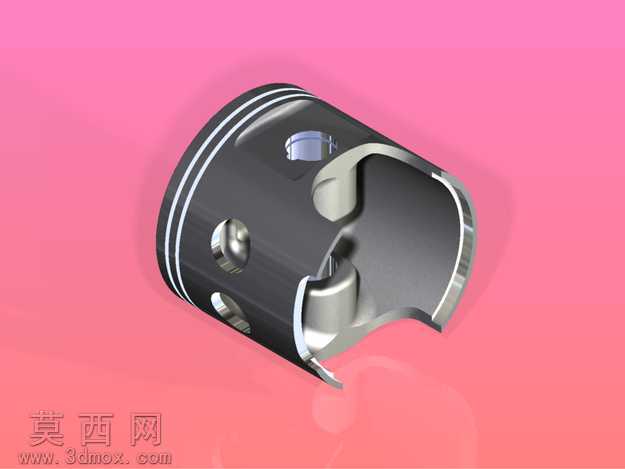

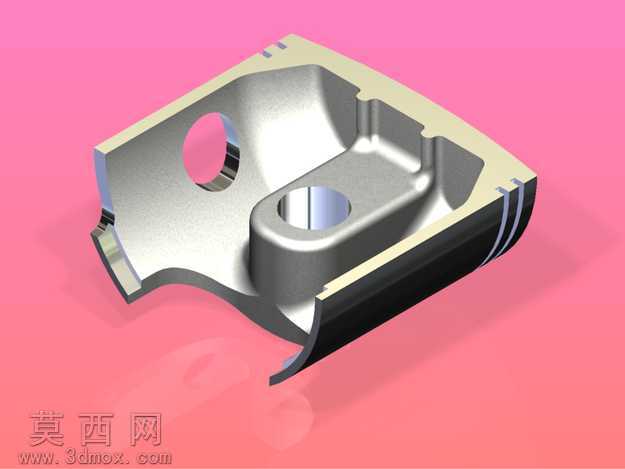

本作品为适配雅马哈摩托艇动力单元的赛车专用活塞三维建模成果，建模过程依托主流三维机械设计软件完成全参数化构建，全程遵循内燃机活塞的工程设计规范与赛车动力部件的性能要求。建模初始阶段先梳理赛车活塞的核心功能逻辑：作为内燃机往复运动的核心承载件，需承受燃烧室内的高温高压冲击，同时完成往复直线运动向曲轴旋转运动的动力传递，还要兼顾高转速工况下的轻量化与结构强度平衡，因此建模时先以旋转凸台命令生成活塞的基础回转基体，精准控制活塞顶部的平面轮廓尺寸，匹配对应排量发动机的燃烧室压缩比设计要求，保证燃烧做功阶段的气密性基础。随后针对活塞的环带区域进行精细化结构构建，按照赛车级活塞的密封环、油环的装配槽尺寸要求，通过多道回转切除命令生成环槽结构，严格控制每道环槽的宽度、深度与槽岸厚度，保证活塞环装配后不会在高转速往复运动中出现松脱、卡滞问题，同时预留合适的热膨胀间隙，适配发动机工作时的高温形变需求。接下来完成活塞销座与裙部的特殊结构设计：针对赛车高负荷工况，对活塞销座的支撑区域做了加厚过渡处理，通过圆角命令消除销孔周边的应力集中棱角，三个径向贯通的销孔与减重孔按照对称布局构建，既保证活塞销装配后的定位稳定性，又通过非受力区域的材料去除实现活塞整体轻量化，降低高转速下的往复惯性力；活塞裙部则按照赛车活塞的型线设计做了局部切除造型，既规避曲轴运转过程中的运动干涉，又优化了活塞往复运动时的导向稳定性，减少裙部与缸壁的摩擦接触面积。材质与渲染阶段，为还原金属活塞的真实质感，赋予模型高抛光铝合金材质，调整材质的金属度、粗糙度参数，模拟锻造铝合金经精密机加工后的细腻金属光泽，同时对活塞的棱边做微小的倒角钝化处理，还原真实机加工零件的工艺细节，避免尖锐棱角带来的不真实感；场景搭建时采用柔和的漫反射环境光，搭配定向主光源突出活塞的结构轮廓与金属反光特性，让活塞环槽、销孔、裙部切口的结构细节清晰呈现。整个建模过程严格遵循自上而下的设计逻辑，所有结构尺寸均做参数化关联，后续可根据不同排量、不同转速要求的赛车动力需求快速调整活塞直径、环槽位置、销孔直径等核心参数，模型结构无破面、无重叠几何，可直接用于工程装配验证、运动仿真分析、3D打印样件制作以及数控加工编程参考，完整还原了高性能赛车活塞的结构特征与工程设计要点。
