本田摩托车曲轴箱箱体三维结构设计

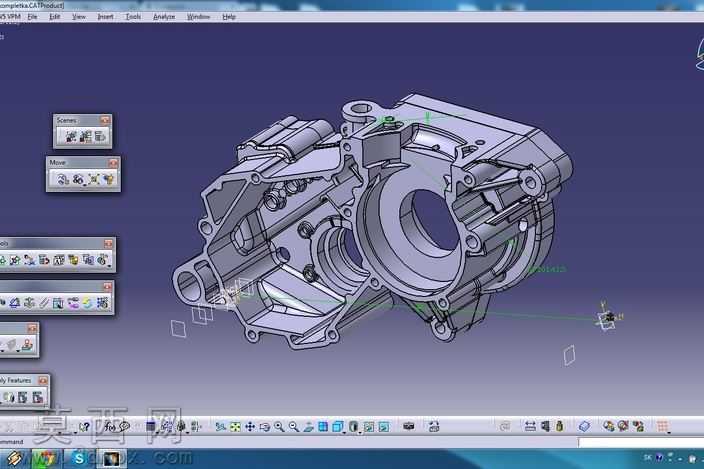

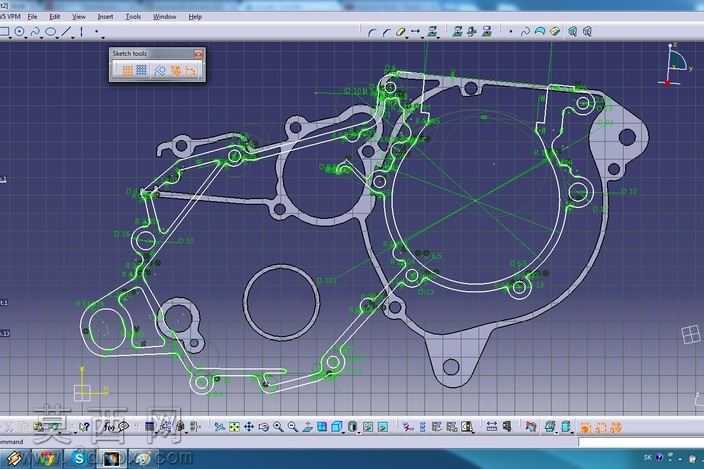

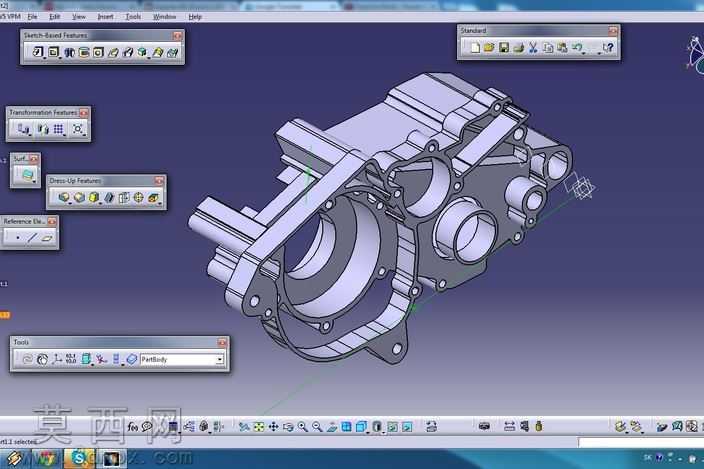

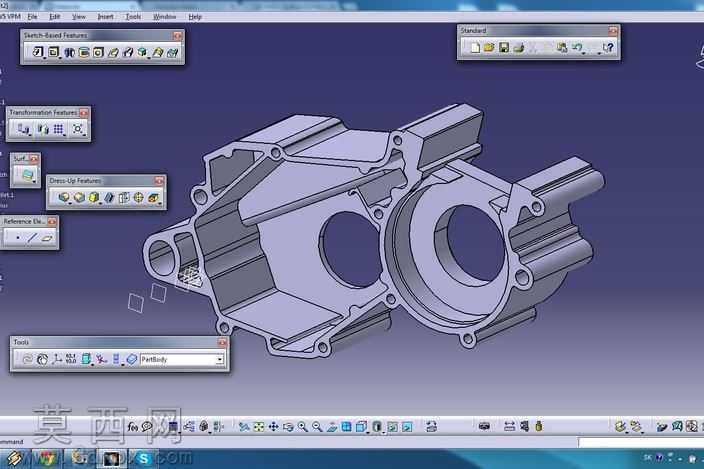

本作品为摩托车动力核心部件曲轴箱的三维结构建模成果，建模过程依托专业三维设计环境完成，全程遵循正向逆向结合的描边建模思路，以实物测绘的轮廓数据为基础，逐段勾勒箱体各安装面、腔体、连接位的边界曲线，通过曲面拉伸、布尔运算、倒角抽壳等特征操作完成整体实体构建。建模阶段重点还原曲轴箱的分体式合箱结构，精准刻画左右半箱的对接定位销孔、螺栓连接沉孔的位置与深度，对曲轴安装主轴承孔、变速机构安装腔、机油道预留孔道的尺寸公差配合位做了特征细化，保证各装配位的同轴度、平面度参数符合机车动力部件的设计规范。材质渲染环节针对曲轴箱常用的压铸铝合金材质做了参数调校，还原金属壳体表面的亚光铸造成质感，对加工面与非加工面做了材质区分，合箱密封面、轴承安装位呈现精铣后的金属亮面效果，非加工的外曲面保留压铸成型的细微肌理，同时对箱体外部的散热筋、安装吊耳、线束固定卡扣等细小结构做了细节还原，避免特征简化带来的结构失真。结构设计层面充分考虑曲轴箱的承载功能，对箱体壁厚做了均匀化处理，在主轴承座周边设置加强筋结构分散曲轴运转的交变载荷，同时预留了机油泵安装位、正时链条腔、离合器安装腔的内部空间，各腔体之间的分隔壁厚符合密封承压要求，避免运转过程出现机油渗漏、结构共振的问题。建模过程中对每一处特征的建模历史做了参数化保留，可根据不同排量机型的参数需求快速调整轴承孔间距、腔体容积、安装点位尺寸，适配同平台不同机型的改型设计需求，整体模型结构完整无破面，可直接用于后续的工程图导出、装配干涉校验、有限元结构强度分析等后续研发环节，完整还原了本田系列小排量机车曲轴箱的结构特征与设计逻辑。
