老式铁制推拉门执手式锁具结构

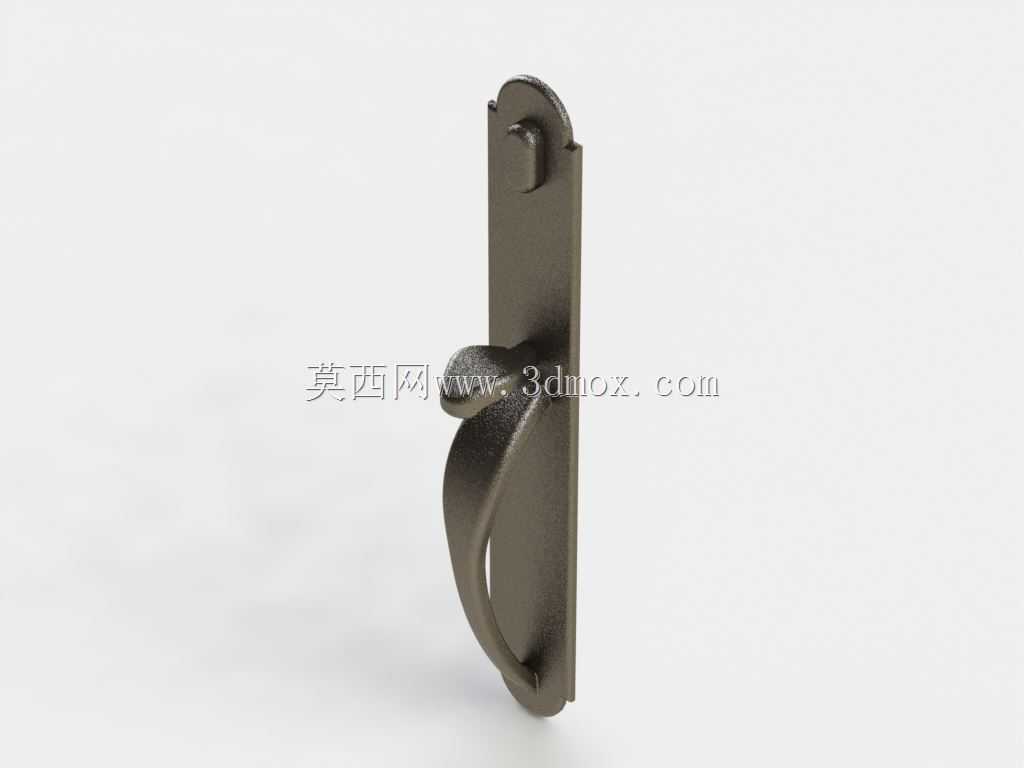

　　这款铁制执手门锁主要适配民用庭院铁门、工业厂区侧门、仓储外围推拉式铁门的锁闭需求，在日常使用场景中，这类锁具需要兼顾户外耐候性、操作便捷性与基础防盗性能，相比室内门锁，其结构强度要求更高，需要承受户外温差、雨水侵蚀以及频繁开关带来的结构疲劳。从结构设计来看，该锁采用一体化冲压成型的长条形安装基板，基板上下端预留沉头安装孔位，安装时可直接通过膨胀螺丝或自攻螺丝固定在铁门的侧边型材上，基板厚度控制在2.5mm左右，既保证安装后的结构刚性，避免长期使用出现基板变形导致锁舌卡滞，又不会过度增加门体侧部的突出厚度，防止开关门时与门框发生剐蹭。锁体的执手部分采用弧形弯折设计，握持区域做了圆弧过渡处理，没有尖锐棱角，

　　操作人员戴劳保手套也能顺畅握持施力，执手与锁舌的联动结构内置在基板与锁壳的空腔内，外部没有裸露的传动杆件，一方面避免户外积尘、雨水进入传动结构导致锈蚀卡滞，另一方面也能防止外力撬动传动部件破坏锁闭结构。锁舌部分采用斜舌式设计，关门时锁舌接触门框导向片会自动回缩，到位后自动弹出完成锁闭，不需要额外抬执手或者额外操作，日常进出随手带门即可完成落锁，适配人员进出频繁的厂区通道、庭院出入口的使用需求，不需要每次关门后额外确认锁闭状态。在安装边界上，该锁对门体的厚度适配范围在30mm到60mm之间，常规的方管铁门、铁艺门、彩钢门的侧边型材都能满足安装要求，安装时不需要在门体内部开凿复杂的嵌装槽，

　　只需要在对应位置钻出锁舌穿过的通孔以及安装螺丝孔即可完成装配，相比嵌装式门锁，安装工时能缩短60%以上，后期维护更换时也不需要破坏门体结构，直接拆卸固定螺丝即可完成替换。从设计思路上，这款锁没有采用复杂的多锁点结构，而是聚焦户外推拉门的高频使用需求，把结构可靠性放在第一位，所有外露部件都采用铁质基材搭配喷塑处理，表面的哑光磨砂涂层能抵御户外紫外线照射导致的老化脱落，同时铁质基材的抗冲击性能优于锌合金材质的门锁，遇到外力撞击时不容易出现断裂碎裂的情况。在实际工程选型中，这类锁具通常会搭配门框上的金属导向片使用，导向片的开孔尺寸与锁舌的伸出长度匹配，锁舌完全伸出时的长度为15mm，能保证门体关闭后不会因为风压或者外力晃动出现松脱，

　　同时锁舌的回缩行程控制在12mm，按压执手时锁舌能完全缩回锁壳内部，不会出现刮蹭门框导向片的情况。执手的转动角度设计为30度，操作人员只需要小幅度扳动执手就能完成解锁动作，相比大角度转动的执手锁，操作行程更短，人员手持物品进出时也能通过手肘按压完成开门，适配仓储搬运时的通行需求。锁体的整体外伸长度控制在80mm以内，安装后门体侧边的突出量不会过大，避免通道狭窄时过往人员、搬运的物料剐蹭到锁具，既保护锁具结构不受外力碰撞损坏，也能消除通行时的磕碰隐患。在长期使用的耐久性设计上，执手与转轴的连接部位采用铆接结构，没有采用容易松动的螺丝连接，反复扳动执手时不会出现连接部位松旷的问题，转轴部位预留有固态润滑脂的存储空腔，出厂时填充耐低温润滑脂，在零下20度到零上60度的环境温度区间内都能保持顺畅的转动手感，不会因为低温导致润滑脂凝固出现执手扳动卡滞的问题。
