矩形铁制直开式挂锁结构三维设计

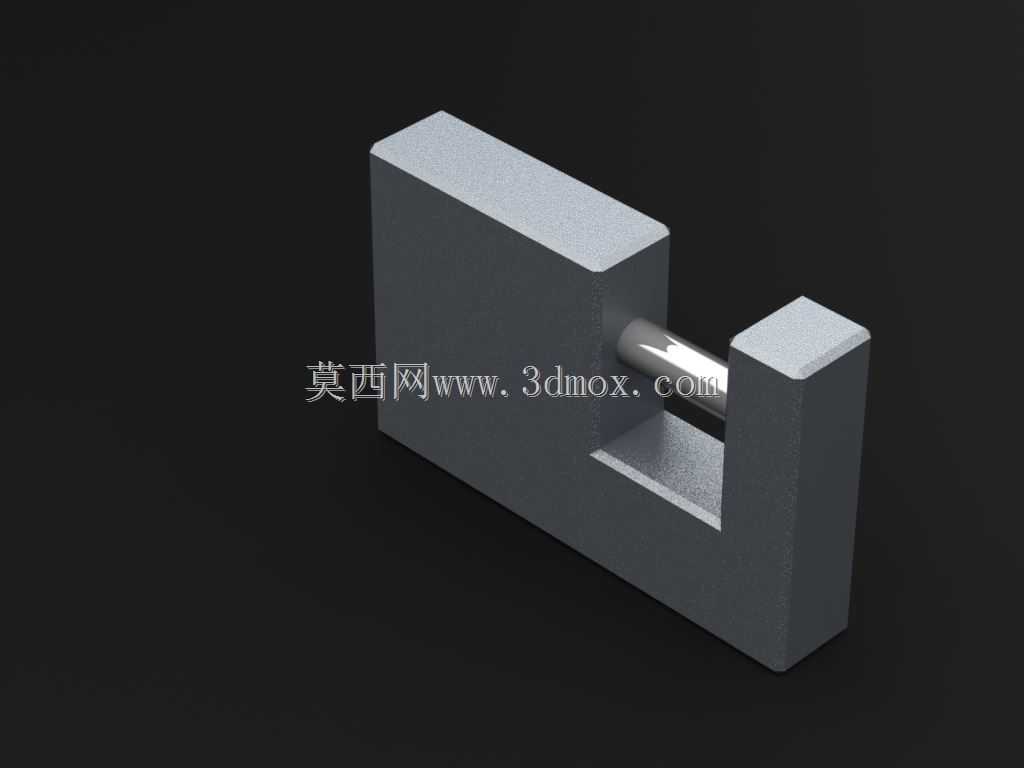

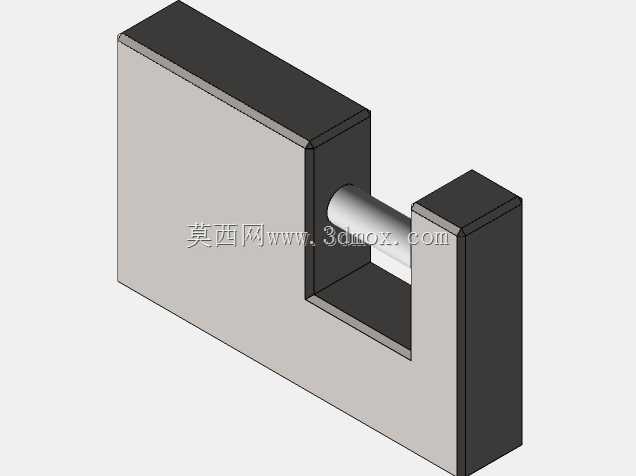

　　这款铁制挂锁的三维结构设计，完全围绕日常安防场景的实际使用需求展开，没有多余的装饰性结构，所有几何特征都服务于锁具的防盗、耐用、易操作核心属性。从结构布局来看，锁体采用整体式矩形块体设计，锁梁为单侧插入式直开结构，这种布局相比传统双侧对称挂锁，在同等锁体尺寸下能获得更大的锁梁净空，适配更多不同厚度的锁合场景，比如仓库大门搭扣、设备检修门扣、户外集装箱锁鼻、商铺卷帘门地锁等场景，都能通过调整锁梁伸出长度适配不同的安装间隙。

　　设计过程中首先考虑的是锁体的抗破坏能力，整体锁体采用实心块体结构，没有多余的镂空减重设计，锁梁插入锁体的深度占到锁体总高度的三分之二，锁梁与锁体的配合间隙控制在0.1mm以内，既保证锁梁开合顺畅，又能避免使用撬棍插入间隙撬动破坏。锁梁的受力段做了等直径圆柱设计，插入锁体的锁止端做了环形锁止槽，锁体内部的锁舌卡入该槽完成锁止，锁舌的接触面做了15度的斜角导向，锁梁下压时可以自动推动锁舌回缩，到位后锁舌在弹簧作用下弹出卡入锁止槽，无需额外操作即可完成上锁，适配日常快速上锁的使用习惯。

　　从安装边界来看，这款挂锁的锁体宽度控制在60mm，厚度25mm，锁梁的有效内空高度为30mm，锁梁直径8mm，这个尺寸区间属于通用型挂锁的常用规格，既不会因为尺寸过大导致携带不便，也不会因为尺寸过小导致抗剪能力不足。锁体的外边缘全部做了R2的圆角过渡，一方面是避免锐角划伤使用者，另一方面在冲压或者压铸成型时能减少应力集中，提升锁体的整体抗冲击强度，即使受到外力撞击也不容易出现崩裂的情况。锁梁的外露部分做了表面硬化处理，硬度达到HRC45以上，能够抵御普通手锯、断线钳的剪切破坏，锁体表面采用喷塑处理，能够适应户外潮湿、雨淋的使用环境，避免长期使用出现锈蚀卡顿的问题。

　　在功能结构的细节设计上，锁芯安装孔设置在锁体的侧面，与锁梁插入孔垂直布局，锁芯的转动通过拨片带动锁舌横向移动，这种布局的传动路径最短，零件数量最少，能够有效降低锁具的故障率，长期使用也不容易出现传动卡顿。锁体底部预留了排水小孔，当户外使用有雨水进入锁体内部时，可以通过小孔自然排出，避免内部弹簧、锁舌出现锈蚀卡滞。锁梁与锁体配合的位置设置了防尘挡圈，能够阻挡灰尘、碎屑进入锁体内部，减少日常维护的需求。

　　从实际使用的场景适配来看，这款挂锁的结构设计兼顾了民用与工业场景的需求，民用场景下可以用于家用储物柜、自行车、行李箱的上锁，工业场景下可以用于厂区设备柜、电力箱柜、管井门锁的安防，不同场景下的受力需求都能通过这个结构得到满足。建模过程中所有配合面都按照实际加工公差做了偏移处理，锁舌的移动行程预留了0.5mm的余量，弹簧的安装空间按照标准圆柱压缩弹簧的尺寸做了预留，完全可以直接用于后续的加工开模，不需要再做额外的结构调整。锁体的分型面设置在锁体厚度方向的中间位置，适配压铸或者粉末冶金的成型工艺，锁梁的加工基准设置在锁梁的圆柱中心，方便后续的车削、铣槽、热处理工序的定位装夹，所有结构特征都没有加工死角，普通的机加工设备就可以完成全部零件的加工，不需要特殊的定制刀具或者工装，能够有效控制量产的加工成本。
