科拉德拉式侧排地漏过滤装置结构设计

　　这款侧排式过滤装置主要适配同层侧排式排水管路的安装场景，常见于下沉式卫生间、老旧住宅侧排下水改造、阳台侧排排水口、工业车间地面侧排排污口等场景，区别于传统直排地漏的竖向安装逻辑，该结构将排水接口设置在筒体侧方，能够适配墙面内横向排布的排水管路，无需在地面凿出较深的沉坑容纳竖向地漏筒体，对于地面铺装厚度有限、排水支管横向走墙的施工场景适配性极强。

　　从实际使用功能来看，该装置核心作用是拦截排水过程中裹挟的毛发、纤维碎屑、较大颗粒杂物，避免杂物进入横向排水管路后在弯头、管段淤积造成管路堵塞，顶部格栅采用斜向平行栅条设计，栅条间隙控制在5mm左右，既能够保证排水时的过流面积，避免排水速度过慢造成地面积水，又能有效拦截尺寸大于间隙的杂物，日常清理时只需掀开顶部格栅盖板即可清理截留的杂物，无需深入管路掏取，维护操作十分便捷。

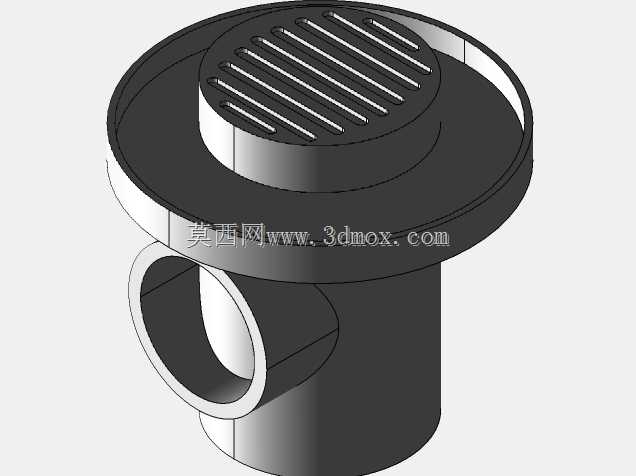

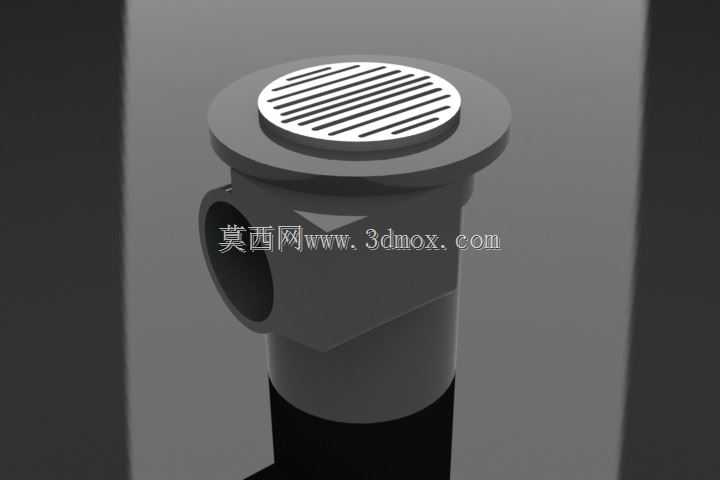

　　结构设计层面，整体采用三段式组合结构，顶部为带法兰边的格栅压盖，法兰边外径比筒体直径大20mm，安装时法兰边直接压在地面铺装层的预留洞口边缘，无需额外设置固定卡扣，依靠铺装层与地面的夹持力即可完成固定，压盖下方的格栅与压盖为一体化结构，栅条做了0.5mm的圆角处理，避免清理杂物时划伤手部；中部为承插式筒体，筒体与侧方排水接口采用圆弧过渡连接，过渡段内壁做了顺滑导水弧面，避免直角拐角处形成水流涡流造成杂物沉积，侧方接口为标准圆柱形承插口，可直接适配常见的PVC排水硬管，接口外壁预留了密封圈安装槽，安装时套入橡胶密封圈即可实现管路密封，避免接口处渗水；下部为竖向插入段，安装时插入地面预留的竖向导向孔内，主要起到定位作用，避免装置在使用过程中出现横向偏移。

　　安装边界尺寸方面，顶部法兰边整体直径为110mm，能够覆盖直径90mm以内的地面预留洞口，适配市面上多数常规侧排排水洞口的尺寸；筒体主体直径为75mm，侧方排水接口中心距离法兰边下表面的高度为45mm，刚好匹配墙面排水支管中心距离完成地面的常规安装高度，无需额外调整管路高度；下部竖向定位段直径为63mm，长度为80mm，插入地面预留孔后不会触碰到下方的硬质基层，适配多数地面铺装的厚度要求。

　　在实际选型适配过程中，需要注意该结构的过流能力适配排水量在1.2L/s以内的排水场景，对于大流量的工业排水、公共浴室集中排水场景需要放大尺寸选型；栅条的间隙设置兼顾了防堵与过流需求，若用于毛发较多的浴室场景，可在格栅下方额外增加一层细滤网提升拦截效果，装置整体的过水内壁均做了顺滑处理，没有突出的结构棱角，能够减少杂物挂附的概率，降低日常清理的频率。侧方接口的承插深度为30mm，安装时将管路插入至承插口根部即可保证连接强度，无需额外涂抹粘接剂也可实现临时固定，方便后期拆卸更换或疏通管路。
