壁挂式热智能加热设备结构设计方案

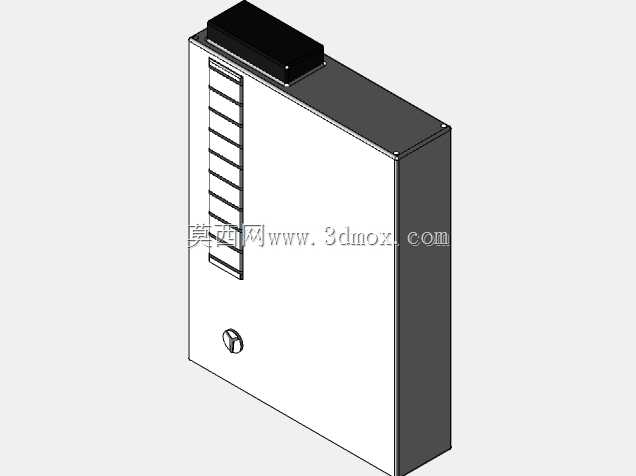

　　这款壁挂安装的热智能加热设备，主要面向民用商用小型供热场景设计，可独立承担单户住宅、小型商铺、办公隔间的生活热水供应与低温辐射采暖热源输出，也可作为小型换热站的辅助补热单元，适配闭式水循环供热系统，替代传统散煤采暖炉、燃气壁挂炉在无管网覆盖区域的供热职能，同时可接入楼宇自控系统实现集中群控，适配老旧小区供热改造、临时板房配套供热、独立经营场所自主供热等多元场景。从结构设计逻辑来看，整机采用竖置长方体薄型化壳体布局，核心考量是壁挂安装时的墙面占用率与承重载荷分布，壳体背部预设统一间距的挂装孔位，适配常规住宅混凝土墙面、轻质隔墙的膨胀螺栓固定要求，安装时预留的侧边检修间隙不小于80mm，底部管路接驳区域预留150mm操作空间，

　　可满足进水、出水、排污管路的现场接驳与后期阀门操作需求，整机厚度控制在180mm以内，突出墙面尺寸小，不会占用过多室内通行空间，适配狭窄过道、厨卫边角等安装空间受限的场景。设备正面上部设置集成式电气控制舱，采用独立封闭腔体结构，与下部水系统加热腔体通过隔热密封隔板完全分隔，避免水路渗漏、冷凝水升腾造成电气元件短路故障，控制舱盖板采用快拆式卡扣结构，无需完全拆卸整机即可完成控制板、接线端子的检修更换；正面左侧预留竖向排布的多组通风散热槽，对应内部电气元件的散热风道，可在设备运行时形成自然对流散热路径，无需额外配置散热风机即可满足控制元件长期运行的温升要求，降低整机运行噪音与故障点。下部水系统腔体采用承压式不锈钢内胆结构，

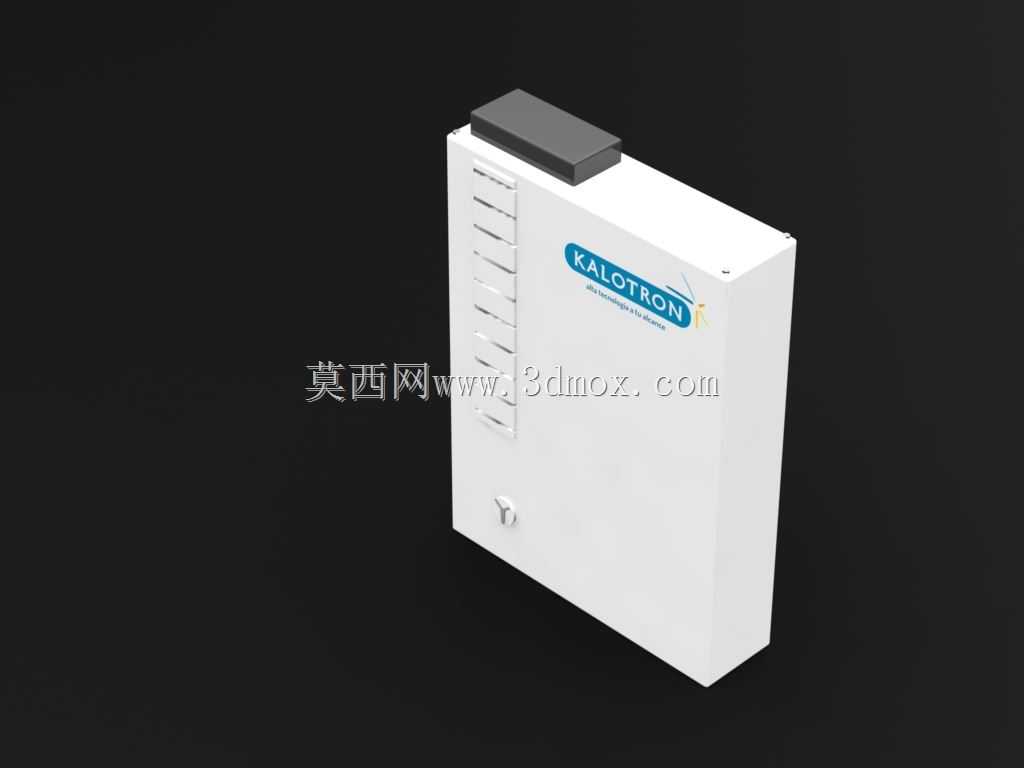

　　设计工作压力适配常规民用供水压力范围，内置浸入式电加热组件与温度传感单元，可根据出水温度实时调整加热功率输出，实现恒温供水、低温防冻、超温保护等多重功能，内胆外部包覆高密度保温层，减少待机状态下的热量损耗，提升设备整体热效率。正面下部设置隐藏式检修阀门操作口，无需拆卸外壳即可完成内胆排污、排气阀操作、温度传感器校准等日常维护作业，降低后期运维的操作难度。设备外观采用哑光白壳体搭配顶部深灰色电气舱盖板的配色方案，正面仅设置品牌标识区域，无多余外露凸起结构，可适配不同装修风格的室内场景，壳体边角全部做R10以上圆角处理，避免安装、运维过程中尖锐边角造成磕碰伤害，符合民用设备的安全设计要求。在建模细节处理上，

　　壳体的拼缝间隙控制在1mm以内，所有外露固定件全部采用隐藏式设计，保证外观整体性；挂装孔位做加强筋补强处理，避免长期承重造成壳体变形；内部加热组件、控制元件的排布充分考虑走线空间与水路走向，强弱电线路分槽布设，水路管路采用短路径设计减少流阻，同时预留足够的安装操作间隙，方便生产环节的装配作业与后期的元件更换。
