1.5英寸45度法兰夹液压管接头

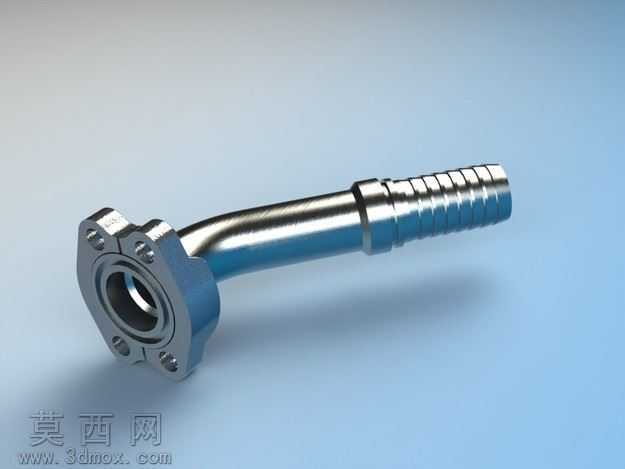

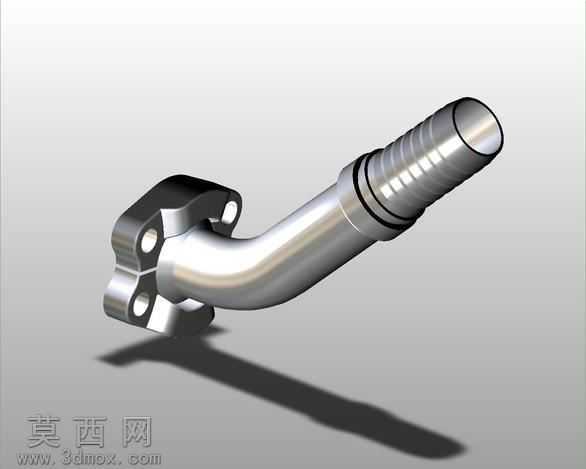

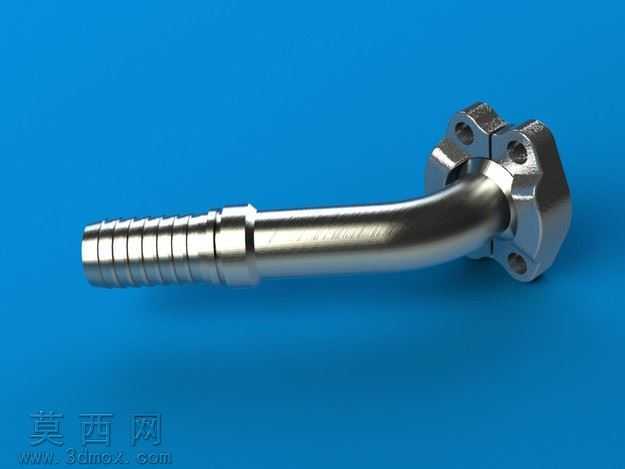

本作品为1.5英寸规格45度弯折角度的法兰夹式液压管接头三维模型，建模过程严格遵循液压管路连接件的行业设计规范，首先通过二维草图绘制接头各段的截面轮廓，精准标定竹节式插管段的环形卡槽尺寸、弯折段的曲率半径、法兰端的安装孔位分布与夹体的开合结构尺寸，依托三维建模软件的特征建模功能，依次完成拉伸、扫掠、布尔运算等操作构建实体基础形态，对法兰夹的分体拼接结构、锁紧定位面、插管段的密封卡槽等细节做了精细化的特征处理，确保各装配部位的尺寸公差符合液压系统的连接密封要求。材质渲染阶段采用金属不锈钢材质参数，调整材质的反射率、粗糙度与环境贴图参数，还原金属管件的哑光金属质感，对接头表面的机加工纹理做了细微的凹凸贴图处理，让渲染效果更贴近实际工业产品的真实外观。结构设计上，45度弯折的管身可以适配液压系统中非直线走向的管路布设需求，竹节式插管段的多道环形卡槽可以增强与液压软管连接后的抱紧力与密封性能，避免高压工况下出现软管脱落、渗油的问题；分体式法兰夹结构通过螺栓锁紧即可实现与对接法兰端的快速固定，安装定位孔的位置与尺寸匹配对应规格的液压法兰标准，夹体内侧的密封面预留了密封件安装空间，可适配O型密封圈实现端面静密封，满足液压系统高压工况下的密封可靠性要求。设计过程中充分考虑液压接头的实际使用场景，对管身的弯折处做了圆角过渡处理，避免应力集中导致的管路疲劳损坏，整体结构紧凑，连接稳固，可直接用于液压管路系统的三维装配模拟、管路干涉检查以及产品加工前的结构验证，为液压设备的管路布设设计提供精准的三维模型支撑。
