带传感隐藏结构的分体式控制器外壳设计

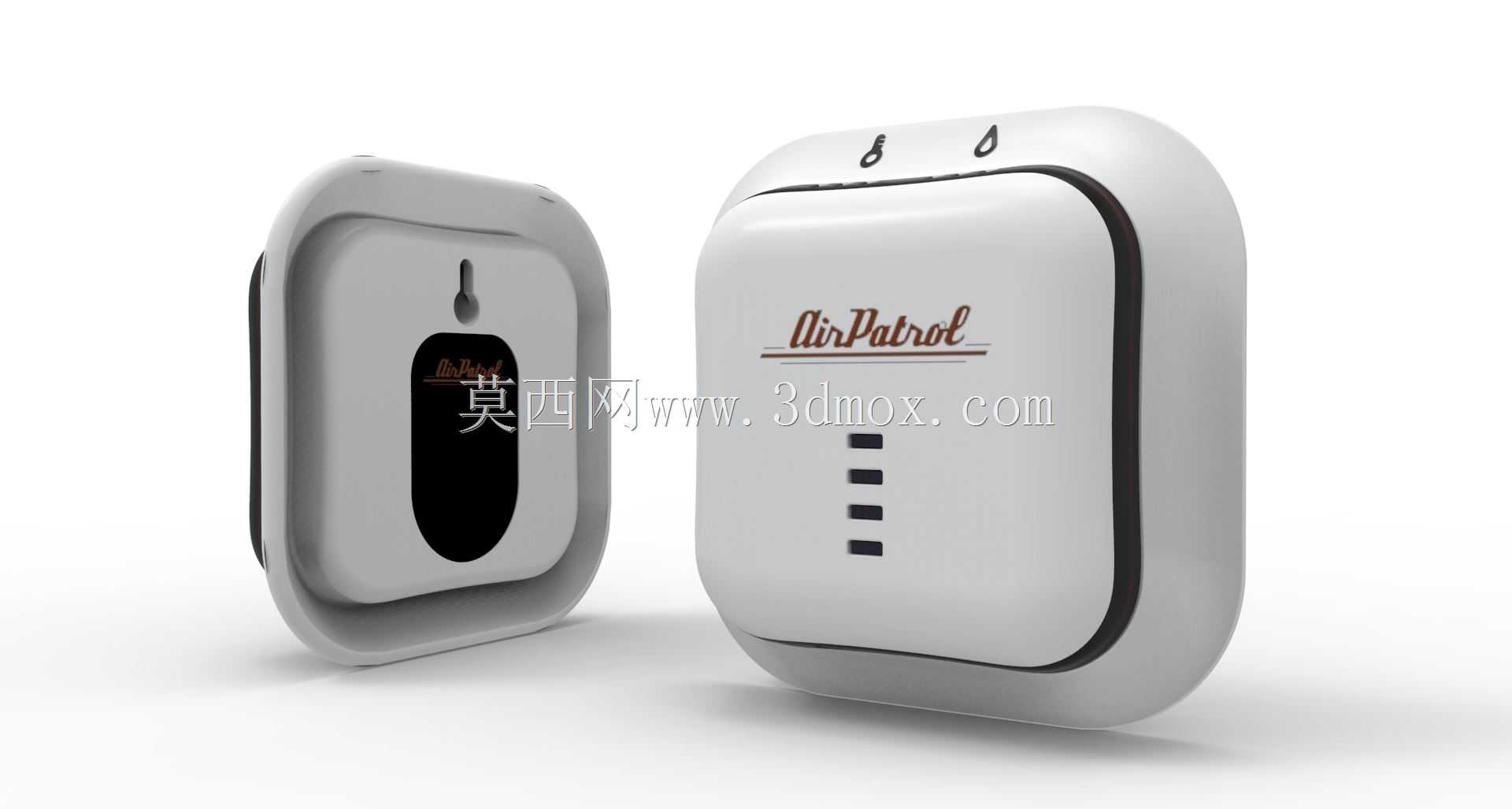

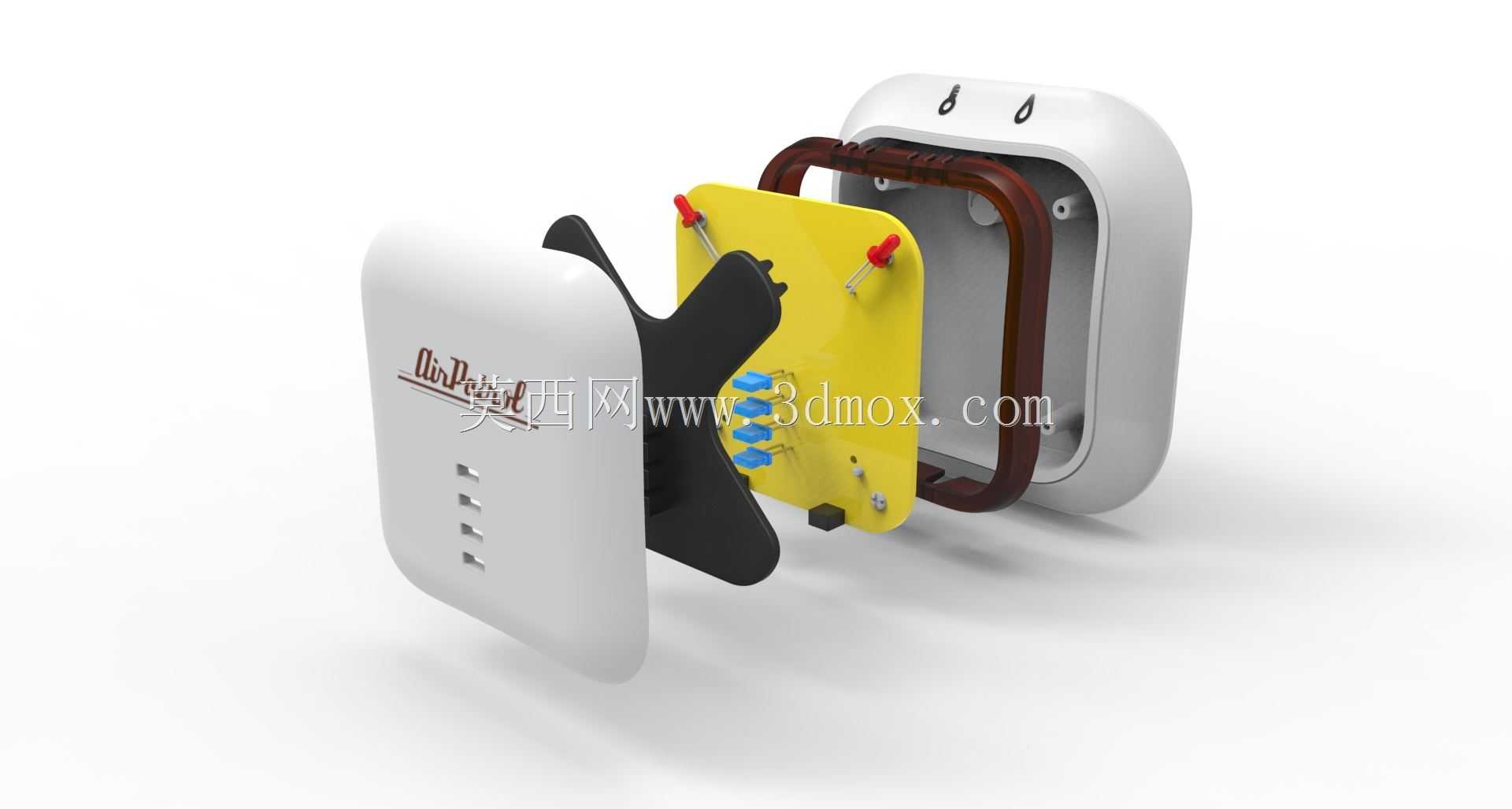

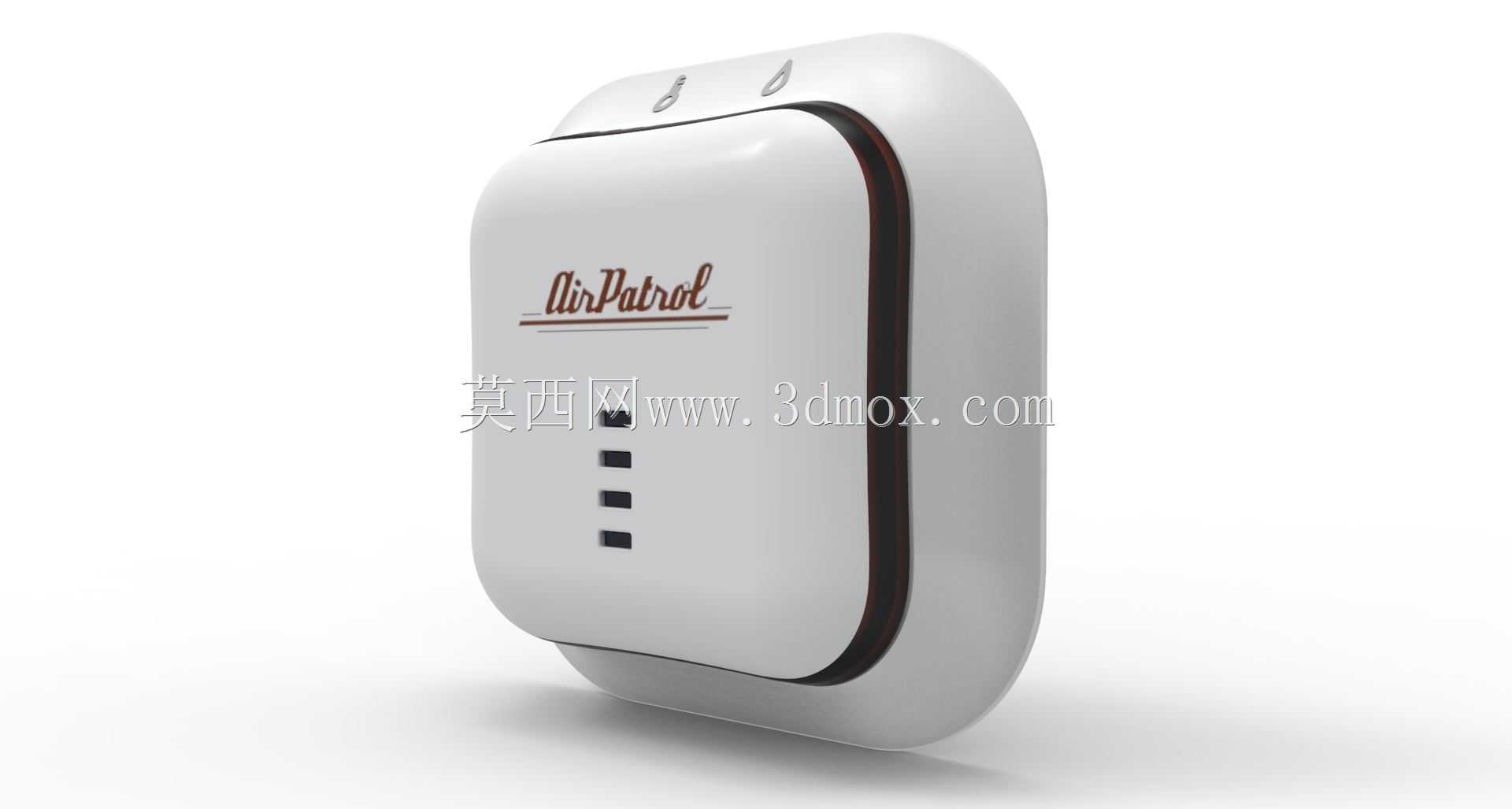

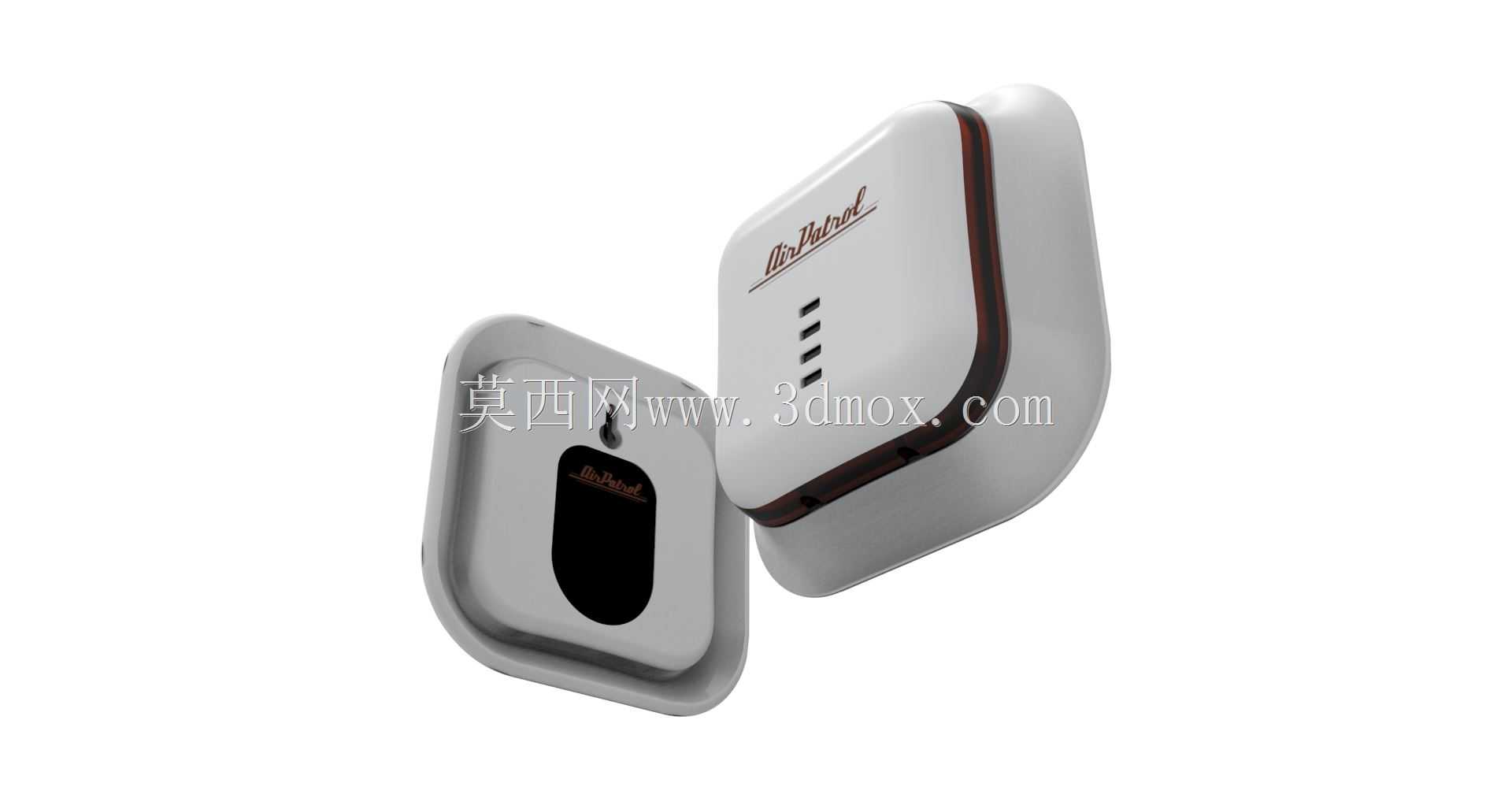

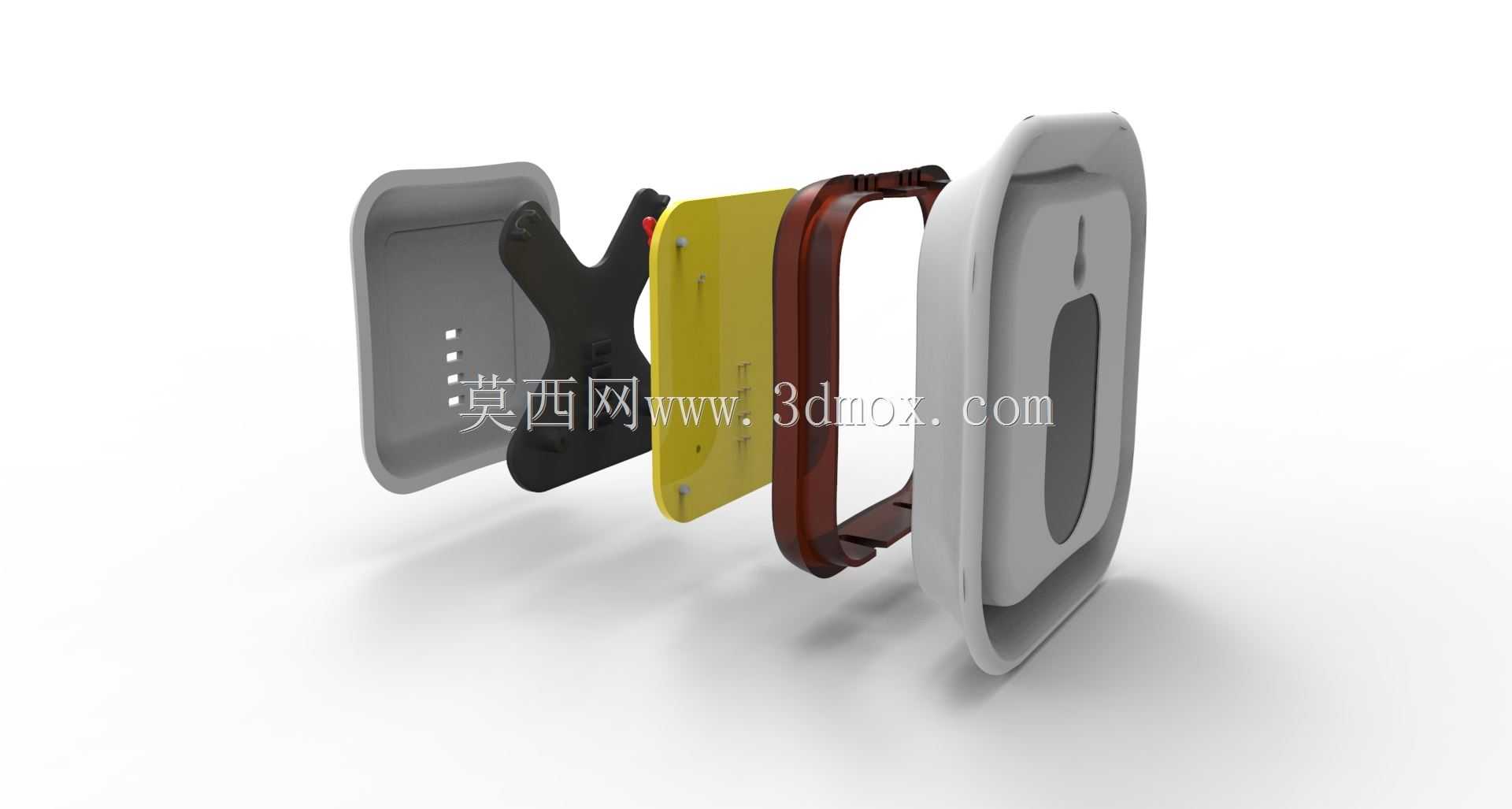

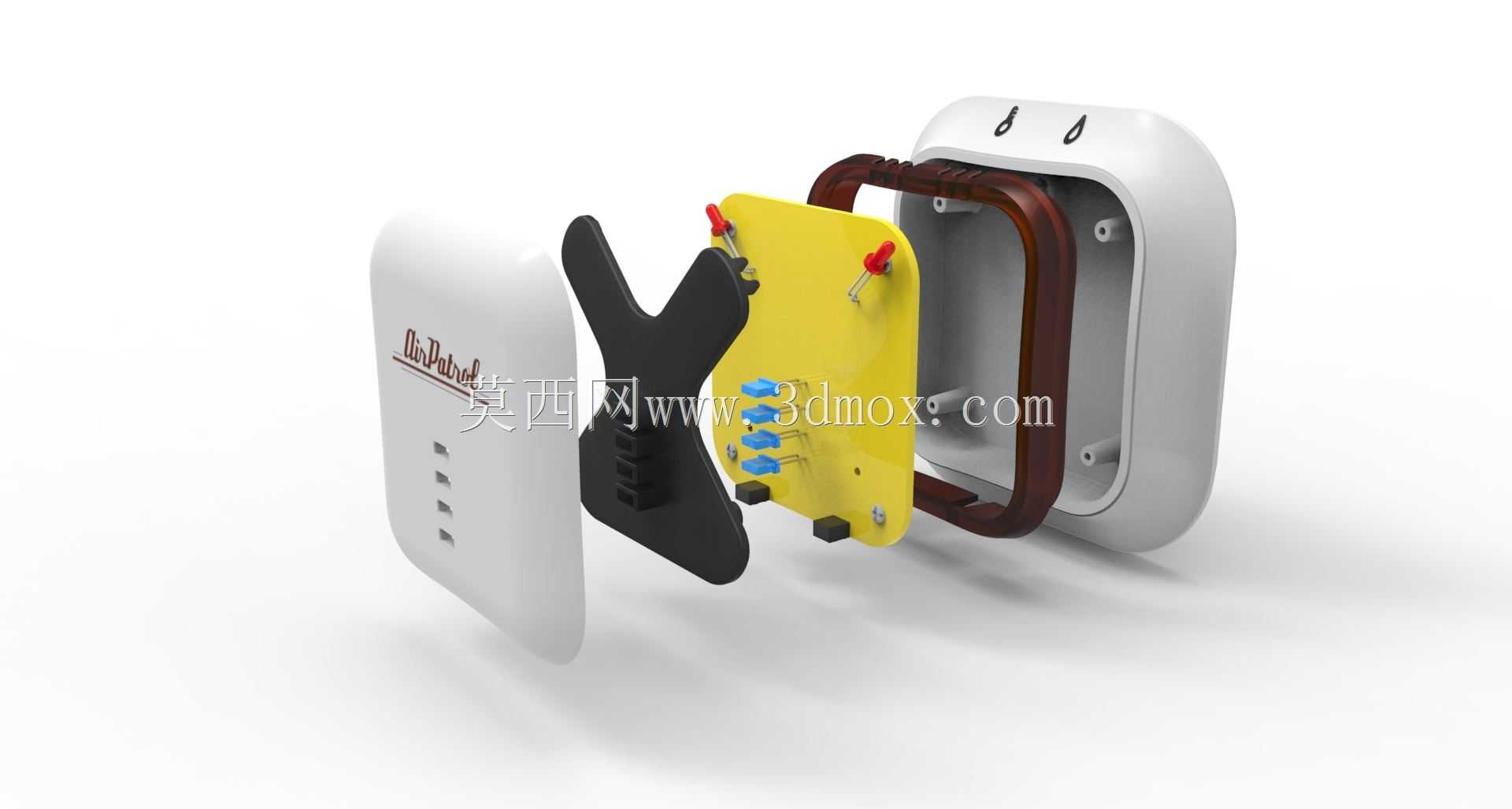

　　这款控制器外壳的结构设计，最初是针对工业现场分布式控制终端的安装痛点做的迭代优化，此前的版本在现场运维时频繁反馈前盖辨识度不足、内部元件外露易积灰、操作按键误触率高的问题，这次的结构调整完全围绕现场实际使用的细节展开。从拆分结构来看，整个壳体采用前后对合的装配逻辑，中间夹装的深色薄元透镜件是整个结构的核心功能载体，并非单纯的装饰件——薄元件的透光率经过调校，既可以让内部状态指示灯的光线均匀透出，在非点亮状态下又能完全遮挡内部的 tact 开关、温湿度传感元件，避免现场粉尘、凝露直接接触电子元件，同时也能防止无关人员随意触碰内部调试按键，减少非授权操作带来的设备故障。前盖采用纯白色的哑光塑面处理，不是为了视觉美观，

　　而是考虑到工业现场多为深色设备基座，白色壳体可以让运维人员在巡检通道远距离快速识别控制终端位置，减少巡检时的查找时间，前盖表面预留的四个细小开孔是状态指示的透光孔，对应电源、运行、故障、通讯四个核心状态，开孔边缘做了0.2mm的倒角处理，避免注塑成型时产生飞边遮挡光线，同时也减少积灰的附着面积。内部的黄色安装基板是整个电子元件的承载结构，基板上预留的蓝色接线端子安装位、红色快拆卡扣位，都是按照常规工业控制板的安装孔位做的适配，基板和后壳之间预留了2mm的走线间隙，方便内部线束的排布，避免线束被壳体夹伤造成短路；后壳的边缘做了整圈的密封槽，和中间薄元透镜件、前盖装配时，可以嵌入硅胶密封圈，达到IP54的防护等级，适配车间多粉尘、

　　偶尔有溅水的安装场景。后壳背部的两个挂装孔是按照常规86型安装盒的孔距做的设计，同时也预留了导轨安装的卡扣位，既可以壁挂安装在墙面、设备立柱上，也可以直接卡装在标准DIN导轨上，适配不同现场的安装条件，安装时不需要额外做转接件，减少现场安装的加工工作量。从安装边界来看，整个壳体的外轮廓做了大圆角过渡，没有尖锐的棱角，避免安装和运维时划伤操作人员，壳体的合模线设置在侧面的装配缝位置，外表面没有明显的合模痕迹，减少积灰的缝隙；中间的深色薄元件和前后壳的配合采用过盈0.1mm的装配公差，不需要额外打胶就可以实现固定，后期维护时可以直接撬开薄元件操作内部的调试开关，不需要拆开整个壳体，大幅缩短现场调试的时间。在结构强度设计上，

　　后壳的内部做了纵横交错的加强筋，筋位高度3mm，厚度1.2mm，既可以保证壳体在安装时不会因为螺丝锁紧产生变形，也不会因为加强筋过厚导致注塑时产生缩痕，影响外观；前盖和后壳的固定采用侧边卡扣加底部螺丝的双重固定方式，日常维护时只需要拆开底部的一颗螺丝就可以翻开前盖，不需要完全拆下所有螺丝，避免螺丝掉落丢失。考虑到现场可能存在的电磁干扰问题，壳体内部预留了导电漆喷涂的限位台阶，需要做电磁屏蔽的场景下，可以直接在台阶内侧喷涂导电漆，配合壳体上的接地柱实现电磁屏蔽，不需要额外修改结构。整个壳体的内部空间预留了15%的冗余量，可以兼容不同尺寸的控制板，不需要因为控制板的小幅调整重新开模，降低后续的迭代成本；薄元透镜件的材质选用半透明的磨砂PC，抗冲击性能是普通ABS的3倍，现场如果有轻微的磕碰不会出现开裂的情况，同时磨砂表面不会反光，避免灯光或者阳光反射导致运维人员看不清指示灯状态。
