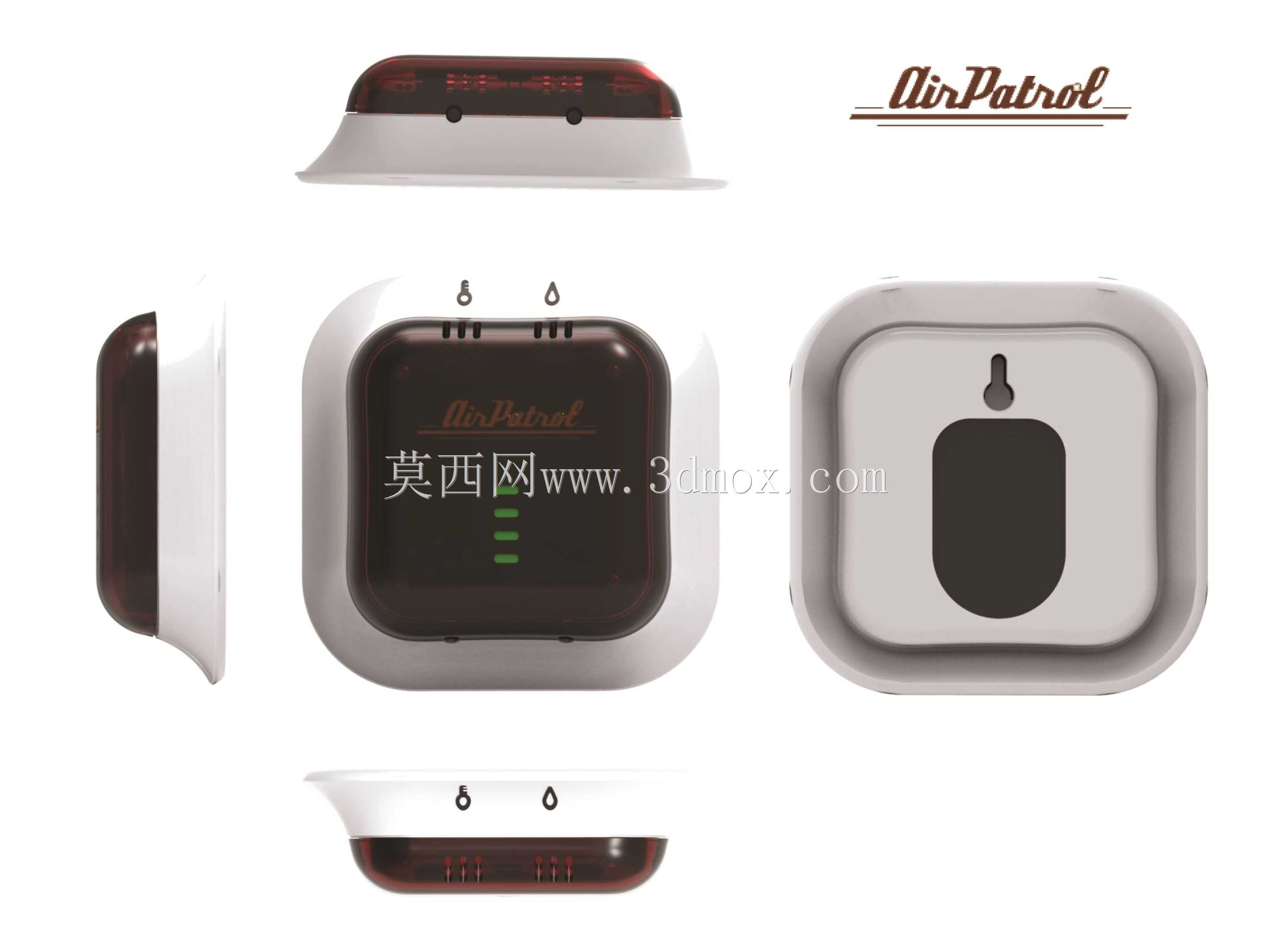

红外智能空调控制器外壳结构设计

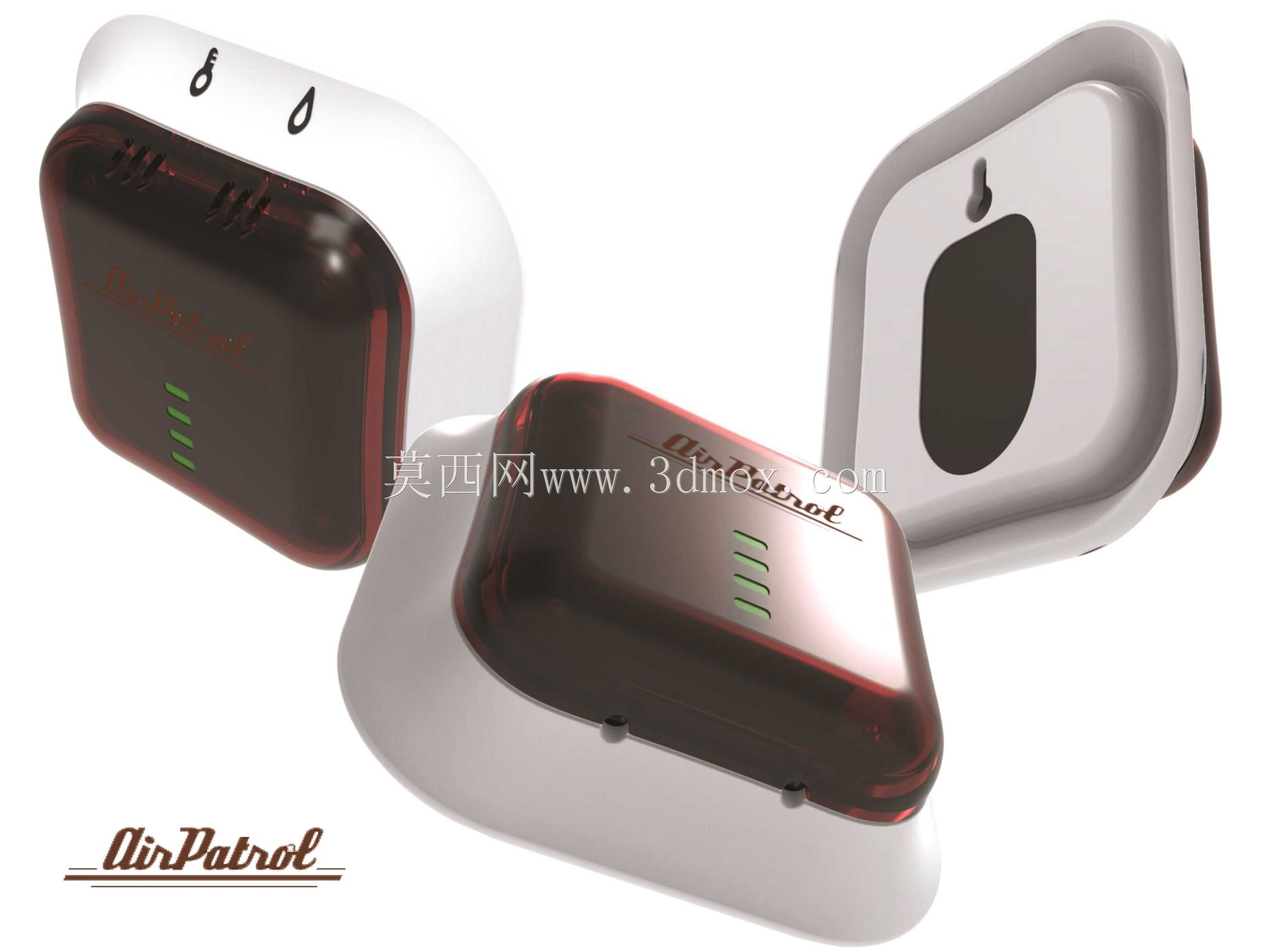

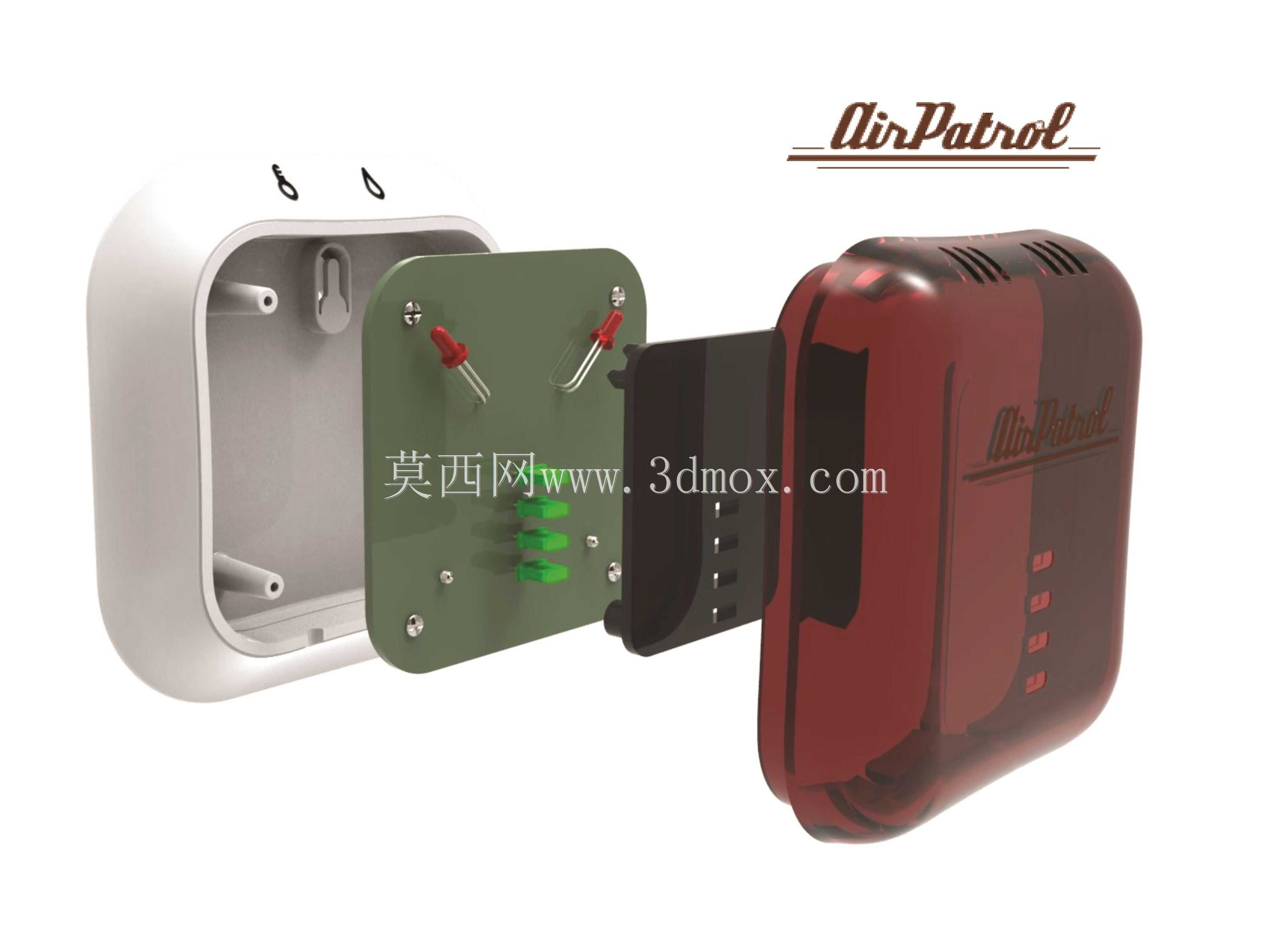

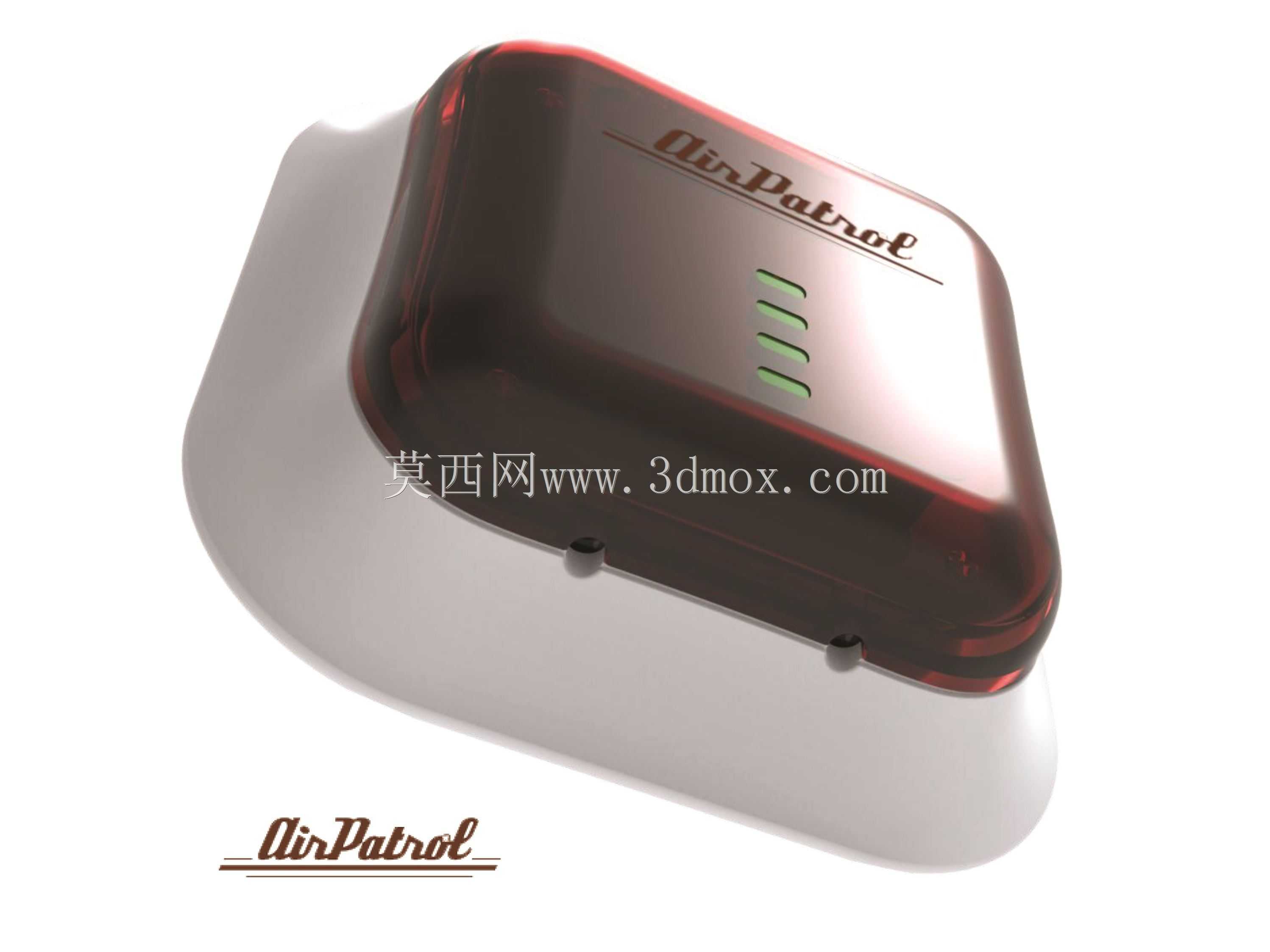

　　这款智能红外控制终端的壳体设计，核心围绕民用空间内空调设备的远程红外控制场景展开，日常使用中可替代传统空调遥控器，实现固定点位的空调状态调控、温湿度数据采集功能，适配家庭客厅、办公室隔间、小型商业门店等多种室内安装场景。整套壳体分为前后两个主外罩与内部支撑支架三个核心结构件，内部支架承担所有电子元器件的定位固定功能，包括红外发射传感器阵列、状态指示LED模组、温湿度感应元件以及PCB主板上的触控开关，所有元器件的定位柱、卡扣位均在支架上一体成型，省去额外的紧固件连接工序，装配时仅需将元器件按定位槽卡入即可完成预装，大幅提升产线装配效率。前外壳采用深色半透明红外穿透塑胶材质注塑成型，材质选型兼顾红外信号的穿透率与内部结构的遮蔽性，

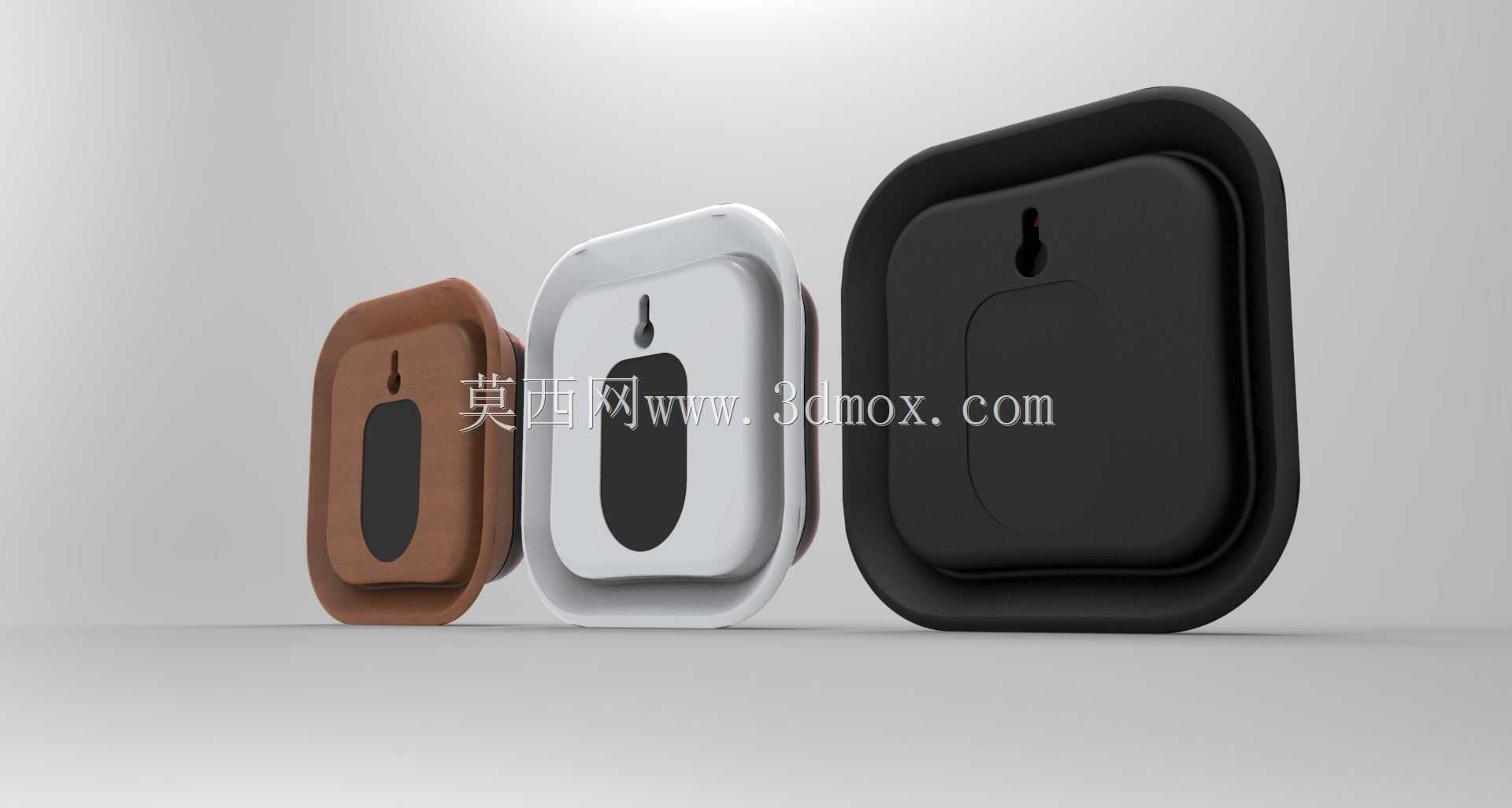

　　日常使用状态下无法直接看到壳体内部的电路板与元器件排布，仅能透过壳体看到LED状态指示灯的亮光，兼顾外观整洁度与功能实用性。红外发射传感器采用多角度倾斜安装设计，不同朝向的发射头可覆盖更大的信号发射角度，避免安装位置偏差导致的信号接收盲区，确保空调设备在不同安装位置下都能稳定接收到控制信号。壳体表面预留了温湿度传感器的标识印刷区域，采用凹印工艺将功能标识直接做在壳体表面，避免长期使用后标识磨损脱落。壳体背部设计了两个对称的壁挂安装孔位，同时预留了双面胶粘贴的平整安装面，用户可根据实际安装场景选择螺丝壁挂或者免打孔胶装两种固定方式，适配乳胶漆墙面、瓷砖墙面、木质柜体等不同的安装基面。壳体整体尺寸做了紧凑化处理，

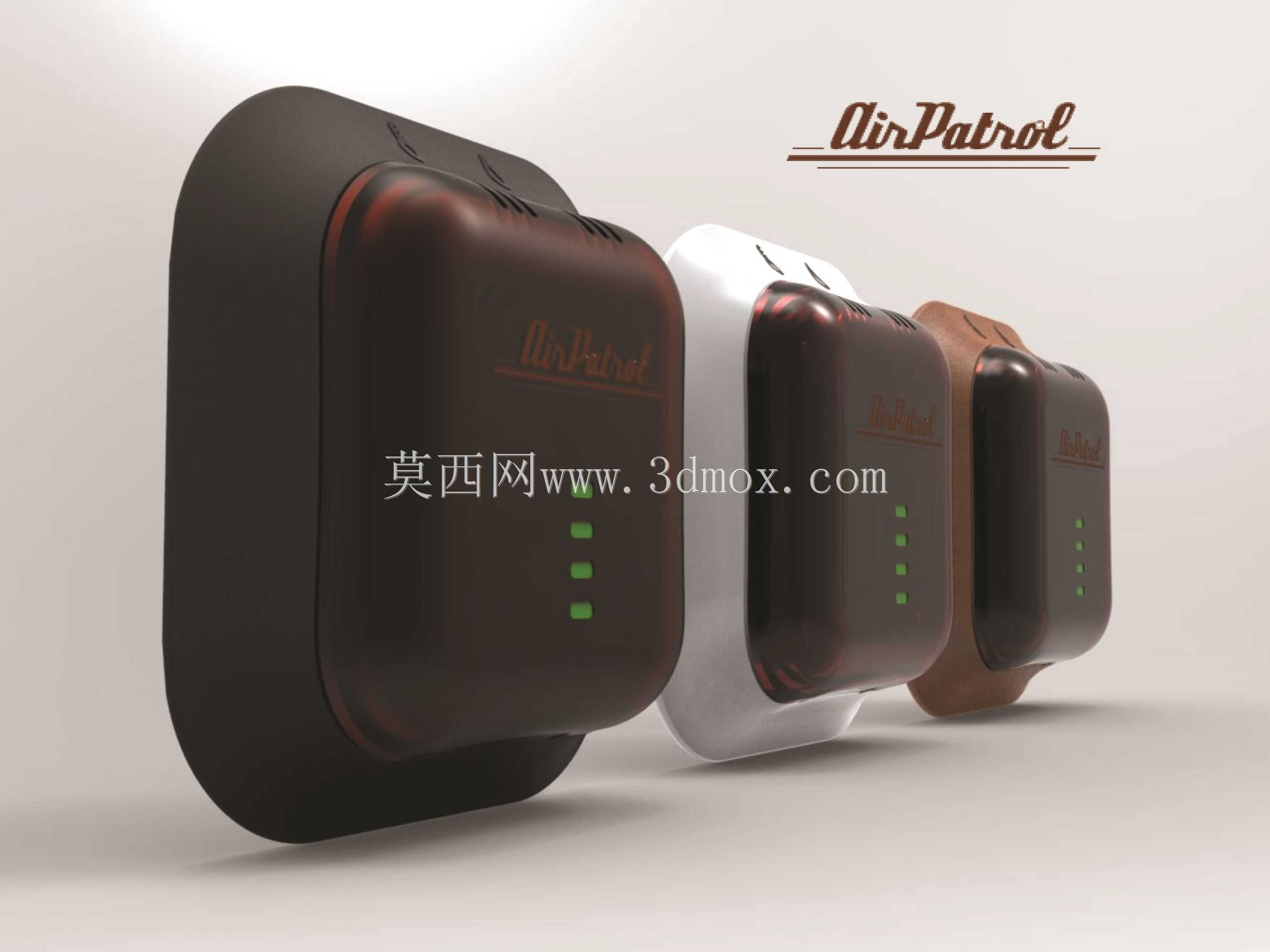

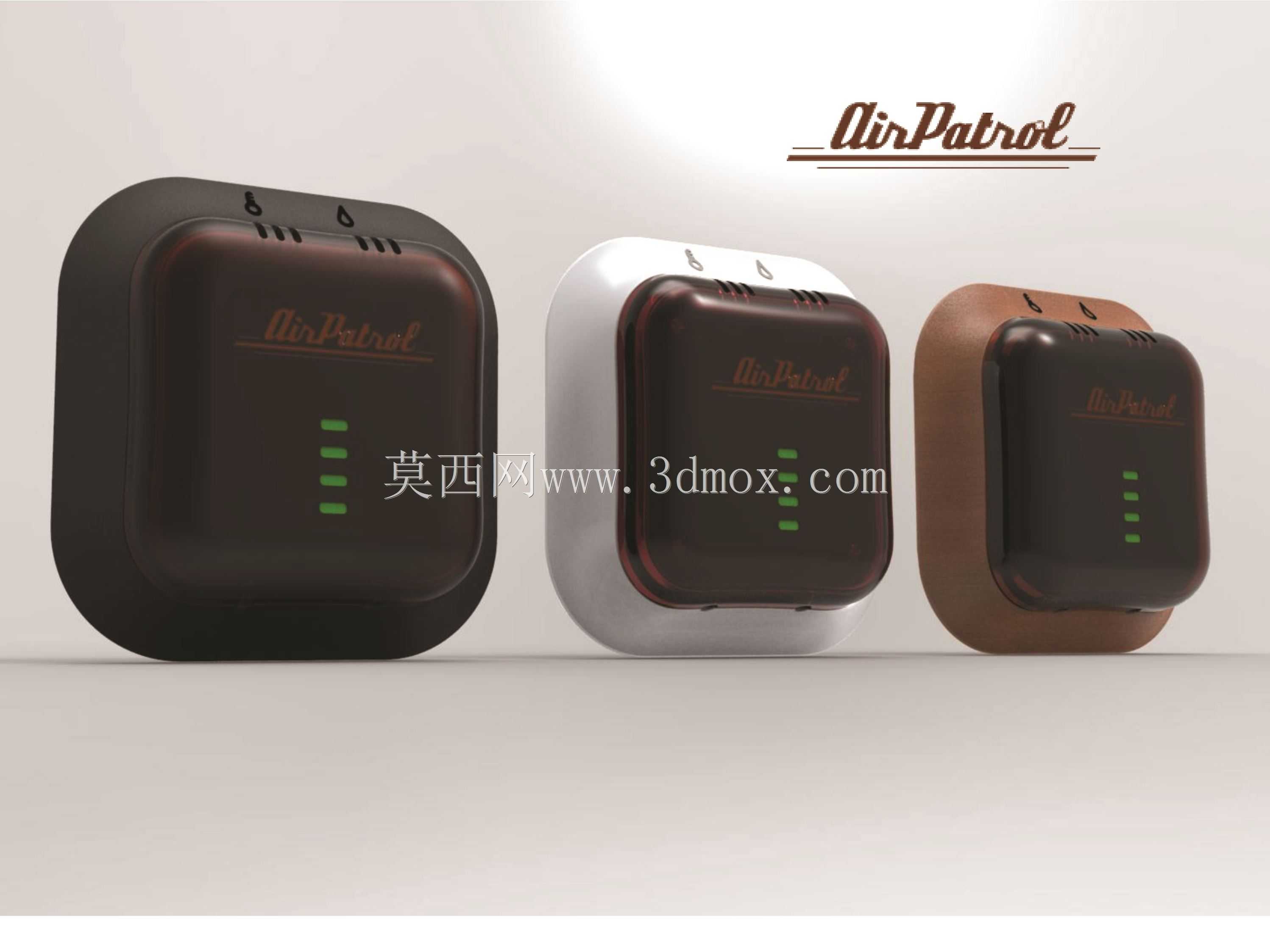

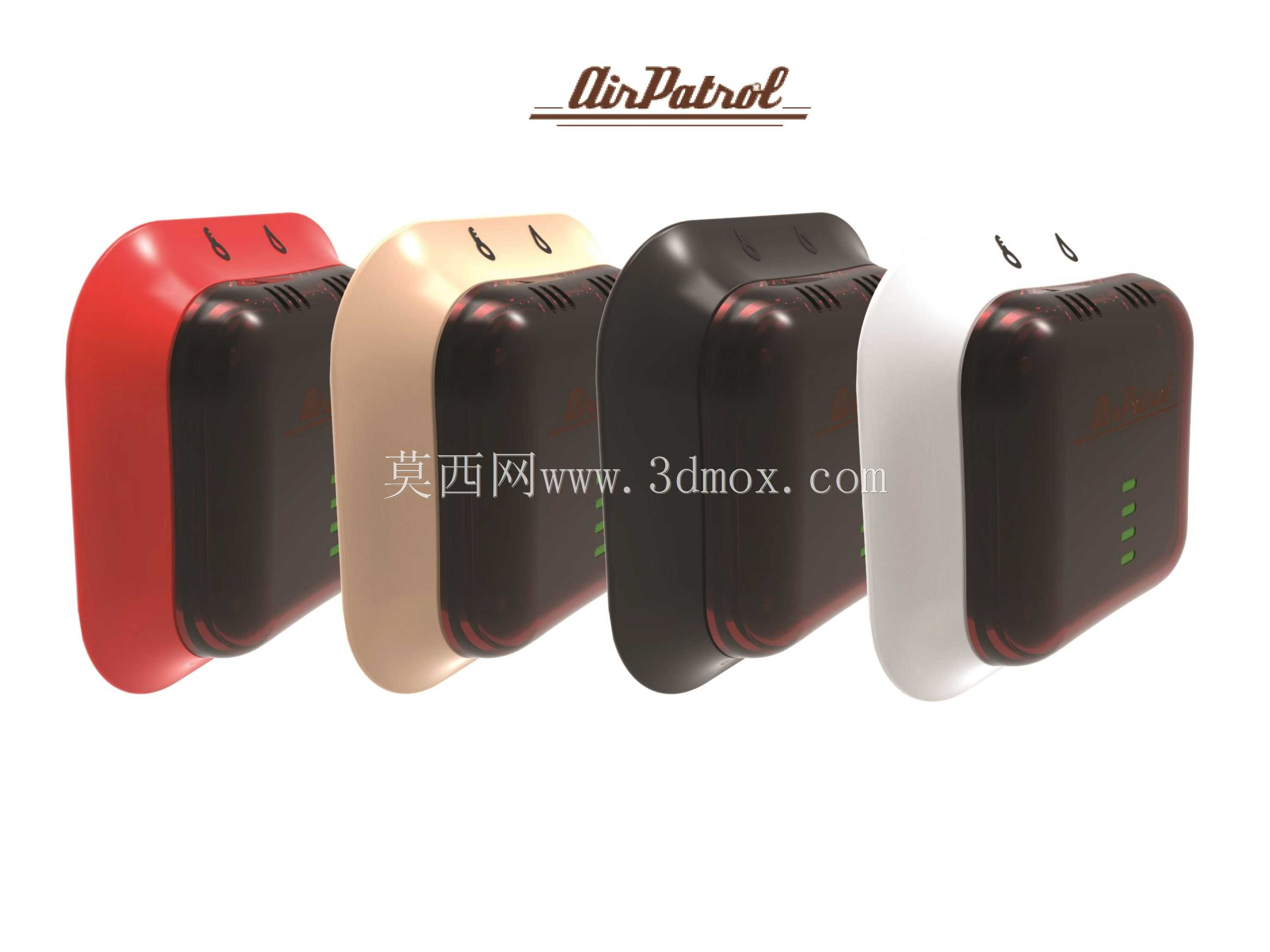

　　壁挂安装后突出墙面的厚度控制在较低范围，不会因突出过多造成磕碰风险，壳体边缘全部做了大圆角过渡处理，握持安装时手感顺滑无尖锐棱角，日常清洁时可直接用湿抹布擦拭表面，无清洁死角。壳体背部的凹槽区域专门设计了标签粘贴位，产品规格参数、合规标识均可粘贴在该凹槽内，粘贴后标签表面与壳体背部平面齐平，安装时不会因标签凸起导致壳体与安装面之间出现缝隙。整套壳体可通过更换不同色号的注塑原料，实现黑、白、棕等多种外观配色，适配不同的室内装修风格，满足不同用户的审美需求与场景搭配要求。结构设计过程中充分考虑了塑胶件的注塑工艺特性，所有卡扣位均做了拔模斜度处理，壁厚均匀控制在2mm左右，避免注塑过程中出现缩痕、翘曲等工艺缺陷，

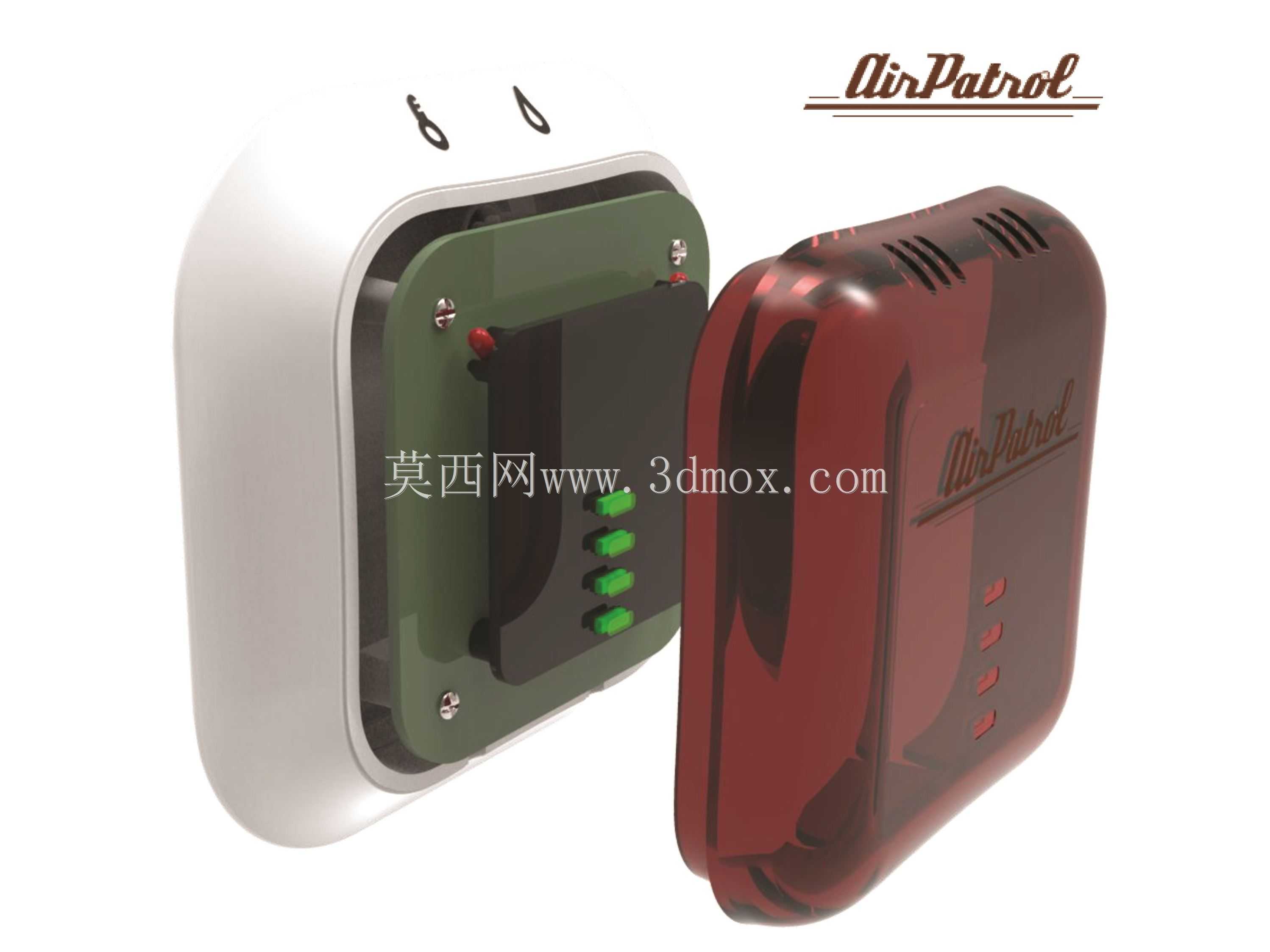

　　壳体合模线全部设计在侧面非外观面位置，组装后合模线缝隙控制在0.1mm以内，保证外观面的整体性。内部PCB的固定采用周边卡扣加中心定位柱的方式，无需螺丝即可将PCB牢牢固定在支架上，触控开关的位置与外壳表面的触控区域精准对位，按压行程控制在0.3-0.5mm之间，保证触控反馈清晰的同时避免出现按键卡滞问题。状态指示灯的导光结构直接集成在前壳内壁，每个LED对应独立的导光柱，避免灯光串扰，不同功能的指示灯可通过灯光颜色区分工作状态，用户无需靠近即可快速识别设备运行状态。
