惯性主轴MKIV台架传动组件结构设计

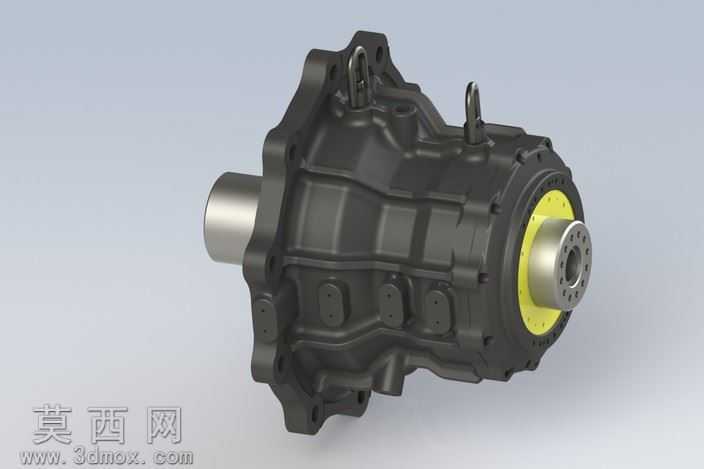

本作品为惯性主轴MKIV台架配套的核心传动组件三维建模成果，建模过程围绕台架主轴的实际工况需求展开，首先基于传动惯量匹配要求完成整体结构的参数化搭建，精准还原了50公斤每平方米转动惯量的适配设计，可匹配约1000公斤飞轮盘的动力传输需求。建模阶段先对主轴壳体的复杂曲面进行分块草绘，通过拉伸、放样、布尔运算等特征操作构建出壳体的加强筋结构、安装定位凸台、油路接口预留位，壳体表面的安装孔位采用阵列特征批量生成，严格遵循实际装配的孔距公差要求，保证后续虚拟装配时各连接部件可精准对位。主轴输出端采用轴肩定位结构，搭配黄色密封端盖的嵌套设计，建模时单独拆分出密封槽、轴承安装位、法兰连接面等细节特征，还原了主轴组件的装配层级关系。材质渲染阶段，主壳体采用哑光铸铁材质，调整粗糙度参数还原铸铝壳体的磨砂质感，输出轴部分赋予抛光金属材质，模拟调质处理后的合金钢表面光泽，端盖部分采用亮黄色工程塑料材质，通过色彩区分不同功能部件，提升模型的辨识度。结构设计上充分考虑台架运行时的动平衡要求，壳体外部的吊装凸耳、加强筋布局均围绕主轴回转中心对称分布，避免高速运转时产生额外偏载，内部腔体预留了轴承安装、润滑介质流通的空间，各连接法兰的螺栓孔位采用跨中分布设计，保证连接刚性的同时降低应力集中风险。整体建模过程遵循从整体轮廓到局部细节的设计思路，先确定主轴的核心回转轴线，再依次搭建壳体、输入输出轴、端盖、密封件等子部件，所有配合面均保留合理的装配间隙，可直接导入动力学仿真软件进行台架运行的惯量匹配、负载模拟验证，为后续的实物加工、台架调试提供精准的三维数字模型支撑。
