六方晶石顶盖车用启动铅酸蓄电池结构

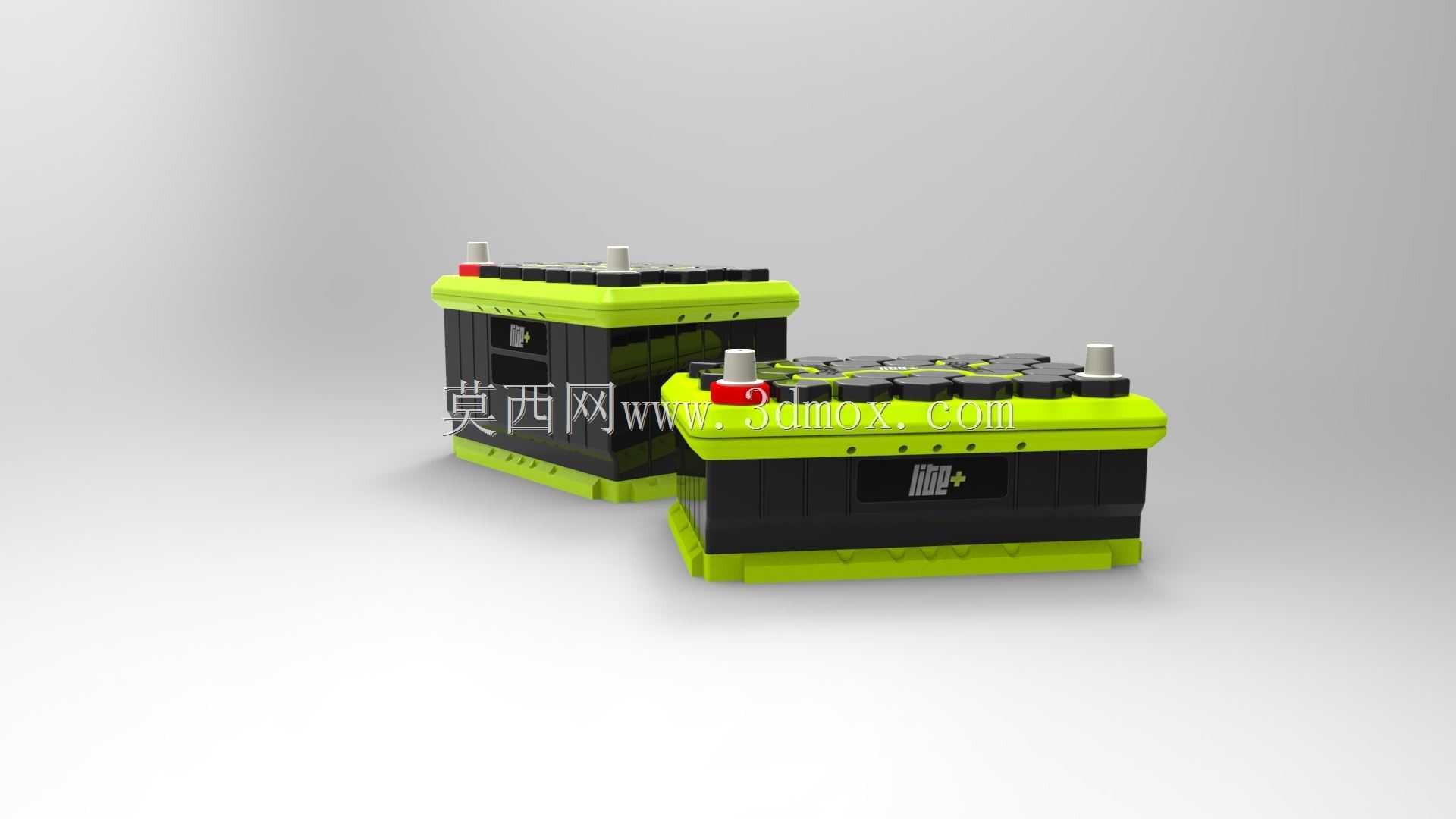

　　这款车用启动蓄电池的结构设计，核心围绕车载低温启动、车载用电设备持续供电的实际工况展开，在传统铅酸蓄电池的结构基础上做了顶盖区域的差异化优化，适配乘用车辆、小型工程车辆发动机舱内的安装使用场景。从实际装车的边界条件来看，这类蓄电池需要适配发动机舱内的预留安装位，整体外形采用规整的长方体壳体结构，壳体侧边预留标准的固定压条卡位，能够匹配多数A级、A0级乘用车辆的电池安装托架，安装时可通过常规的金属压条配合螺栓完成固定，不需要额外改动原车的安装结构，接线端子采用行业通用的锥度铅极柱设计，正负极柱采用差异化的直径区分，同时搭配红白色的绝缘防护帽，既能够避免装车时正负极接反的操作失误，也能在日常使用中减少极柱氧化、异物搭接造成的短路风险。

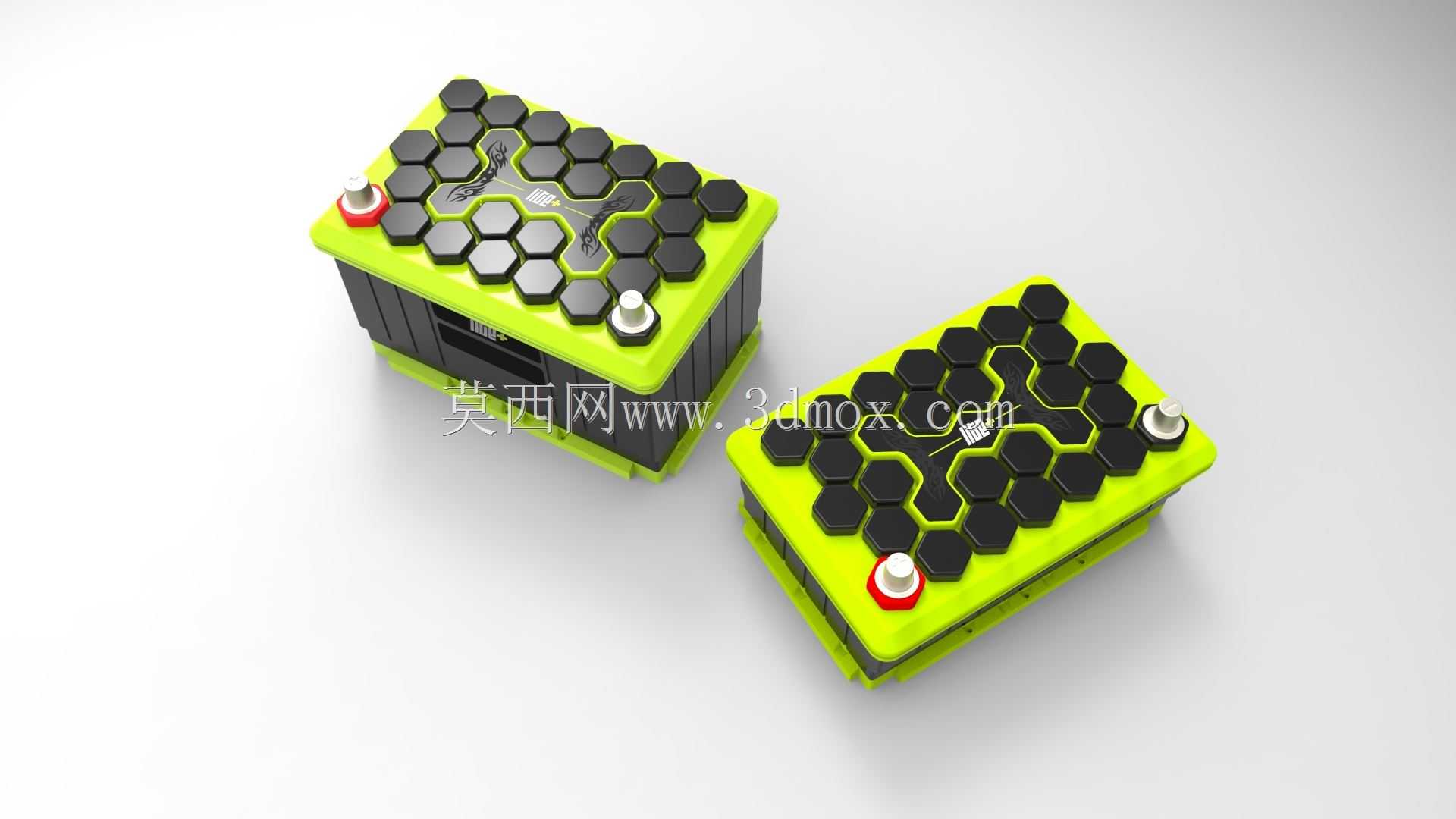

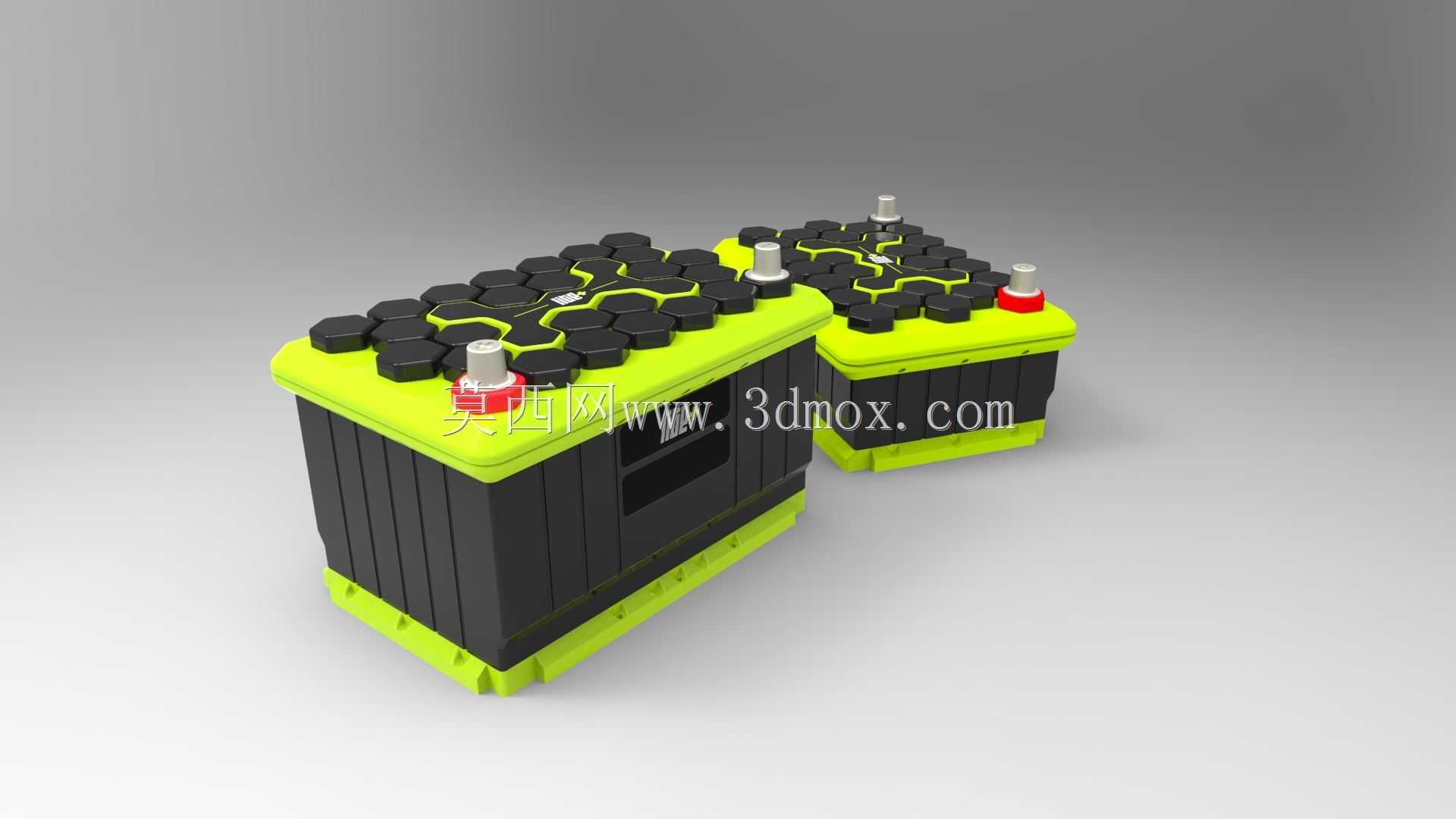

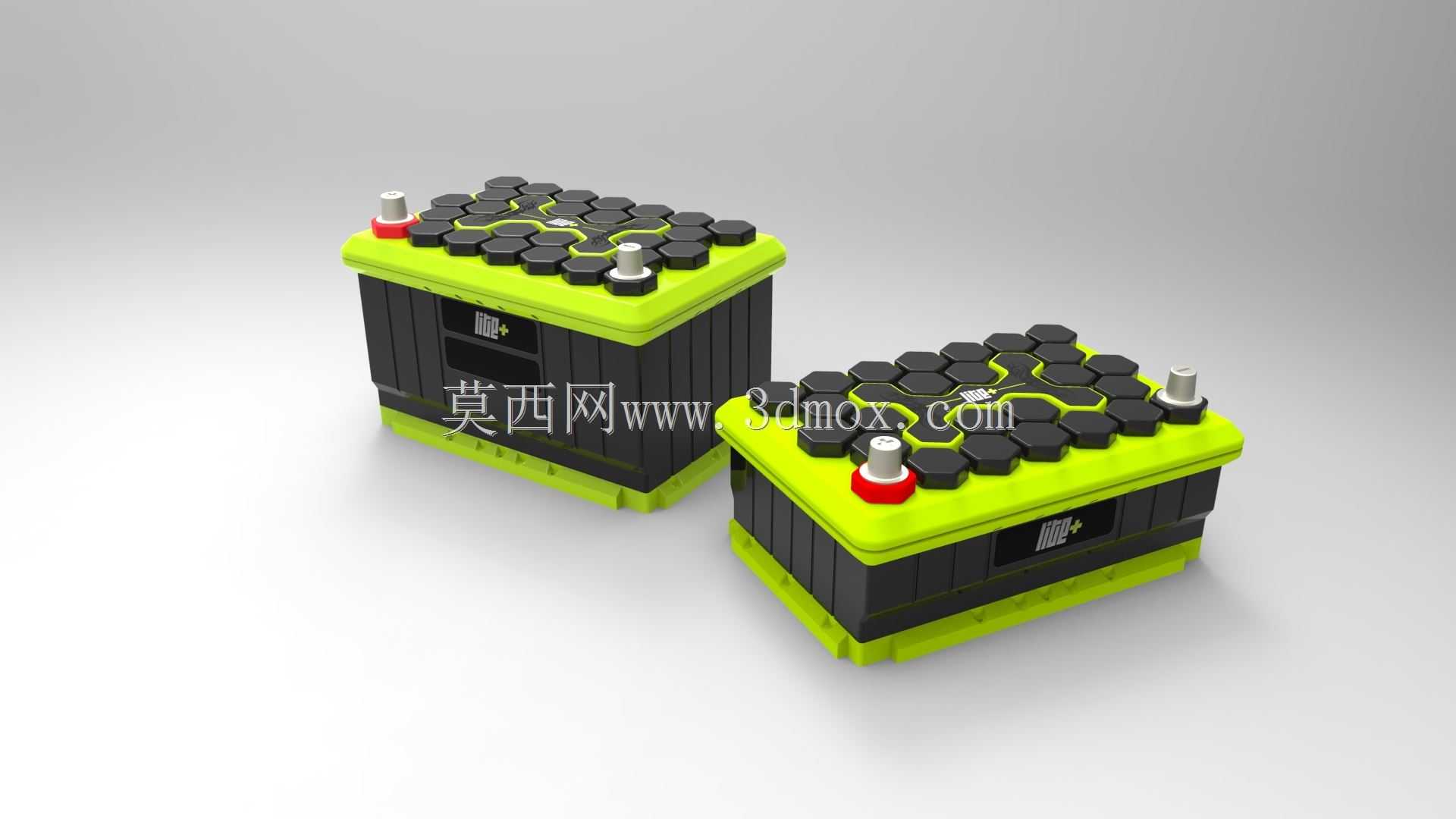

　　顶盖部分的设计是这款结构的核心特点，没有采用传统蓄电池的平面加液孔盖布局，而是将整个上盖表面设计为连续排布的正六边形蜂窝结构，这种结构并非单纯的外观装饰，从结构力学角度来看，连续的六边形蜂窝构型能够大幅提升上盖的抗冲击、抗形变能力，在发动机舱内的复杂振动环境下，能够避免上盖因长期振动出现开裂、密封失效的问题，同时六边形的凹凸结构也能增加上盖表面的散热面积，在车辆长时间运行、电池持续充放电的过程中，能够更快将电池内部析出的热量通过上盖散发出去，降低电池仓内的局部积温。从功能实现的角度，这款蓄电池内部采用常规的铅酸极板群结构，极板的配组按照启动型电池的特性做了优化，侧重短时间大电流放电能力，

　　能够满足-30℃环境下的发动机启动电流输出需求，同时兼顾车辆熄火状态下的车载电子设备待机供电需求，上盖内部的汇流排布局与六边形的表面结构做了适配，将每个单格的加液孔隐藏在六边形单元的下方，既保证了日常维护时加液、检测电解液密度的操作空间，也避免了传统外露加液孔盖容易被异物磕碰松动、导致电解液溢出的问题。壳体部分采用耐酸、耐高低温的PP材质注塑成型，壳体壁厚按照车载振动工况做了均匀化设计，底部预留标准的叉车搬运卡位与安装定位凸台，能够在生产转运、装车定位时快速对位，不需要额外的定位辅具。极柱的密封结构采用多层橡胶密封圈配合环氧树脂灌封的工艺结构，在三维建模过程中，需要重点验证极柱与上盖安装位的同轴度公差，

　　避免因密封间隙不均匀导致的电解液渗漏问题，同时要校核上盖六边形结构的拔模角度，保证注塑生产时能够顺利脱模，不会出现结构拉伤、缺料的问题。从实际使用的场景延伸来看，这种六边形顶盖的结构设计也能适配部分户外储能电源的改装需求，只需要调整内部极板的配组方式，就可以将其改造为深循环型储能电池，用于小型户外设备、备用电源的供电场景，壳体的固定结构与通用的电池安装托架完全兼容，不需要重新设计安装配件。在建模过程中，需要重点关注上盖与壳体的配合止口尺寸，止口处的密封胶圈槽深度、宽度需要匹配常用的矩形密封圈规格，保证装配后的IP防护等级达到IP65的要求，能够应对发动机舱内的泥水飞溅、灰尘侵入问题。极柱的外露高度需要符合车用蓄电池的通用标准，保证常规的电瓶夹能够顺利安装锁紧，不会出现夹装干涉、接触面积不足的问题。上盖表面的六边形单元尺寸经过反复校核，既保证结构强度的提升效果，也不会因为凹凸结构过深导致表面积灰难以清理，每个六边形单元的边角都做了R0.5的圆角过渡，避免应力集中导致的上盖开裂问题。
