铅酸蓄电池板栅结构工程设计方案

　　在铅酸蓄电池的生产制造体系中，板栅作为核心承载构件，直接决定了电池的充放电性能、循环寿命与结构可靠性，这套结构设计方案完全围绕量产工况下的实际使用需求展开，没有冗余的装饰性结构，所有尺寸标注都对应实际生产的公差要求。从实际应用场景来看，这类板栅主要适配富液式铅酸蓄电池的正电极承载需求，既需要承担活性物质的物理支撑作用，避免铅膏在充放电循环过程中脱落、开裂，又要作为电流传导的骨架，将活性物质产生的电流均匀汇集到极耳位置输出，同时还要耐受硫酸电解液的长期腐蚀，适配电池组装过程中的铸焊、穿壁焊等工艺要求。

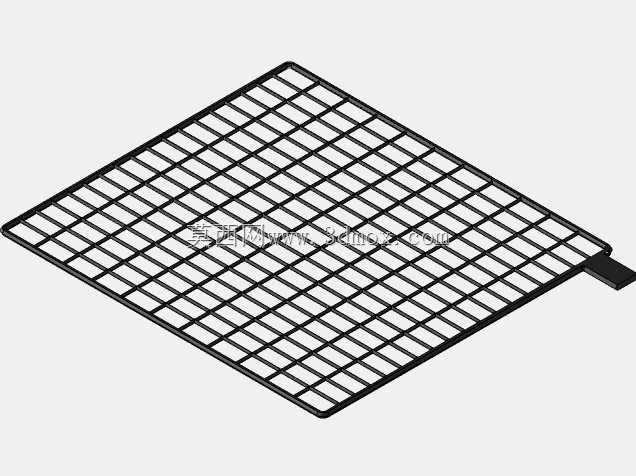

　　设计过程中首先明确了核心的尺寸边界，整体外轮廓的长宽尺寸控制在165mm与160mm的基准范围内，厚度方向统一为2.4mm，这个厚度参数是平衡导电性能、材料利用率与电池内部空间占用的结果——过厚会增加铅材消耗抬升生产成本，过薄则会降低结构强度，在涂板、固化、组装工序中容易出现变形、断裂问题。板栅的网格结构采用了等间距的矩形筋条布局，横向与纵向筋条的排布密度经过反复验证，既保证每一块区域的铅膏都能得到有效支撑，又让筋条之间的间隙足够填充活性物质，避免涂板过程中出现漏涂、铅膏附着不牢的问题。

　　细节结构的设计完全贴合工艺与使用需求，板栅顶部的极耳位置做了R4与R2的圆角过渡，避免直角位置在铸造成型时出现应力集中，导致后续使用过程中极耳断裂；极耳的厚度与宽度尺寸匹配铸焊工装的定位要求，能够直接适配现有量产线的汇流排焊接模具，不需要额外调整工装参数。板栅边缘的边框筋条做了加厚处理，相比内部网格筋条的截面尺寸更大，一方面提升整体结构的抗变形能力，在搬运、堆叠过程中不会因为外力磕碰出现边框弯折，另一方面也作为电流传导的主通道，降低整体的电阻损耗。

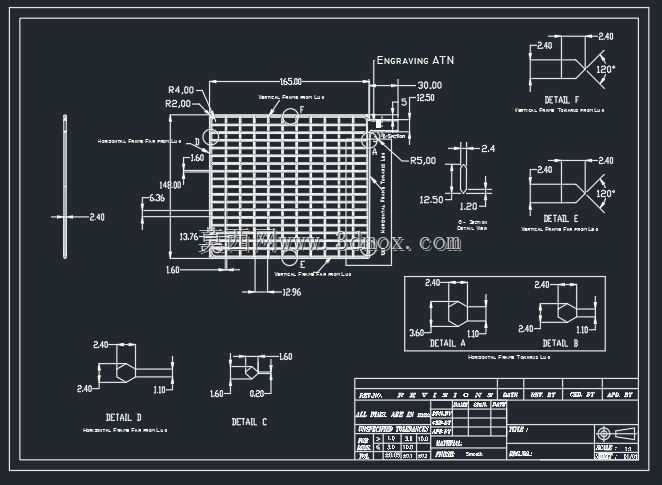

　　图纸上标注的多个局部放大细节，对应不同位置的结构处理要求：比如网格筋条的交叉位置做了小尺寸的R角过渡，避免铸造时出现缩孔、夹渣等缺陷，提升筋条的结构强度；板栅表面的刻字标识区域预留了30mm×12.5mm的平整区域，深度控制在0.2mm以内，既可以清晰压印生产批次、极性标识，又不会因为刻字过深破坏板栅的结构强度，也不会影响后续铅膏的附着效果。几个边角位置的120°倒角结构，是为了适配电池槽的内部安装空间，避免板栅装入电池壳时刮蹭隔板，导致隔板破损引发电池内部短路。

　　从安装适配的角度来看，这套板栅的所有外轮廓尺寸都对应特定型号电池的极群装配要求，板栅与板栅之间堆叠时，配合隔板的厚度可以保证极群的整体尺寸刚好卡入电池槽的内部腔室，不会出现过松导致极群晃动、过紧导致装配困难压坏隔板的问题。筋条的截面形状采用了上窄下宽的锥形结构，这个设计一方面是方便重力铸造时的铅液充型，减少铸造缺陷，另一方面在涂板时能够让铅膏更好地嵌合在网格间隙中，提升铅膏与板栅的结合力，在电池循环充放电过程中，即使铅膏出现一定的体积膨胀与收缩，也不会轻易从板栅上脱落，有效延长电池的循环使用寿命。

　　设计过程中也充分考虑了生产过程的工艺性，所有的圆角、倒角尺寸都匹配现有铸造模具的加工能力，不需要使用特殊的加工工艺就可以完成模具制造；所有的尺寸公差都控制在常规铅合金铸造可以达到的精度范围内，不会因为过高的精度要求抬升生产的不良率。板栅整体没有复杂的异形结构，脱模斜度设置合理，铸造开模时不会出现粘模、拉裂筋条的问题，能够适配高速铸板机的量产节拍，满足大批量生产的效率要求。
