袖珍投影PMP便携影音播放设备结构设计

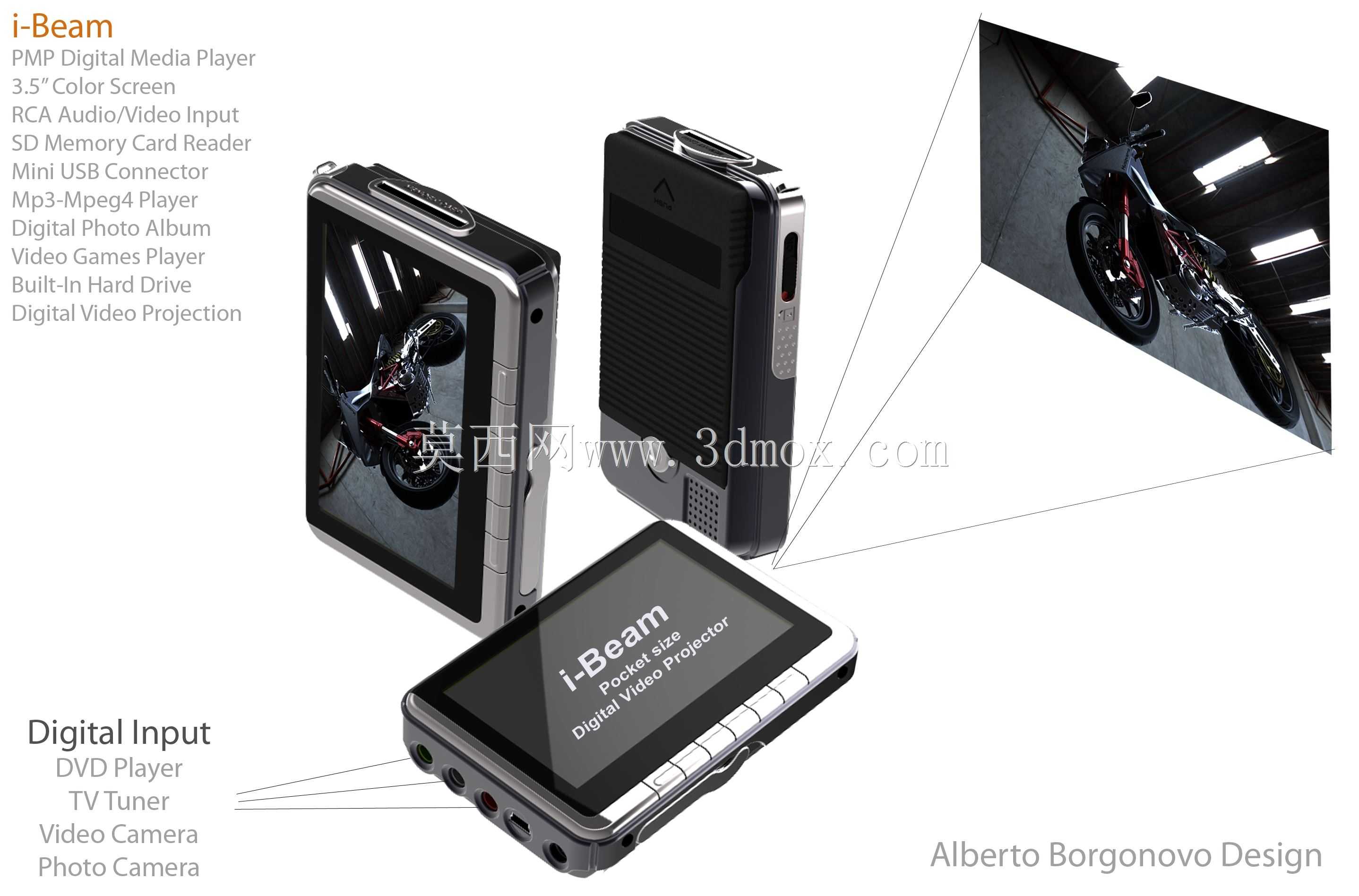

　　这款集成投影功能的袖珍PMP设备，在结构设计阶段优先平衡了便携握持与功能集成的矛盾，整机采用方正切角的机身轮廓，边缘做R3.5的圆弧过渡处理，单手握持时侧边弧度刚好贴合掌心曲线，不会出现硌手的问题。机身正面嵌入3.5英寸显示屏，屏幕周边预留1.2mm的边框宽度，既可以在跌落时给屏幕提供缓冲防护，也能为前壳的装配卡扣预留足够的安装空间。

　　从功能布局来看，设备顶部集成投影镜头模组，镜头周边做0.8mm的凸台防护，避免放置时镜头直接接触桌面产生刮擦；机身侧边排布功能按键与接口，按键采用凸起0.5mm的分段式设计，盲操作时可以通过触感快速区分不同功能键，接口区域覆盖软胶防尘塞，兼顾日常使用的防护性与插拔操作的便利性。机身背部设置防滑纹理区域，握持时可以增加与手掌的摩擦力，减少长时间持握滑落的风险。

　　在实际应用场景中，这类设备主要面向差旅出行、小型临时会议、户外休闲等场景，无需额外外接投影设备，就可以将存储的影音内容、演示素材投射到平整墙面，投射角度可以通过机身底部的可调支撑脚微调，支撑脚采用阻尼转轴结构，调整角度后可以保持稳定支撑，不会出现自行滑落的问题。设备内置存储模块，同时支持外接存储卡扩展，接口覆盖音视频输入、USB数据传输等功能，既可以作为独立的影音播放终端使用，也可以外接其他数码设备作为投影输出端使用。

　　设计过程中，内部结构采用堆叠式布局，投影模组、电池、主控电路板依次分层排布，各模块之间预留0.3mm的散热间隙，机身侧边对应发热区域开设细密的散热格栅，在保证机身结构强度的前提下，优化长时间工作的散热效率，避免局部积温过高影响元器件使用寿命。电池仓设置在机身下半部分，刚好平衡顶部投影模组的重量，让整机的重心落在持握时的掌心位置，长时间持握不会出现头重脚轻的疲劳感。

　　安装边界方面，整机装配时前壳与后壳采用卡扣加螺丝的组合固定方式，螺丝孔隐藏在侧边装饰条下方，既保证装配后的结构强度，也兼顾外观的整体性。屏幕与前壳之间采用泡棉胶贴合，缓冲日常使用中的震动冲击，投影镜头与内部支架采用过盈配合装配，保证镜头光轴与机身基准面的垂直度偏差控制在0.1mm以内，避免投射画面出现梯形畸变。所有外接接口的位置都做了加强筋处理，反复插拔时不会出现接口松动移位的问题，按键下方的锅仔片与PCB板之间设置定位柱，保证按键按压的手感一致性，不会出现偏位卡键的情况。

　　从结构可靠性角度考虑，机身外壳采用ABS+PC混合材质，兼顾表面硬度与抗冲击性能，日常使用中的轻微磕碰不会出现外壳开裂或者掉漆的问题。投影镜头采用光学级透明镜片，镜片周边设置密封胶圈，避免灰尘进入镜头内部影响投射效果。设备的所有活动部件，比如支撑脚、防尘塞，都做了寿命冗余设计，反复开合使用不会出现松动或者断裂的问题，满足日常高频使用的可靠性要求。
