多功能投影时钟收音机外观结构设计

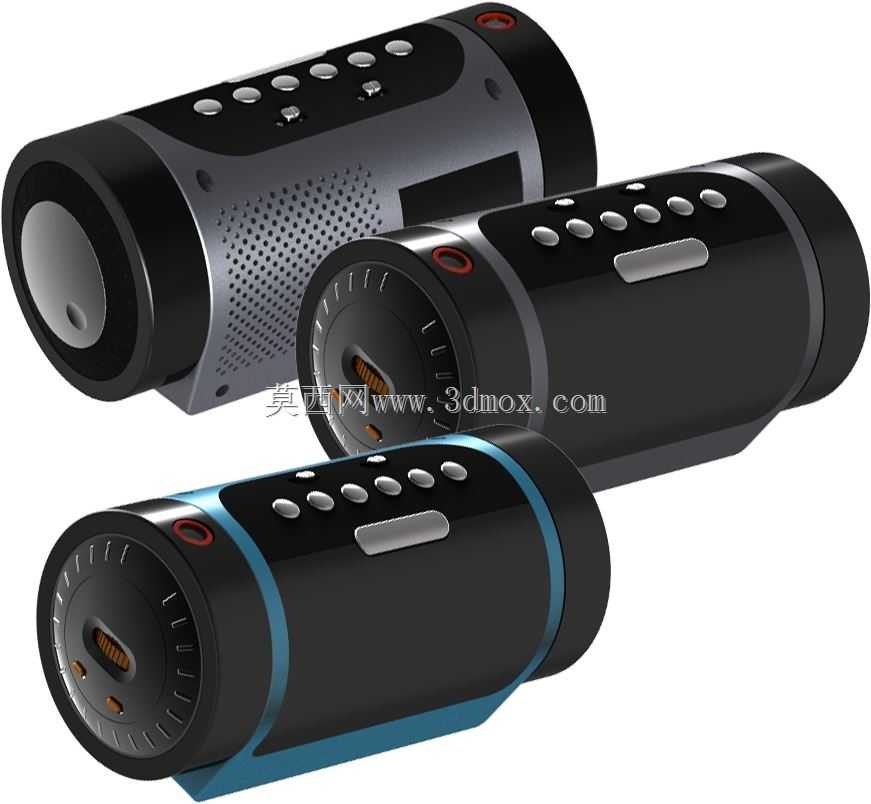

　　这款集成投影、时钟显示、收音功能的便携设备，在结构设计上充分考虑了多场景手持与桌面放置的使用需求，整体采用类圆柱的筒身造型，筒身直径控制在单手可完全握持的尺寸区间，长度适配常规背包侧袋、车载杯架的安装边界，无需额外定制固定支架即可在多数日常场景完成放置。设备端面集成投影镜头模组，镜头周边设置调焦齿圈，齿圈采用细密周向齿纹结构，转动时的阻尼经过结构匹配设计，既保证调焦操作的顺滑度，又能在调整完成后依靠结构阻尼保持焦距稳定，不会因日常放置的轻微震动出现焦距偏移。投影模组旁设置的状态指示灯采用内嵌式安装结构，灯面与筒身端面保持齐平，既避免突出结构被剐蹭损坏，又能在工作状态下清晰传递设备运行状态。筒身侧面的功能按键采用凸起式硅胶按键设计，

　　按键排布符合单手握持时的拇指操作范围，每个按键的凸起高度控制在1.5mm区间，既保证按压时的清晰触感反馈，又不会因凸起过高在收纳时被误触。按键旁的出音孔采用矩阵式微孔排布，孔位直径经过声学仿真验证，在保证壳体结构强度的前提下，最大化提升声音传出效率，同时微孔结构可以阻挡日常使用中的灰尘、细小杂物进入腔体内部，降低内部收音模组、扬声器的积灰故障概率。筒身侧面的长条形装饰槽实际为内置天线的信号溢出窗口，窗口采用与壳体同色的非金属材质填充，既保证外观的整体性，又不会对收音信号造成屏蔽，天线内置的结构设计避免了外置天线易折断、易剐蹭的问题，提升设备的耐用性。设备的配色分件采用环形装饰圈结构，不同配色版本通过更换装饰圈即可实现外观差异化，

　　无需重新开模制作主体壳体，大幅降低多配色版本的开模成本与生产管控难度。筒身两端的端盖采用卡扣加超声波焊接的固定方式，既保证壳体的连接强度，又能实现接缝处的均匀紧密，日常使用中不会出现接缝开裂、进灰的问题。从功能布局来看，投影功能可将时间信息投射到墙面、天花板等平面，适合卧室床头场景使用，用户无需起身查看设备屏幕即可获取时间信息；收音模块支持调频波段信号接收，可满足日常户外、居家的音频收听需求；时钟模块采用独立供电设计，即使主电池电量耗尽，时钟计时功能仍可保持运行，无需重新调整时间参数。结构设计阶段，内部腔体按照功能模块划分独立安装位，投影模组、收音电路板、扬声器、电池仓分别设置定位筋与固定柱，各模块之间预留足够的布线空间，

　　同时在发热相对明显的投影模组位置设置导热接触面，将工作热量传导至金属壳体部分实现被动散热，保证长时间工作时的设备温度处于合理区间，避免热量堆积影响元器件使用寿命。设备底部设置平整的支撑面，放置在桌面时可保持稳定，不会因筒身的圆柱造型出现滚动滑落，支撑面内置防滑胶垫，胶垫高出壳体底面0.8mm，既可以增加与接触面的摩擦力，又能避免壳体底面与放置面直接摩擦产生划痕。在操作逻辑的结构匹配上，所有功能按键的标识采用镭雕工艺制作在按键旁的壳体表面，长期使用不会出现标识磨损脱落的问题，端面的投影镜头采用钢化玻璃保护片，抗刮擦性能优于普通树脂镜片，日常放置时与钥匙、硬币等物品混放也不会轻易出现划痕影响投影效果。
