手轮式外螺纹截止阀结构三维设计

项目分类:阀门 发布时间:2021-11-27 ID:421531
  • 手轮式外螺纹截止阀结构三维设计
  • 手轮式外螺纹截止阀结构三维设计

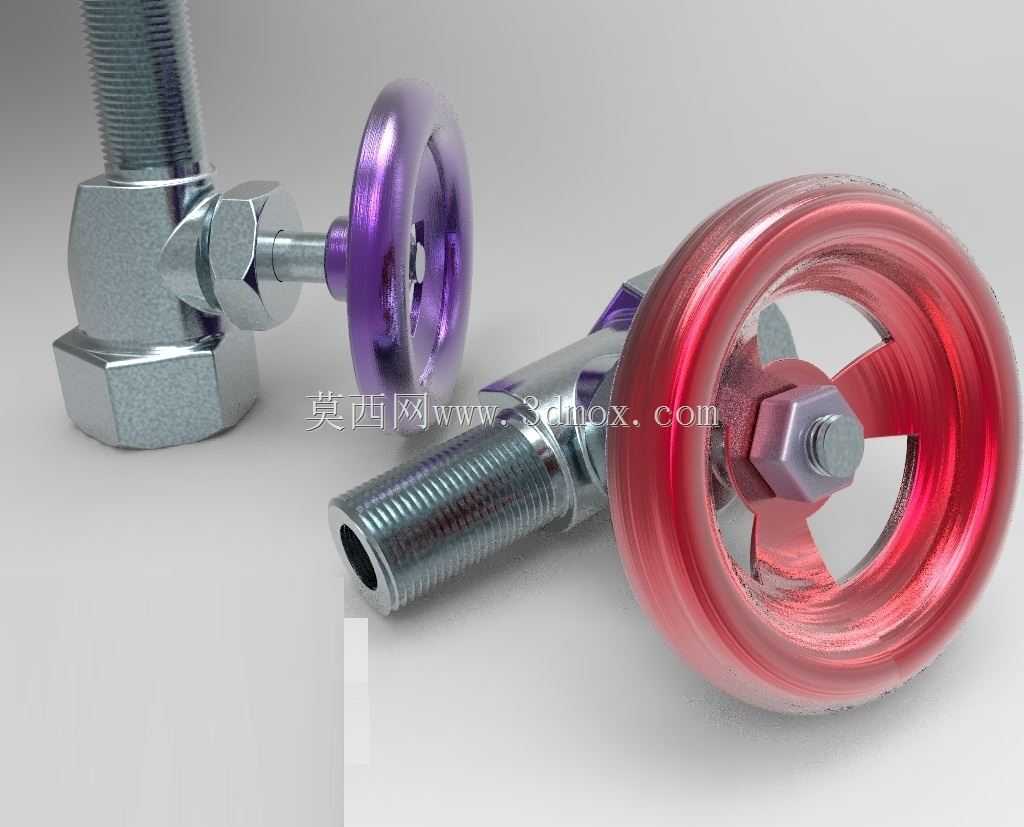

  日常做流体管路配套设计时,这类手轮驱动的外螺纹截止阀是中低压工况里出镜率极高的元件,不管是小型液压试验台的支路截断、实验室气路的通断控制,还是民用供水、小型导热油回路的点位调节,都能看到这类结构的身影。和法兰连接的大口径截止阀不同,这种外螺纹连接的款式主打小通径场景的快速装配,不需要额外加工配对法兰,直接在管端加工对应规格的外螺纹,缠好生料带或者加装密封垫圈就能拧入安装,在设备内部排布紧凑的管路分支里,能大幅节省安装空间,也减少了法兰连接带来的密封点泄漏风险。

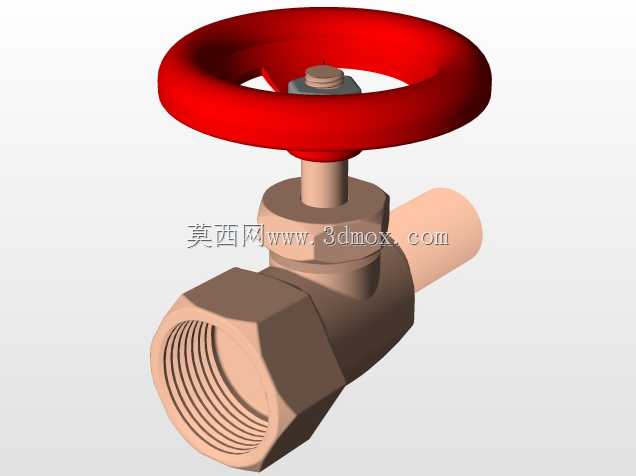

  从结构设计逻辑来看,这款阀采用的是最经典的下进上出流道结构,介质从阀瓣下方进入,经过阀瓣与阀座的密封面后从出口端流出,这种流向设计的好处是当阀门关闭时,介质压力作用在阀瓣下方,能辅助提升密封面的贴合紧密度,同时阀杆部位的填料函不长期承受介质压力,能有效延长填料的使用寿命,减少阀杆处的外泄漏概率。手轮部分采用了彩色透明轮辐加金属轮毂的结构,相比传统的铸铁冲压手轮,这种结构的手轮握持摩擦力更大,手动操作时不需要施加太大的腕部力量就能完成启闭,而且透明材质能直观看到手轮与阀杆的连接螺母状态,日常巡检时不用拆下手轮就能发现连接松动的隐患。

  建模时需要重点把控几个核心尺寸边界:首先是端部外螺纹的同轴度,螺纹轴线必须和阀体内流道轴线保持重合,偏差控制在0.05mm以内,否则安装后会出现阀身倾斜,和相邻管路产生装配应力;其次是阀杆的行程尺寸,要保证手轮旋转到全关位置时,阀瓣能完全贴合阀座密封面,全开位置时阀瓣不会遮挡流道通径,避免产生额外的流阻损失;还有手轮的回转半径,设计时要预留足够的操作空间,手轮边缘到相邻设备构件的距离不能小于30mm,否则操作时手指会被周边结构卡住,没法施加足够的启闭力矩。

  密封结构的设计上,阀瓣密封面采用了锥面配合形式,相比平面密封,锥面密封在相同的压紧力下能获得更大的密封比压,对介质中的微小杂质有一定的容错能力,不会因为密封面卡了细小焊渣就出现内漏。阀杆和阀盖之间的填料函采用了双O型圈加压盖的结构,相比传统的石棉填料,O型圈的密封摩擦力更小,手轮操作更轻便,而且耐老化性能更好,在常规的水、油、非腐蚀性气体介质里能做到长期免维护。阀体的六角结构位置是安装时的受力点,建模时要保证六角对边尺寸符合标准扳手的规格,不能出现对边尺寸偏小导致扳手打滑的问题,同时六角位置要和端部螺纹保持足够的距离,给扳手留出足够的卡入空间,避免安装时扳手刮碰螺纹造成密封面损伤。

  在实际选型应用中,这类阀的适用压力范围一般在1.6MPa以内,适用温度根据密封件材质不同,丁腈橡胶密封适配-20℃到120℃的工况,氟橡胶密封可以适配到200℃以内的高温介质,设计选型时要根据管路的实际介质参数匹配对应的密封材质,不能通用选型否则很容易出现密封老化失效的问题。另外这种外螺纹连接的阀门不适合用在频繁启闭的工况,长期频繁开关会导致螺纹连接处反复受力,容易出现松动泄漏,更适合作为支路的长期截断阀,日常处于常开或者常闭状态,只在检修或者工况调整时进行启闭操作。建模过程中还要注意流道的过渡圆角设计,阀体内腔的流道转折处不能做成直角结构,要做R3以上的圆角过渡,减少介质在阀内的湍流阻力,同时也能避免介质中的固体杂质在转折处沉积,长期使用后堵塞流道。
