航天动力系统用火箭硬件支撑连接构件

　　在航天运载火箭的动力段与箭体结构连接区域，这类支撑构件承担着多系统部件的定位与载荷传递作用，日常作业中接触到的同类型支架，往往需要同时兼顾管路固定、小型传感元件安装、局部结构补强的多重功能，并非单一的承力连接件。从实际装机场景来看，该构件安装于箭体内部舱段的桁条对接位置，周边会布设燃料输送支管、测控线路固定座以及小型伺服控制元件，因此结构上的每一处安装位都对应明确的外接部件接口，不存在冗余的设计特征。

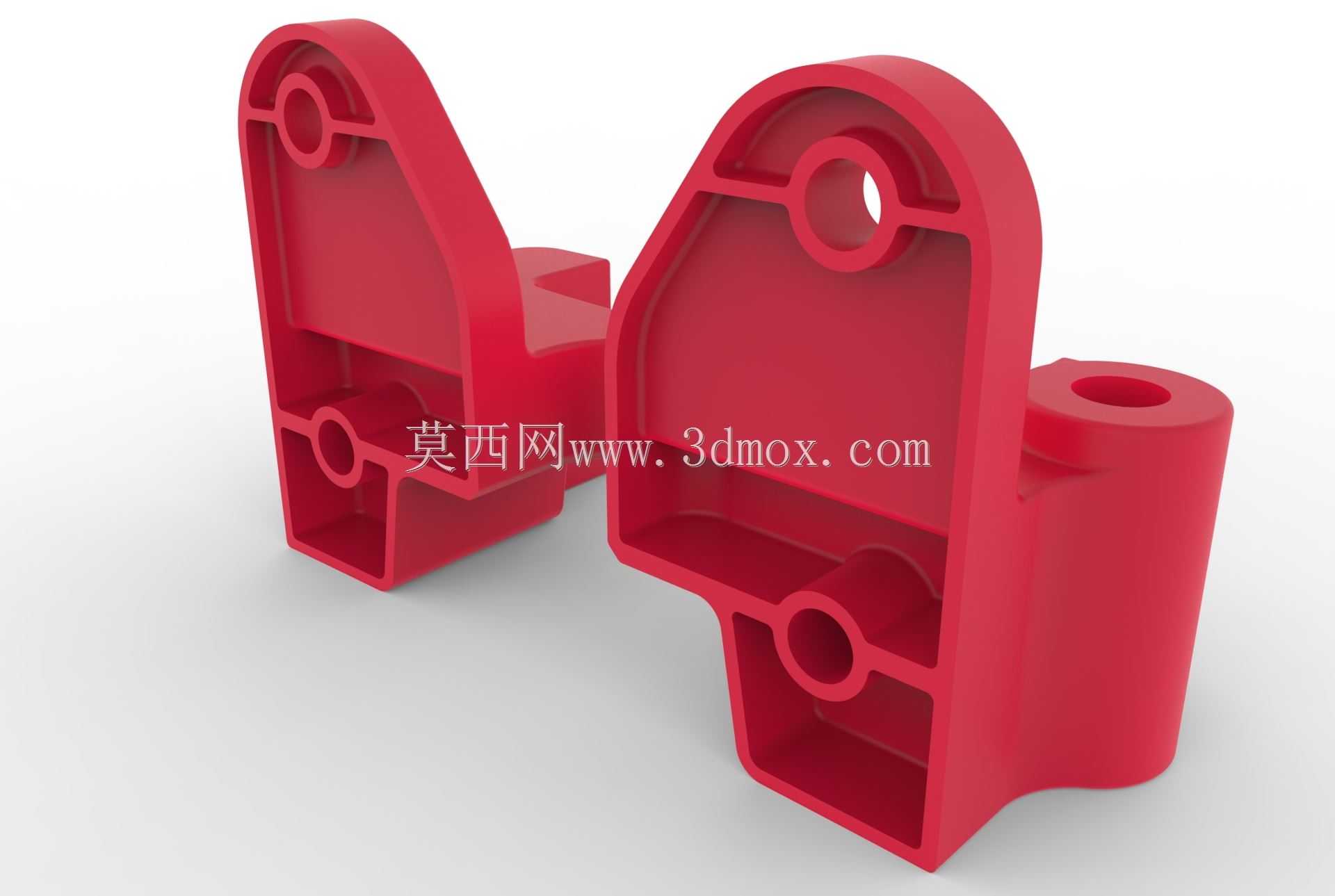

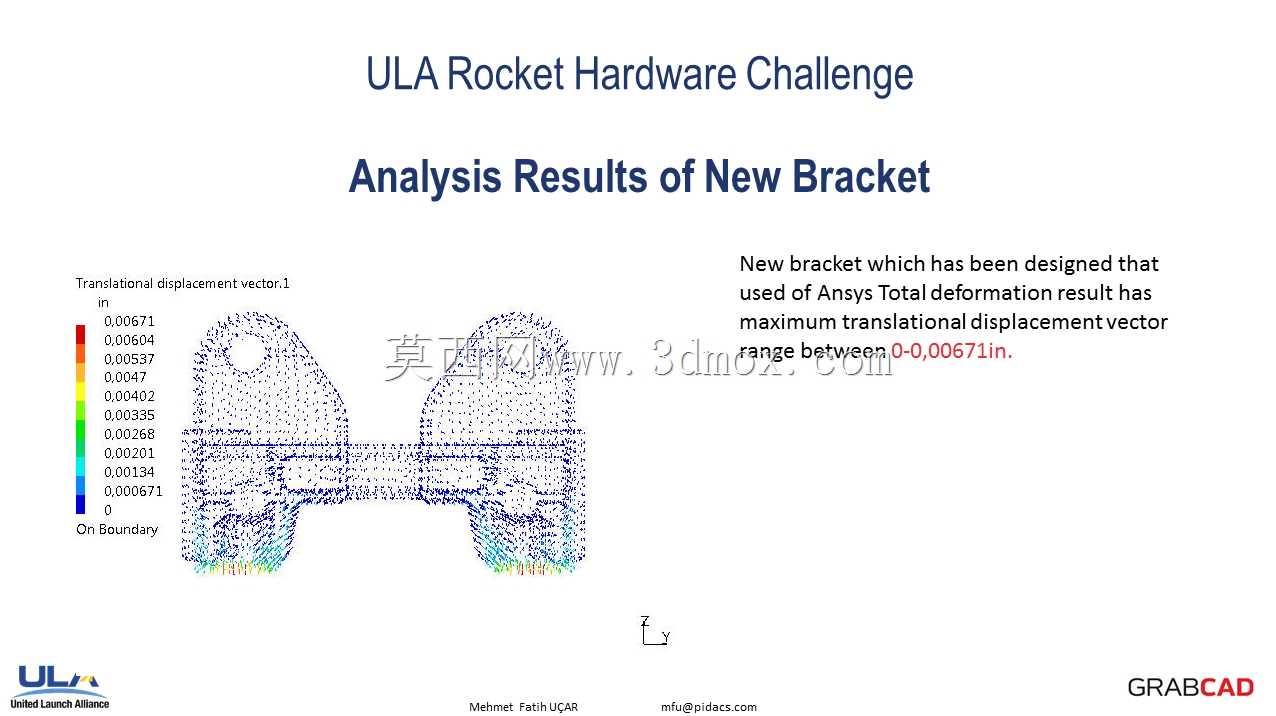

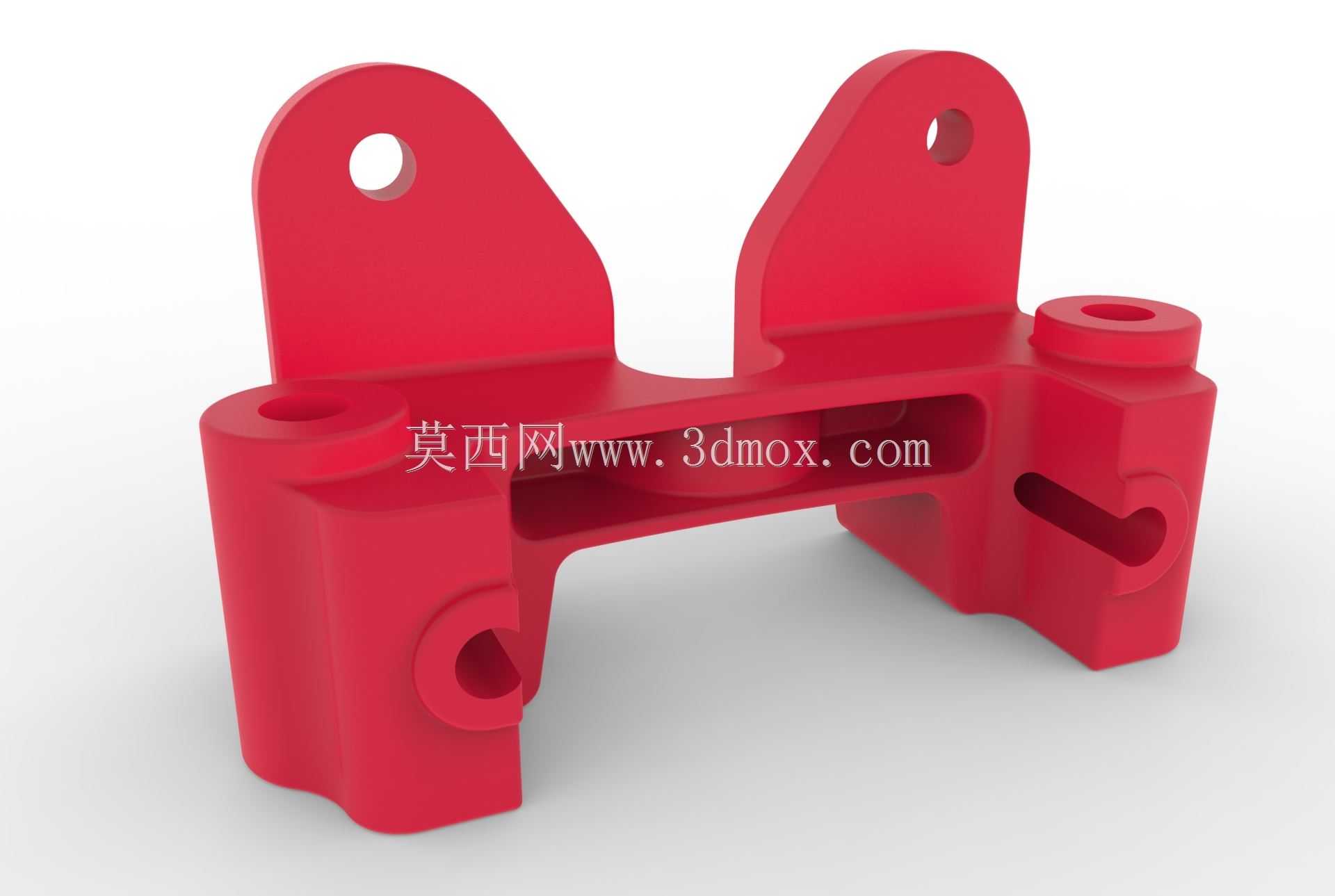

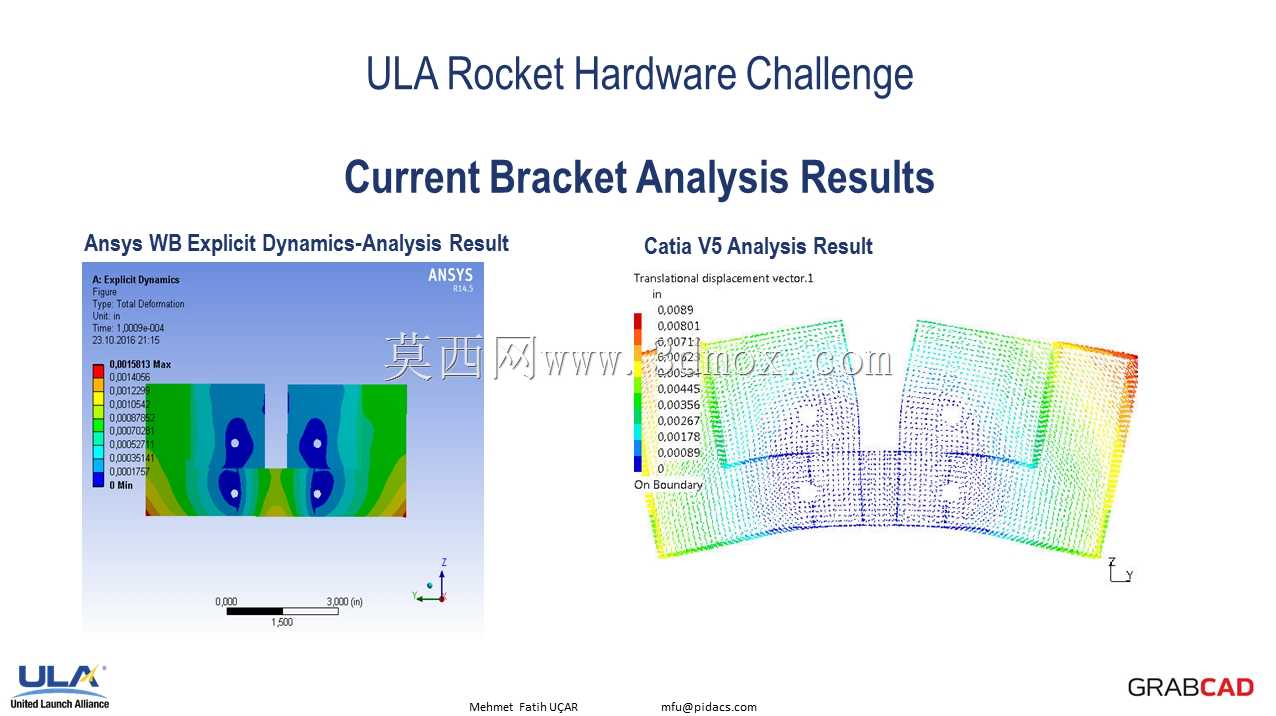

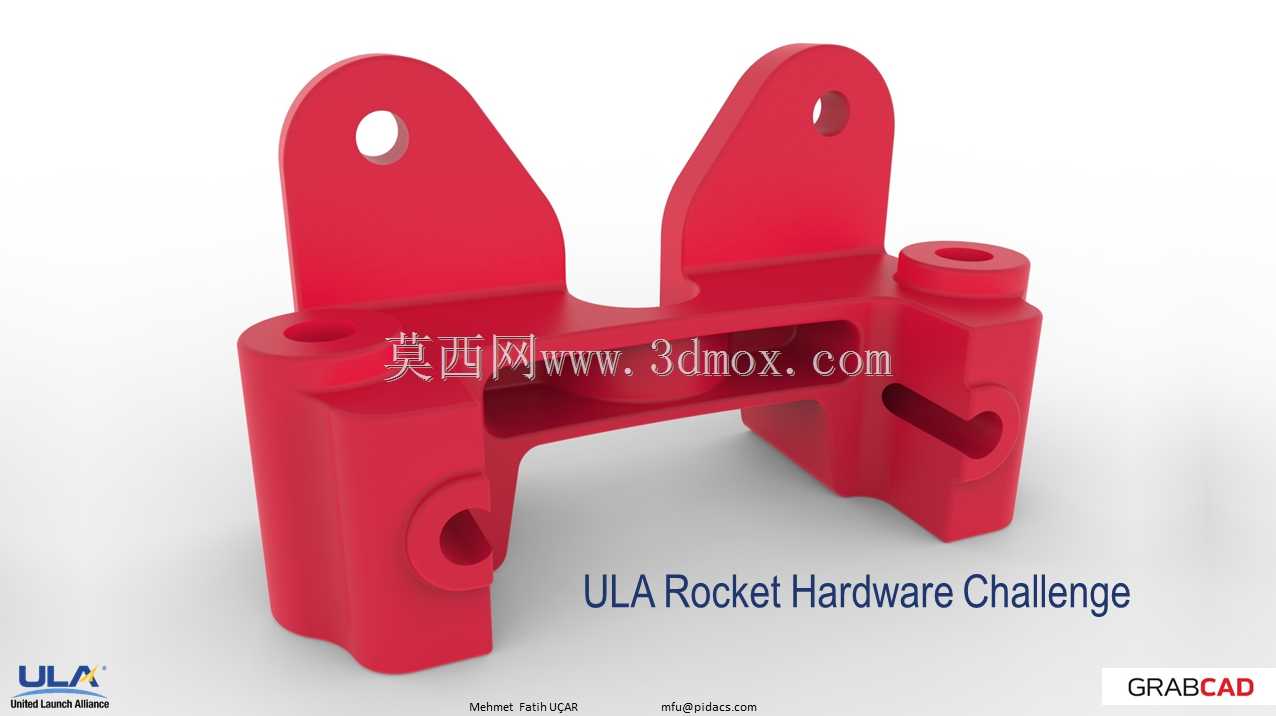

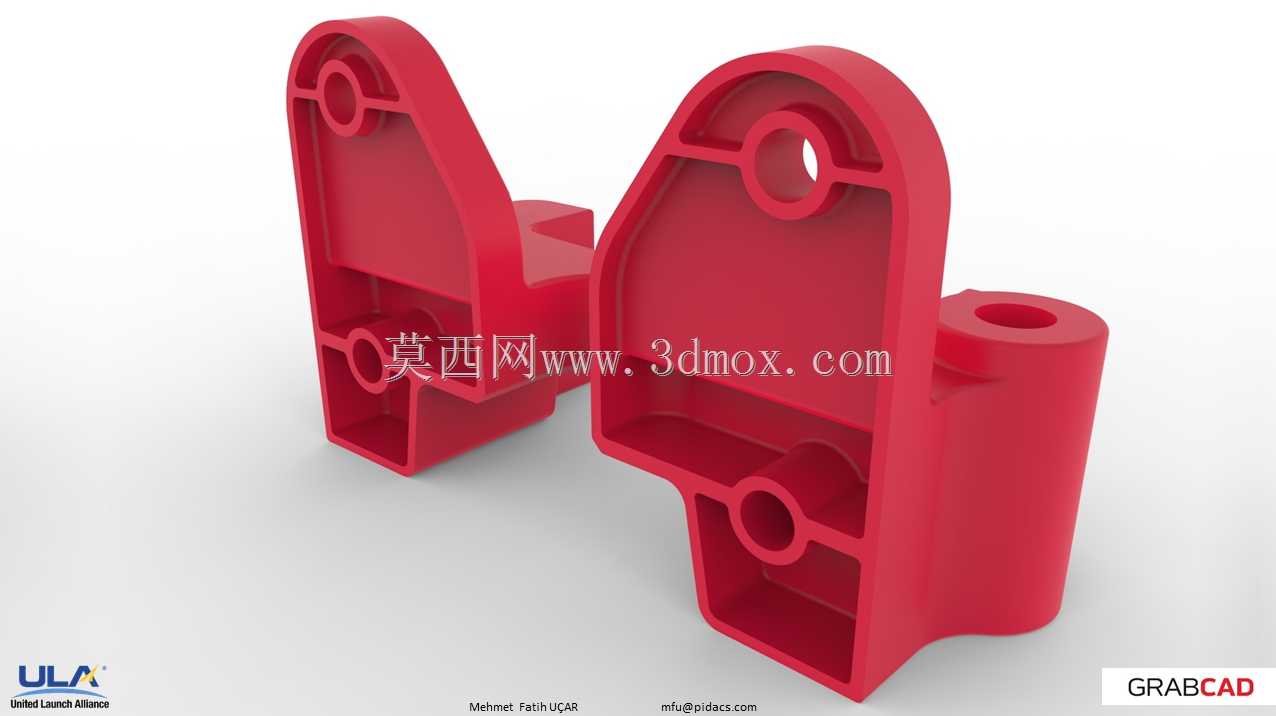

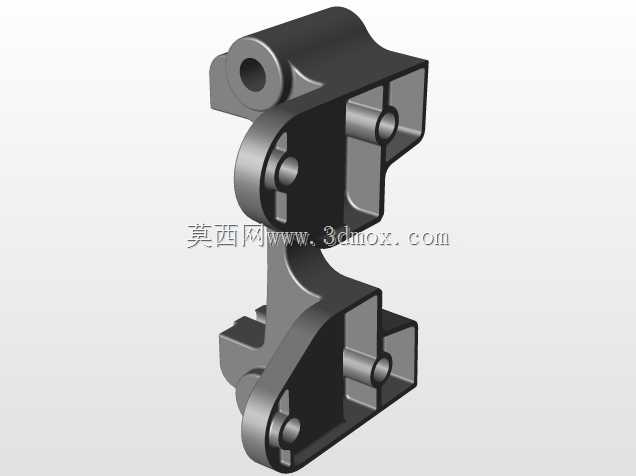

　　从结构功能特性来看，构件上部两个带通孔的立耳，主要用于穿装铰接销轴，对接需要小幅活动余量的管路补偿段，避免箭体飞行过程中振动引发的管路应力集中，两个立耳的孔位同轴度公差需要控制在0.05mm以内，否则穿装销轴后会出现卡滞，无法补偿管路的热胀冷缩与振动位移。下部四个带沉孔的安装座，是整个构件与箭体承力壁面的固定接口，沉孔设计用于容纳内六角螺栓的头部，保证安装后构件表面无凸起，避免与周边布设的线路、管路产生运动干涉；座体侧面开设的横向通槽，是专门的走线卡位结构，测控线缆可以直接卡入槽内完成初步固定，减少额外线卡的使用，降低舱段内的零散零件数量。构件中部的镂空腔体并非减重的随意设计，一方面是为了给穿过该区域的燃料支管预留通行空间，另一方面可以在保证整体结构刚度的前提下降低构件自重，对于航天装备而言，每克结构重量的优化都能直接提升有效载荷的搭载空间。

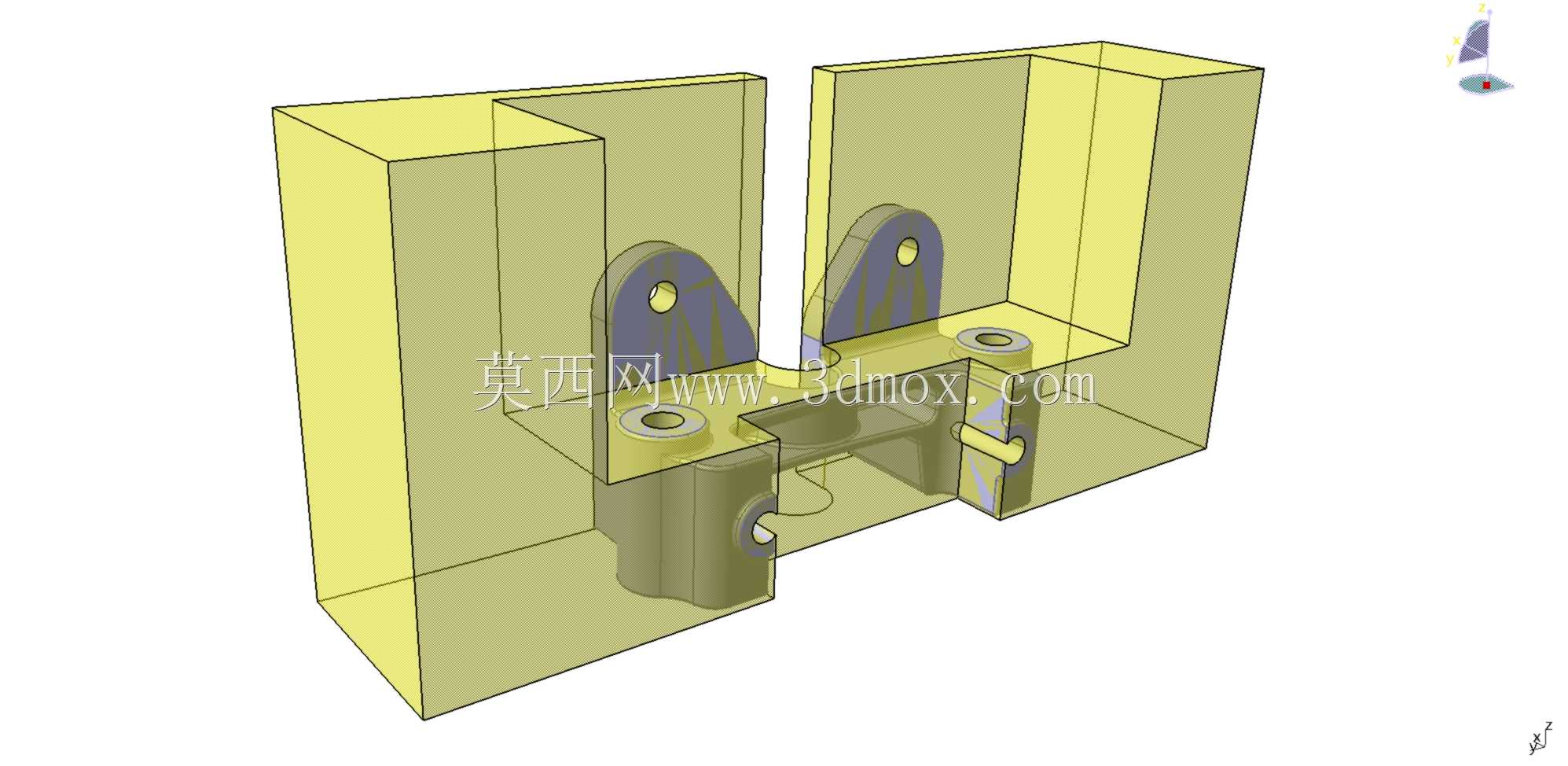

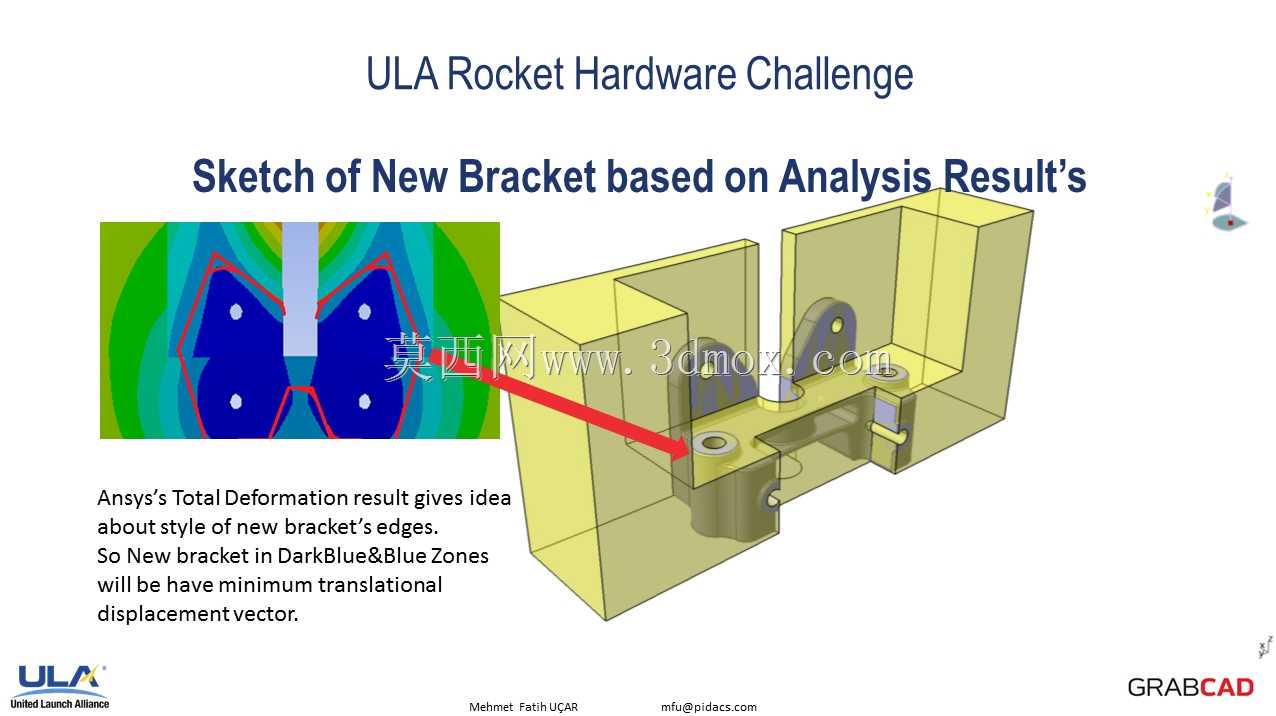

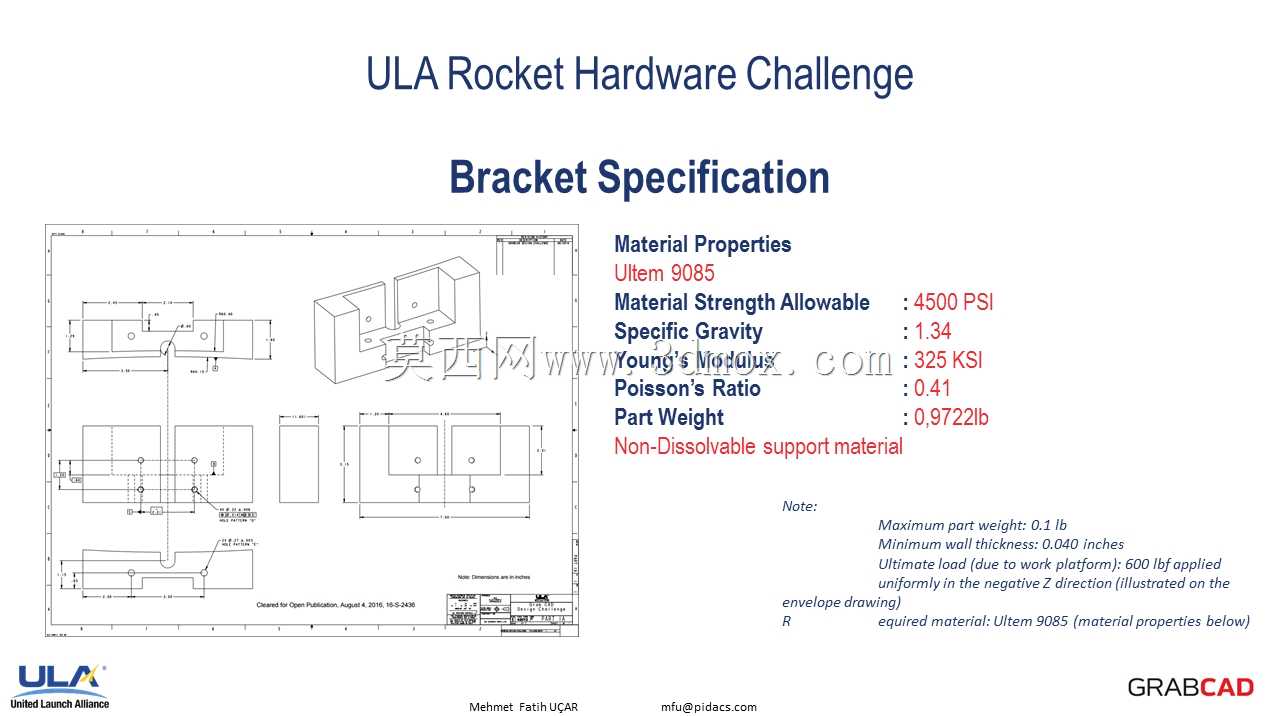

　　设计过程中首先要明确的是安装边界条件，构件底部的安装面需要与箭体壁面的安装基准完全贴合，平面度公差要求不大于0.03mm，否则螺栓紧固后会产生附加装配应力，飞行过程中受振动载荷影响容易出现应力开裂。两个上部立耳的中心高度差需要严格匹配对接管路的铰接点高度，偏差过大会导致管路装配后出现强制对位，长期受内压与振动作用会在管路焊口位置产生疲劳裂纹。结构的壁厚分布遵循载荷传递路径设计，立耳与下部底座连接的过渡区域做了大圆角过渡，避免应力集中，这一位置是整个构件的主承力路径，飞行过程中轴向过载产生的载荷、发动机传递的振动载荷都会通过该区域传递到箭体壁面，圆角半径的取值经过多轮仿真迭代，既不会因为圆角过小产生应力集中，也不会因为圆角过大占用周边部件的安装空间。

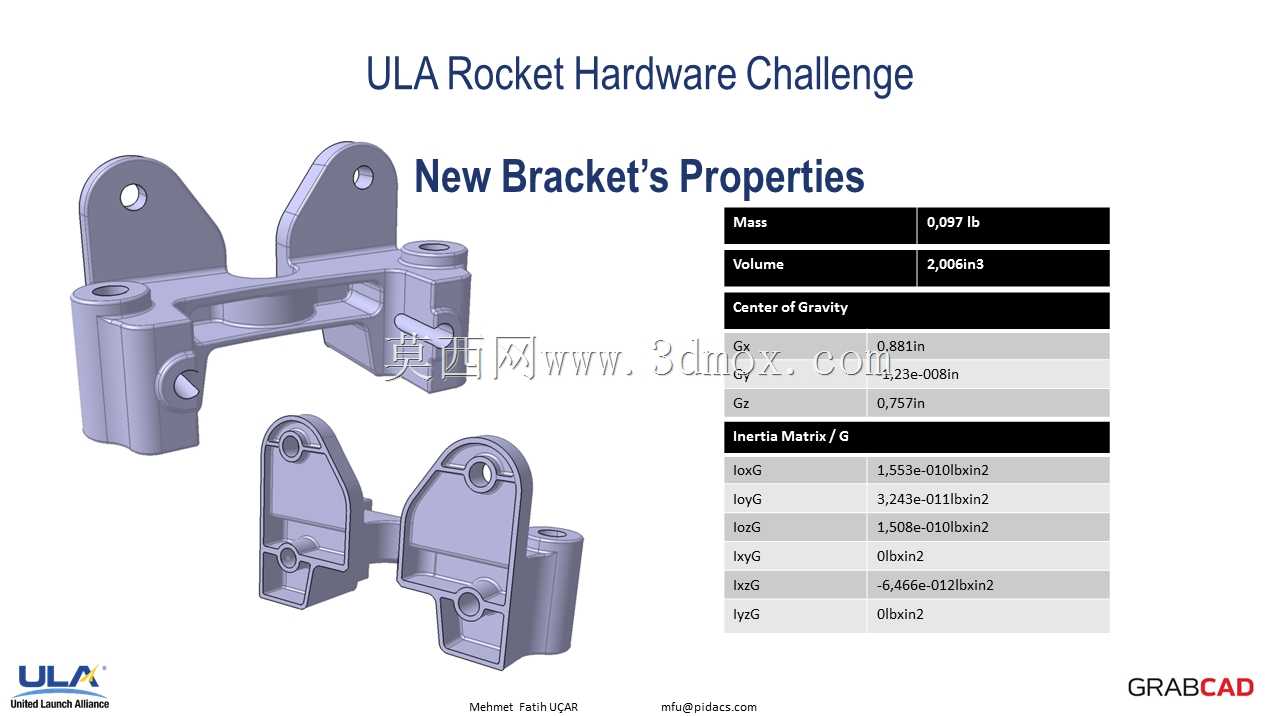

　　实际建模过程中需要重点关注各安装孔的位置度要求，下部四个安装孔的孔位相对位置公差需要控制在0.1mm以内，保证与箭体壁面的预装孔位完全对齐，避免现场装配时出现扩孔操作，破坏箭体壁面的结构强度。侧面的走线槽边缘做了0.5mm的倒圆角处理，避免线缆装配与使用过程中被锐边割破绝缘层，这类细节设计在航天结构件中属于强制要求，任何锐边都可能成为故障诱因。构件的整体外形没有多余的曲面特征，所有型面都采用规则的拉伸、切除特征生成，一方面是为了降低加工难度，无论是采用机加工还是增材制造工艺，都能快速完成生产，另一方面规则的型面更便于后续的质检环节开展尺寸测量，不需要定制专用的检具就能完成全尺寸检验。

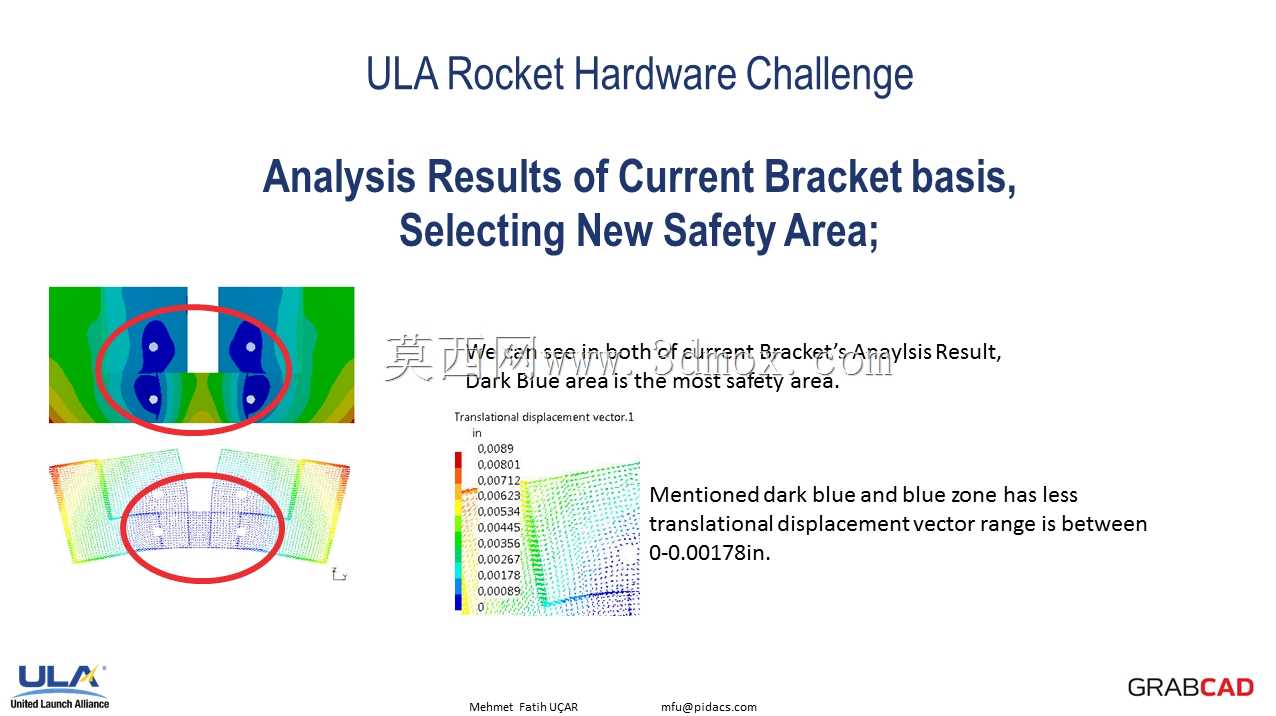

　　从载荷适配角度来看，该结构需要承受发射阶段最大10g的轴向过载，同时承受发动机工作传递的宽频随机振动，因此结构的固有频率需要避开箭体的主振动频率区间，避免发生共振，设计阶段通过模态分析调整各部分的壁厚分布，让构件的一阶固有频率高于发动机的主振动频率，保证飞行过程中结构不会出现共振失效。构件中部的镂空腔体边缘同样做了加厚处理，避免镂空位置在振动载荷下产生局部变形，影响穿过腔体的管路与线缆的位置稳定性。不同于地面设备的支撑构件，这类航天用硬件支架没有设置调节余量，所有安装位都是固定尺寸，装配时完全依靠加工精度保证对位精度，因此建模阶段每一个尺寸的取值都需要和总体安装图反复核对，任何一个尺寸的偏差都可能导致舱段装配时出现干涉，影响整箭的装配进度。
