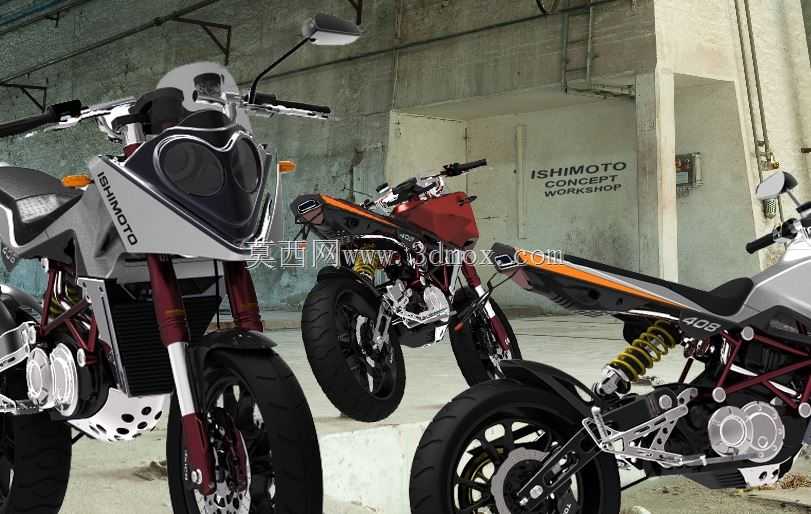

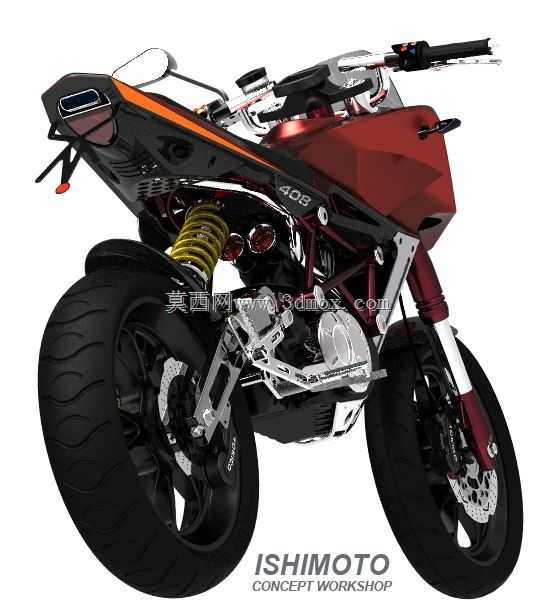

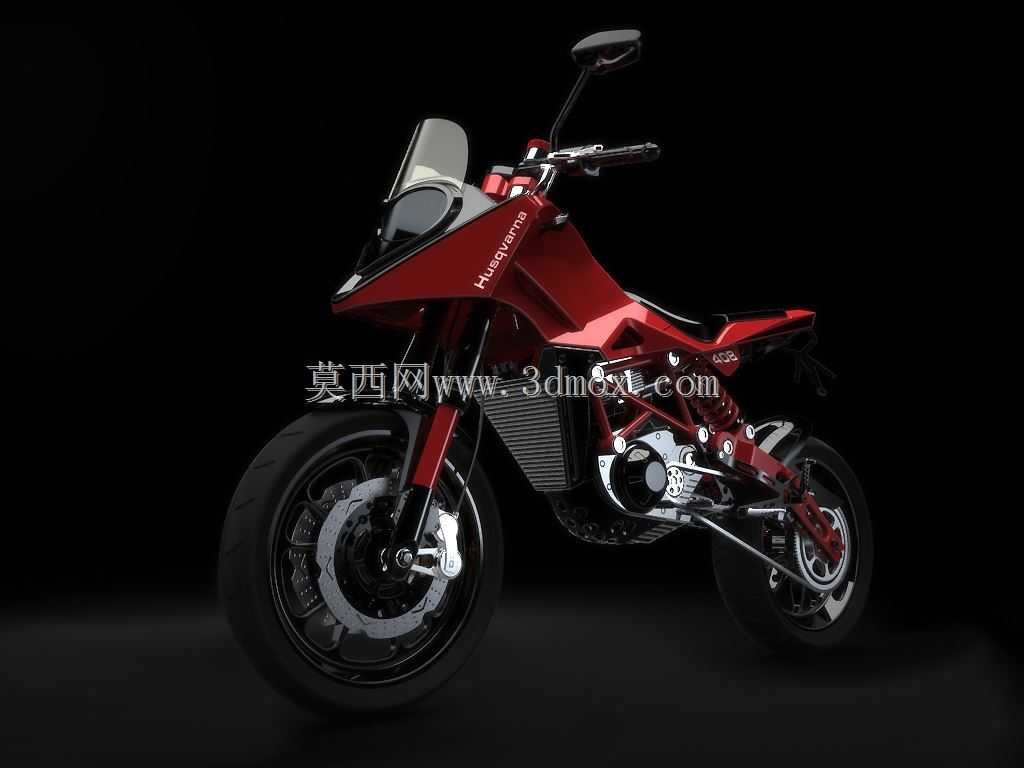

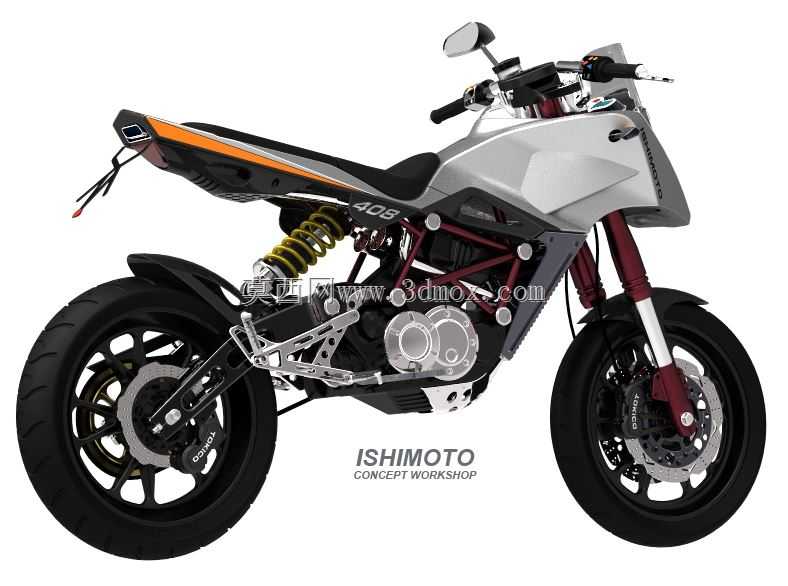

多道路概念摩托车整车结构三维设计

　　该概念摩托车的三维结构设计，核心围绕多道路通行场景的适配需求展开，区别于常规街车、越野摩托的单一使用场景定位，在结构布局上兼顾了铺装路面的高速行驶稳定性与非铺装路面的通过性表现。从整车功能特性来看，前部采用了大行程倒置前减震结构，减震器行程预留量较常规街车提升40%左右，可吸收非铺装路面行驶时的大冲击载荷，同时前轮毂采用17寸辐条式结构搭配全地形轮胎胎纹设计，胎面接地面积在铺装路面行驶时可保证足够的抓地力，非铺装路面下胎纹沟槽可快速排出泥沙，避免打滑。前部大灯区域采用了一体化包覆式整流罩设计，整流罩曲面经过风阻优化，在时速80km/h以上行驶时可将正面气流导向车身两侧，减少骑行者正面风阻，同时整流罩内部预留了大灯、仪表、

　　线束的安装空间，安装边界与前部车架的连接点采用三点式固定结构，固定点位置经过受力校核，可承受高速行驶时的气流冲击与轻度颠簸下的振动载荷。车身中部采用了外露式钢管编织车架结构，车架管材选用高强度合金钢材质，主车架管径与壁厚经过载荷计算，可承受整车加骑行者总重量3倍以上的冲击载荷，同时车架中部预留了发动机安装位、油箱安装位与座椅支撑结构，发动机安装点的位置精度控制在0.2mm以内，可适配单缸或双缸动力总成的安装需求，油箱采用了窄体设计，宽度控制在280mm以内，方便骑行者在非铺装路面站立骑行时夹持车身。后部采用了中置单减震结构，减震器与后摇臂采用多连杆连接方式，可根据不同载重与行驶场景调整减震预载与阻尼，后摇臂采用铝合金铸造结构，

　　在保证结构强度的同时降低了簧下质量，提升后轮的贴地性能。整车的外形尺寸经过多轮迭代调整，轴距控制在1380mm，兼顾了低速转向灵活性与高速行驶的直线稳定性，座高设定为820mm，可适配多数身高骑行者的使用需求，整车最小离地间隙达到180mm，可轻松通过非铺装路面的凸起障碍与坑洼路段。从设计思路来看，该概念车没有追求极致的性能参数，而是将结构可靠性、场景适配性放在首位，所有外露的结构件都做了圆角过渡处理，避免尖锐棱角在骑行过程中造成磕碰损伤，车身覆盖件的安装卡扣位置都做了加强筋设计，减少长期振动下的卡扣断裂风险。车把采用了变径车把结构，车把高度较常规趴赛车型提升120mm，骑行时上半身姿态更直立，减少长途骑行的腰部疲劳，

　　同时车把两端预留了护手、后视镜、控制开关的安装接口，安装孔位采用通用标准尺寸，可适配市售多数改装配件。排气系统采用了侧置高位设计，排气尾段高度高于后轮轴心，在涉水行驶时可避免水流倒灌进入发动机，同时排气的走向避开了后减震与后摇臂的运动干涉区域，在减震全行程压缩时不会与排气发生碰撞。整车的线束走向全部沿着车架管材布置，预留了足够的活动余量，在车把转向、减震压缩时不会拉扯线束，线束外部采用波纹管包覆，可抵御泥水侵蚀与行驶过程中的飞石冲击。该三维模型完整还原了整车的所有结构细节，包括车架的焊接节点、减震器的阻尼调节结构、轮毂的辐条造型、轮胎的胎纹细节、覆盖件的卡扣结构等，可用于摩托车结构设计参考、概念方案展示、改装配件适配验证等场景，在结构设计过程中，所有运动部件都做了运动干涉检查，前轮转向角度达到左右各38度，转向过程中前减震、车把、前轮不会与车架、整流罩发生干涉，后减震全行程压缩时后轮、后摇臂不会与车架、座椅底部发生干涉，所有安装孔位的位置、尺寸都符合通用机械设计标准，可直接用于后续的工程化开发参考。
