台式收音光盘播放一体机电动顶置结构

　　在民用桌面影音设备的结构设计领域，这类集成收音与光盘播放功能的台式设备，核心需要平衡操作便捷性、声学性能与桌面摆放的适配性，很多初入结构设计的从业者容易只关注外观曲面的流畅度，忽略实际使用场景下的人机交互与内部器件排布逻辑。这款设备的电动顶部结构，是区别于传统手动翻盖机型的核心设计点，日常放置在卧室床头柜、书房桌面时，用户无需抬手抠取翻盖缝隙，轻触顶部对应按键即可完成碟仓的启闭，对于放置在低矮置物架、视线平齐位置的使用场景，这种电动顶开的结构能大幅降低操作时的肢体动作幅度，避免碰倒周边摆放的水杯、文具等物品。

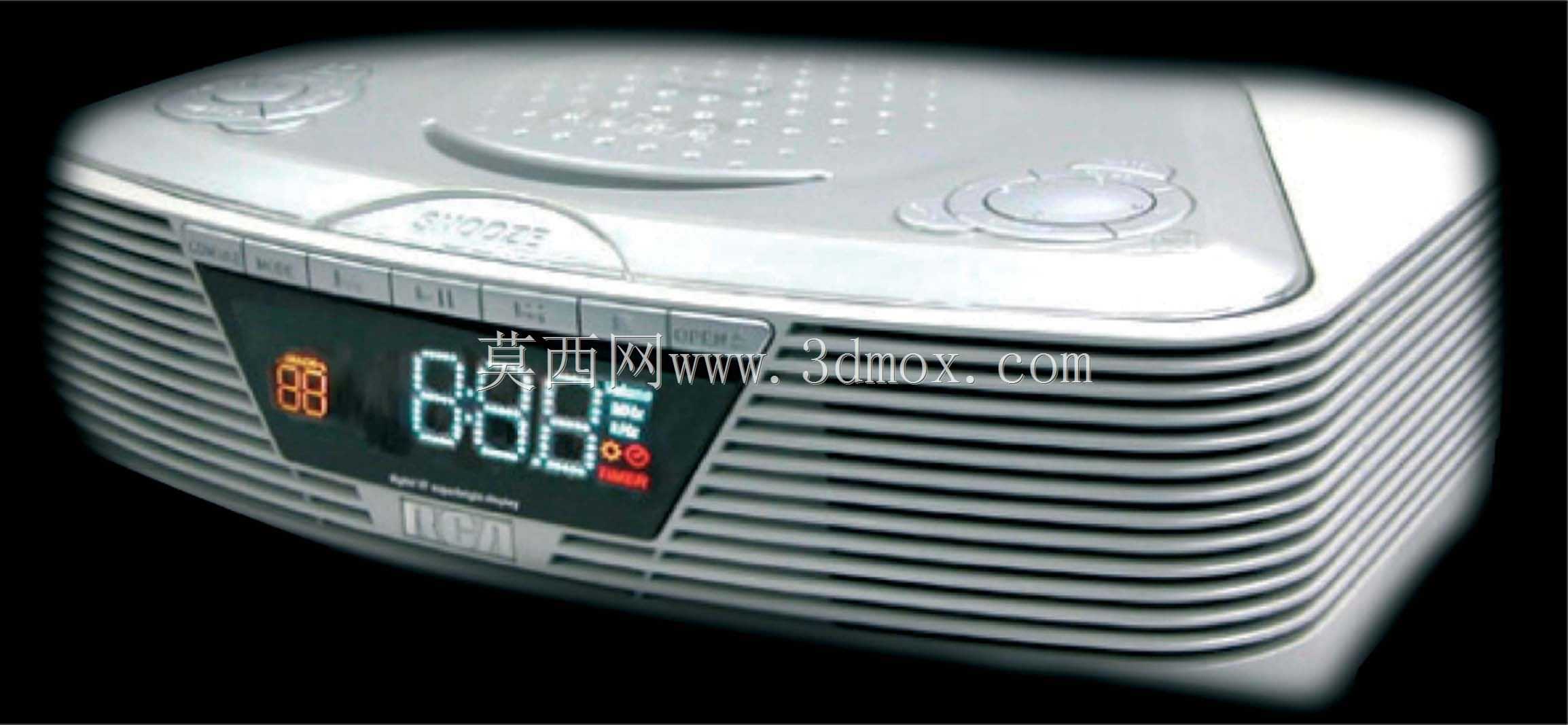

　　从结构排布逻辑来看，设备正面预留了大尺寸数码显示区域，可同步展示收音频率、光盘播放进度、时间信息，显示区域两侧的格栅结构并非单纯装饰，内部对应全频扬声器的出声位置，格栅的条状间隙做了渐变弧度处理，既保证出声效率，也能避免大尺寸异物掉入机身内部。顶部的操作按键做了环形分区布局，常用的贪睡、功能切换按键布置在靠近用户坐姿的一侧，按键的凸起高度控制在1.2mm左右，既保证盲操作时的触感辨识度，也不会因为凸起过高积灰、影响顶部平面的整洁度。

　　设计这类设备的三维结构时，首先要确认内部核心器件的安装边界：光盘机芯的整体高度决定了机身的最小厚度，收音模块的天线要避开扬声器磁钢的干扰区域，电动顶盖的传动齿轮组要布置在机身后侧的空腔内，避免传动噪音直接传递到正面出声区域。机身整体的长宽比例控制在1.4:1左右，放置在常规深度30cm的桌面置物架上时，前后不会突出架体，底部预留的四个橡胶脚垫高度为3mm，既可以垫高机身保证底部散热间隙，也能缓冲光盘高速旋转时产生的微幅振动，避免振动传递到桌面产生共振杂音。

　　电动顶盖的开合轨迹做了专门的限位设计，开启角度最大为75度，这个角度下用户更换光盘时视线可以完全覆盖碟仓内部，同时顶盖不会因为开度过大向后倾倒，碰到墙面或者后方摆放的其他物品。顶盖与机身的配合间隙控制在0.3mm，缝隙均匀度公差不超过0.1mm，既保证电动开合时不会出现卡滞，也能避免灰尘从缝隙大量进入机身内部。机身侧面的散热槽做了下倾式设计，日常擦拭桌面时的水渍、洒落的少量液体不会顺着散热槽流入机身内部，提升日常使用的可靠性。

　　很多结构工程师在做这类民用消费电子的建模时，容易忽略实际装配的工艺公差，比如扬声器格栅的条状结构，如果壁厚设计不均匀，注塑成型时会出现明显的缩痕，影响外观质感；电动顶盖的传动连杆如果没有预留足够的装配余量，批量生产时很容易出现开合卡顿、异响的问题。这款设备的外壳所有转角都做了R2以上的圆角处理，既避免注塑时的应力集中，也能防止日常使用时的锐角磕碰，适配家庭环境中有老人、儿童的使用场景。

　　从声学结构的匹配来看，扬声器的安装位置做了专门的密封泡棉预留槽，安装后泡棉压缩量控制在30%左右，避免扬声器的背波从安装缝隙泄漏，影响低频表现。机身内部的走线槽做了卡扣式设计，所有连接机芯、显示板、按键板的线材都可以通过卡扣固定，避免电动顶盖开合时夹到线材，也能防止运输过程中线材移位碰到旋转的光盘造成故障。显示窗的透明件采用了半透磨砂工艺，待机状态下可以隐藏内部的显示模组，点亮时数字显示清晰无虚影，兼顾待机时的外观整体性与使用时的可读性。
