小型轴流散热风扇结构设计方案

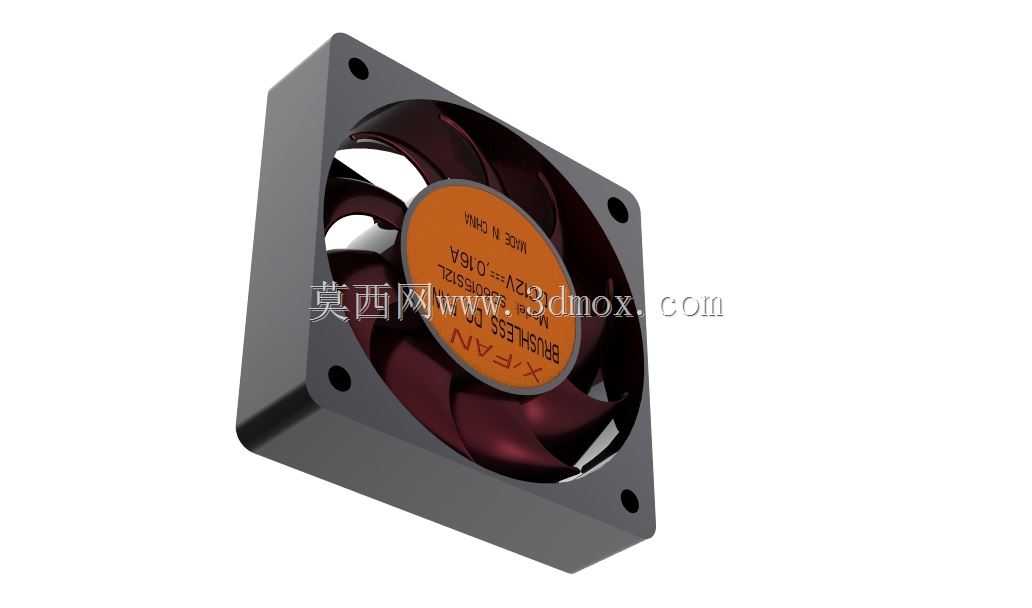

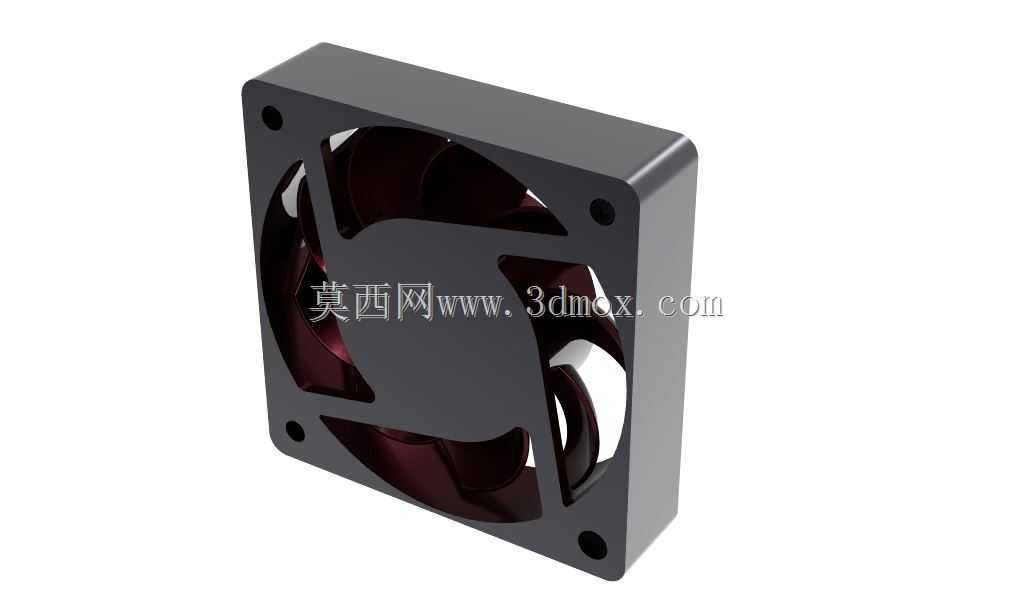

　　过薄的框体在长期运行受震动影响容易出现共振异响，过厚则会挤占内部扇叶的旋转空间，降低有效通风截面积。扇叶的曲面设计是整个部件的核心，不同于大尺寸工业风机的大扭角叶片，这类小尺寸风扇的叶片扭角是沿叶根到叶尖渐变的，叶根部分扭角偏小，用来匹配电机转轴位置的低风速区，减少气流紊流，叶尖部分扭角加大，最大化利用外框内侧的风路空间提升风压，叶片数量选择7片的设计，是在风量、运行噪音、动平衡难度三者之间做的平衡——叶片太少会导致风量脉动明显，运行时的风噪偏大，叶片太多则会增加注塑成型的难度，同时提升电机的启动负载。中心的电机安装位采用内嵌式设计，电机外壳与外框之间通过均匀分布的静叶连接，这些静叶一方面起到固定电机的结构作用，在桌面级计算设备、小型工业控制终端、嵌入式电气柜这类空间紧凑的应用场景里，主动风冷散热的核心执行部件就是这类小尺寸轴流风扇，它的存在直接决定了密闭或半密闭空间内电子元器件的工作温度阈值，很多时候设备的长期运行稳定性，恰恰是由这类看似不起眼的散热部件的安装匹配度、风路设计合理性决定的。做这类小风扇的三维结构设计时，首先要锚定的是安装边界的适配性，常规这类70mm见方的方形外框结构，四个角预留的安装孔位完全匹配PC机箱、小型工控盒的标准安装位，孔位的同轴度、安装面的平面度公差需要控制在0.1mm以内，避免安装时出现框体受力变形，剐蹭内部旋转扇叶的问题。外框的厚度设计也需要兼顾结构强度与风路导流效果，

　　另一方面可以对扇叶吹出的旋转气流做整流处理，把旋向的气流调整为轴向直吹，减少风路的动压损失，提升实际送到散热鳍片位置的有效风量。实际选型匹配时，不能只看标称的最大风量参数，要结合设备内部的风阻特性来判断，这类小风扇的风压特性曲线比较平缓，适合风阻较低的应用场景，比如PC机箱的后置排风、小型电气柜的侧壁通风，如果是搭配高密度鳍片的散热器使用，还要核对扇叶与鳍片的间距，间距太小会导致进气侧气流不畅，反而降低散热效率，间距太大则会出现气流扩散，无法让全部风量穿过鳍片间隙。设计建模过程中，需要重点预留扇叶与外框内壁的间隙，这个间隙控制在0.8-1.2mm区间最为合理，间隙太小的话，注塑件的收缩变形、长期运行的轴承磨损窜动都可能导致扇叶擦框，

　　间隙太大则会出现叶尖漏风的问题，大幅降低风扇的工作效率。外框的进出风侧做了小角度的倒角处理，进气侧的倒角可以引导周边气流更顺畅地进入扇叶工作区，降低进气阻力，出风侧的直角边则可以约束气流的扩散角度，让吹出的气流更集中。中心的标签区域预留了0.3mm的下沉深度，方便粘贴参数标识，不会因为标签凸起影响扇叶的旋转空间，也避免长期气流冲刷导致标签卷边脱落。四个安装孔采用沉头设计，适配M3规格的安装螺丝，沉头深度刚好让螺丝安装完成后不突出框体表面，不会影响安装面的贴合度，也避免螺丝头突出干扰周边的布线或者其他部件安装。这类风扇的供电引线从外框侧边的预留缺口引出，缺口位置做了圆角处理，避免长期震动磨损引线绝缘层，引线的出线方向也做了结构限位，

　　防止拉扯引线时导致内部电机接线松脱。在做整机的结构装配校验时，要注意风扇的安装方向，框体上标注的风向箭头需要和设计的风路方向一致，反向安装的话不仅散热效率会下降40%以上，还可能把外部的灰尘直接吸到设备内部的电路板上，长期积累会导致绝缘下降的问题。另外还要考虑风扇运行的震动传递，在安装孔位搭配橡胶减震垫圈，可以把风扇运转的微小震动与设备壳体隔离，避免出现结构共振放大噪音，尤其是在塑料壳体的小型设备上，减震措施的效果会非常明显。建模时所有的壁厚都保持均匀，基本控制在1.2-1.5mm之间，符合注塑成型的工艺要求，避免出现壁厚不均导致的缩痕、翘曲问题，所有的棱边都做了R0.3以上的圆角处理，既可以提升注塑件的结构强度，也能减少安装过程中锐边划伤操作人员的风险。
