内置式光盘读写抽屉承载进给机构

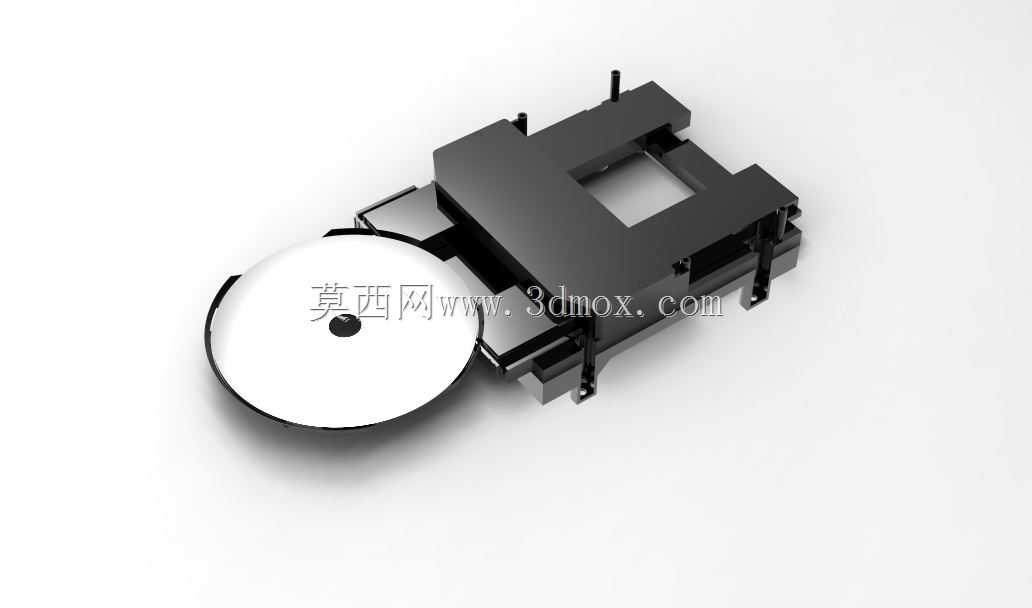

　　该结构为光存储设备内置的光盘承载进给组件，主要应用于台式光驱、工业级光存储阵列、嵌入式光盘刻录设备、车载影音读盘单元等场景，核心作用是完成光盘的舱外送入、舱内定位夹持、读写工位进给以及退盘送出的整套动作流程，是光存储读写设备中直接承载盘片、衔接外部操作与内部读写机芯的核心机械结构。从实际工况来看，该机构需要适配标准120mm直径光盘的承载需求，同时兼容部分设备对80mm小尺寸光盘的适配要求，整体安装边界完全遵循标准光驱位的尺寸规范，宽度适配5.25英寸驱动器仓的安装间距，进深方向预留足够的滑动行程，确保盘片完全送入后能精准对齐主轴夹持工位，不会出现盘片偏位、夹持失效的问题。结构设计上采用了框架式承载主体搭配双侧滑动导轨的布局，

　　主体承载架采用高强度工程塑料一体注塑成型，局部受力位置做了加厚筋位处理，既控制整体重量，又能保证多次往复滑动后的结构刚性，避免长期使用后出现架体变形导致的盘片卡滞、定位偏移问题。双侧导轨采用低摩擦系数的滑动配合结构，部分高精度版本会在导轨接触面加装微型耐磨衬片，减少往复抽拉过程中的磨损量，同时降低滑动阻力，让进出盘动作更平顺，不会出现卡顿、窜动的情况。承载盘片的托盘部分做了精准的下沉式定位槽，槽体边缘设置了三个均匀分布的限位凸点，当光盘放入托盘后，凸点刚好贴合光盘的外圆边缘，避免盘片在滑动过程中出现径向位移，托盘中心预留了对应主轴电机与夹持器的让位空间，当托盘完全进给到位后，主轴电机会向上顶升，带动盘片脱离托盘定位槽，

　　完成高速旋转的夹持动作，此时托盘仅作为周边防护结构，不会接触高速旋转的盘片，避免产生摩擦损耗。驱动衔接部分在架体尾部预留了与进给驱动齿轮、齿条的配合接口，既可以适配常见的电机+齿轮齿条的自动进出盘驱动方案，也可以通过调整卡扣结构适配纯手动推拉的弹出式结构，适配不同成本定位、不同使用场景的设备需求。架体上还预留了多个位置检测传感器的安装位，包括进盘到位检测、退盘到位检测、盘片有无检测的安装孔位，设备的电控系统可以通过这些传感器的信号判断机构的当前位置，精准控制驱动电机的启停，同时触发后续的读写动作，避免出现机构未到位就启动主轴旋转的安全隐患。在细节设计上，架体两侧设置了弹性阻尼卡扣，当托盘完全推入到位后，

　　卡扣会与仓体上的定位卡槽配合锁定，避免设备在移动、震动过程中托盘意外滑出，同时退盘时卡扣会在驱动机构的作用下自动解锁，配合弹出弹簧的推力将托盘送出仓外，方便用户取放盘片。考虑到光存储设备的读写精度要求，整个架体的形位公差控制在较高等级，导轨的平行度公差、托盘定位面的平面度公差都经过严格校核，确保盘片进给到位后与主轴的同轴度误差控制在允许范围内，避免高速旋转时出现盘片晃动、读写跳轨的问题。该结构的设计充分考虑了批量生产的装配便利性，所有卡扣、定位柱都采用免螺丝的快装设计，装配时只需要将导轨、托盘、架体对准卡位按压即可完成组装，不需要额外的紧固件，既能提升生产装配效率，也能减少长期使用后螺丝松动导致的结构故障。针对不同的使用场景，该结构还可以做针对性的调整，比如应用在工业级光存储设备上的版本会采用金属材质的导轨与架体，提升耐高温、抗震动的性能，满足工业环境下长时间连续工作的可靠性要求；应用在消费级影音设备上的版本则会在托盘表面做防滑处理，同时优化弹出阻尼，提升用户操作的手感。
