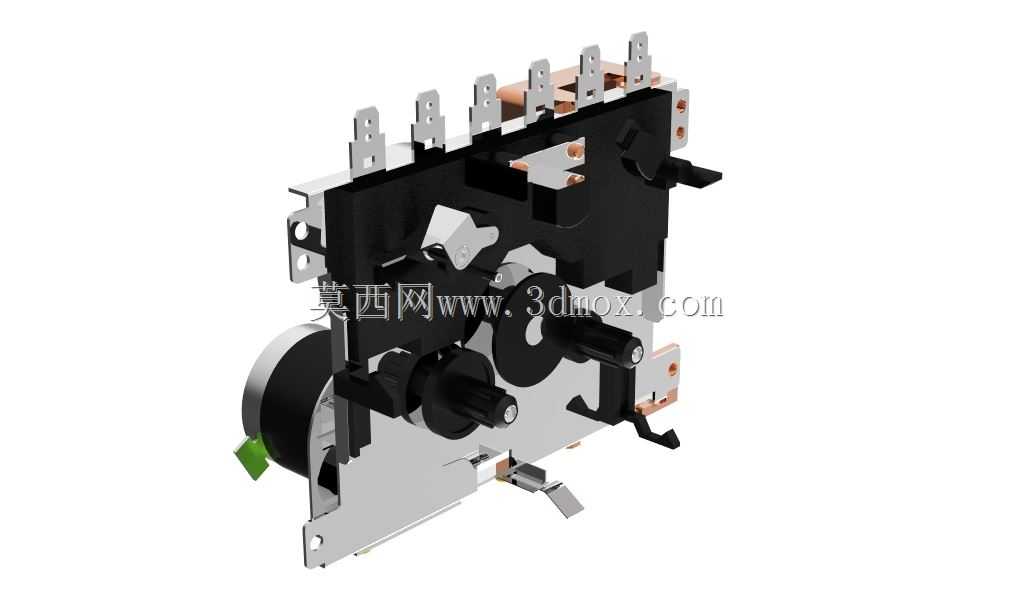

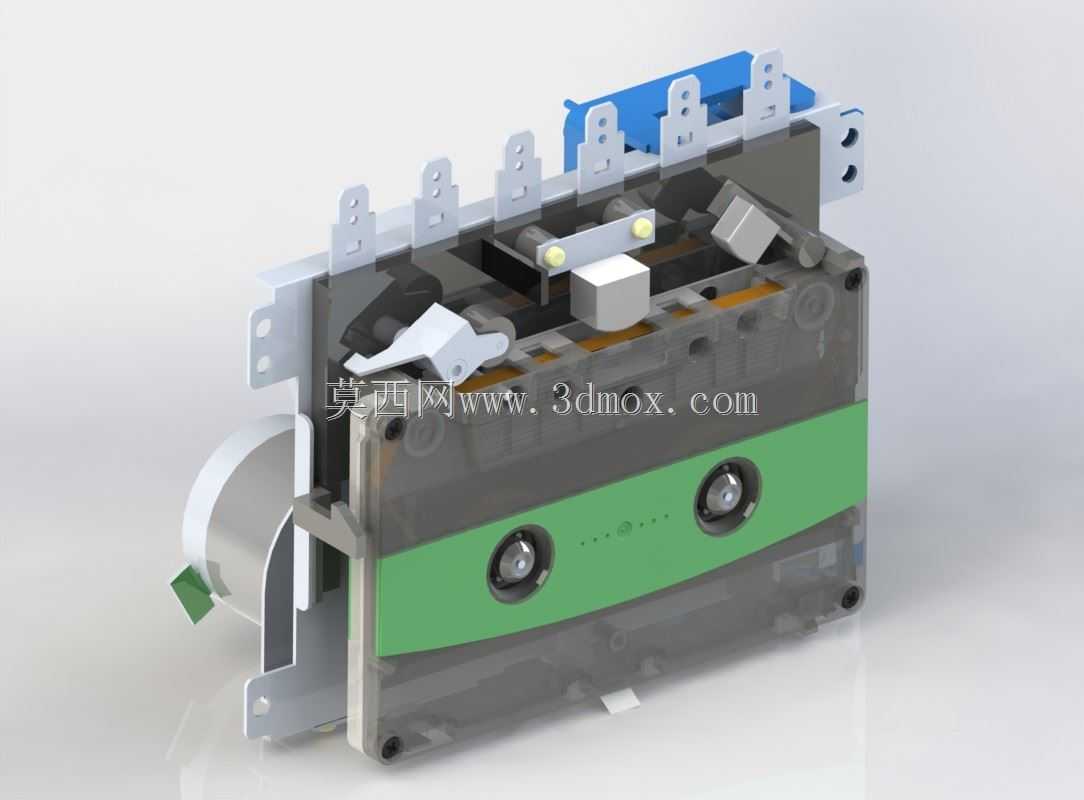

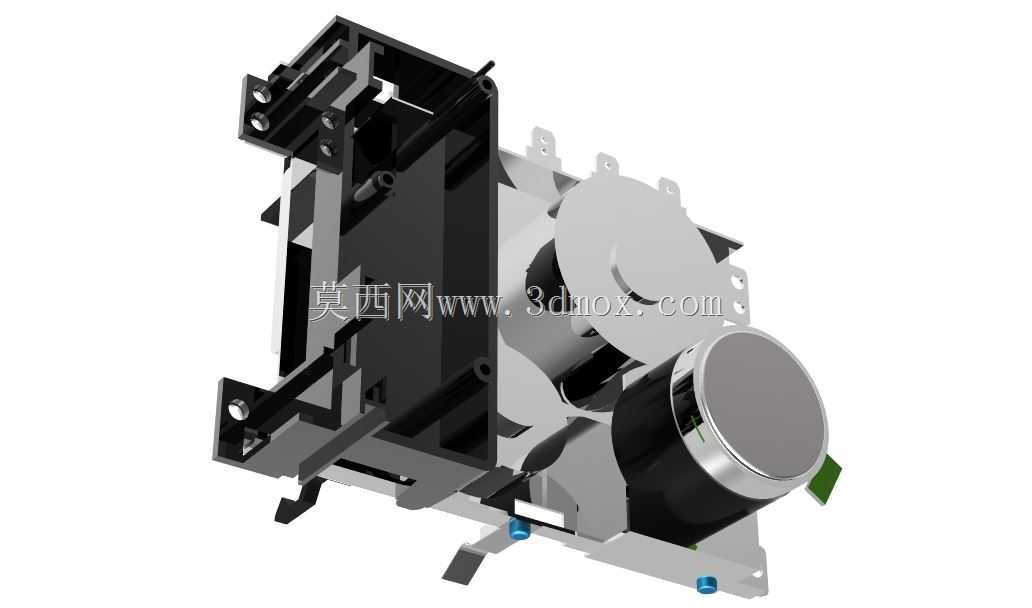

六键带录音功能盒式磁带机芯结构

　　这套六键带录音功能的盒式磁带机芯，是老式便携收录设备的核心传动执行单元，早年广泛应用在随身听、桌面卡座、教学复读机这类需要磁带录放功能的消费电子设备中，承担磁带恒速走带、快进快退、录音磁头贴合、功能按键锁止的全部机械动作。从结构设计逻辑来看，整个机芯采用金属冲压基板作为承载基准，所有传动轮系、磁头组件、按键摆臂、电机安装位都直接固定在这块镀锌钢板基板上，基板上预留的多个定位孔和折弯固定耳，是用来匹配整机外壳安装位的，安装时需要保证基板平面与磁带仓定位面的平行度误差控制在0.1mm以内，否则会出现磁带绞带、走带抖晃率超标的问题。走带驱动部分采用直流微电机作为动力源，通过橡胶传动带将动力传递给飞轮主轴组件，飞轮本身自带较大的转动惯量，

　　用来抵消电机输出的转速波动，保证主导轴的恒速转动，主导轴配合压带轮将磁带以4.76cm/s的标准带速拖动经过磁头工作面，这部分的配合间隙需要严格控制，压带轮对主导轴的压力通常调整在1.8N-2.5N区间，压力过小会出现带速不足、声音发颤，压力过大则会加速主导轴和压带轮橡胶的磨损，还会增大电机负载导致耗电增加。功能按键部分一共设置六个操作键位，对应停止、播放、快进、快退、录音、暂停功能，每个按键都通过独立的金属摆臂与对应的执行机构联动，其中录音键带有防误触锁止结构，只有当磁带防误抹片完整时，按下录音键才能带动磁头基板整体前移，让录放磁头和抹音磁头同时贴合磁带工作面，同时触发录音电路的切换开关，

　　这个联动结构采用塑料凸轮与金属弹片配合的方式，不需要额外的电子锁止，纯机械结构就能实现功能互锁，避免误操作抹除已录制的磁带内容。快进快退状态下，压带轮会脱离主导轴，同时靠带轮组通过中间惰轮将动力传递给收带盘或者供带盘，实现磁带的快速卷绕，这部分的惰轮采用摩擦打滑结构，当磁带卷绕到末端时，惰轮会自动打滑避免拉断磁带，打滑力矩通常调整在0.05N·m左右，既能保证快速卷绕的动力传递，又能在磁带张力过大时释放扭矩。磁头组件安装在可前后滑动的塑料支架上，支架通过两根细导柱定位在基板上，按下播放键时，支架在弹簧力作用下向前滑动到位，磁头工作面刚好对准磁带的磁粉涂层区域，磁头的高度和倾角都预留了微调结构，

　　生产装配时可以通过调整支架上的限位螺钉来校准磁头方位角，保证频响指标符合设计要求。整个机芯的外部安装边界尺寸控制紧凑，整体厚度不超过20mm，刚好适配标准盒式磁带的仓体空间，基板侧边伸出的多个焊片引脚是功能开关的电气连接点，用来和整机的录放电路做接线连接，所有运动部件之间都预留了足够的活动间隙，避免低温环境下塑料件收缩导致的动作卡滞，同时在关键的转动轴位置都采用了含油轴承，不需要额外加注润滑油就能保证长期使用的动作顺畅。在实际选型适配时，需要注意机芯的按键行程与整机外壳按键帽的高度匹配，电机的供电电压要与整机电路匹配，通常这类机芯的驱动电机额定电压为3V或者6V，对应不同的电池供电场景，另外磁头的阻抗参数也要和前置放大电路匹配，才能保证最佳的录放音质。
