同轴式双输出轴传动换挡机构结构

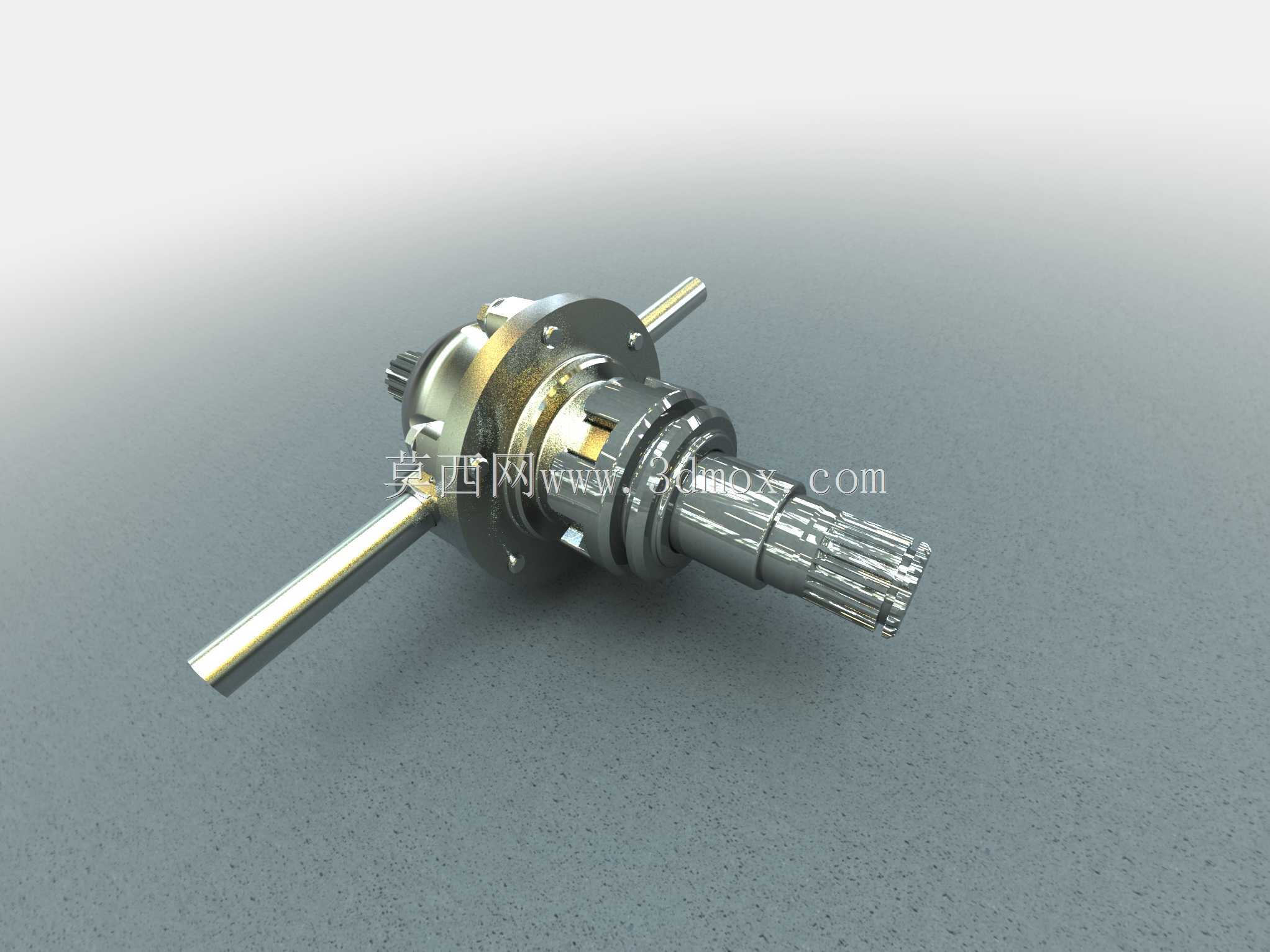

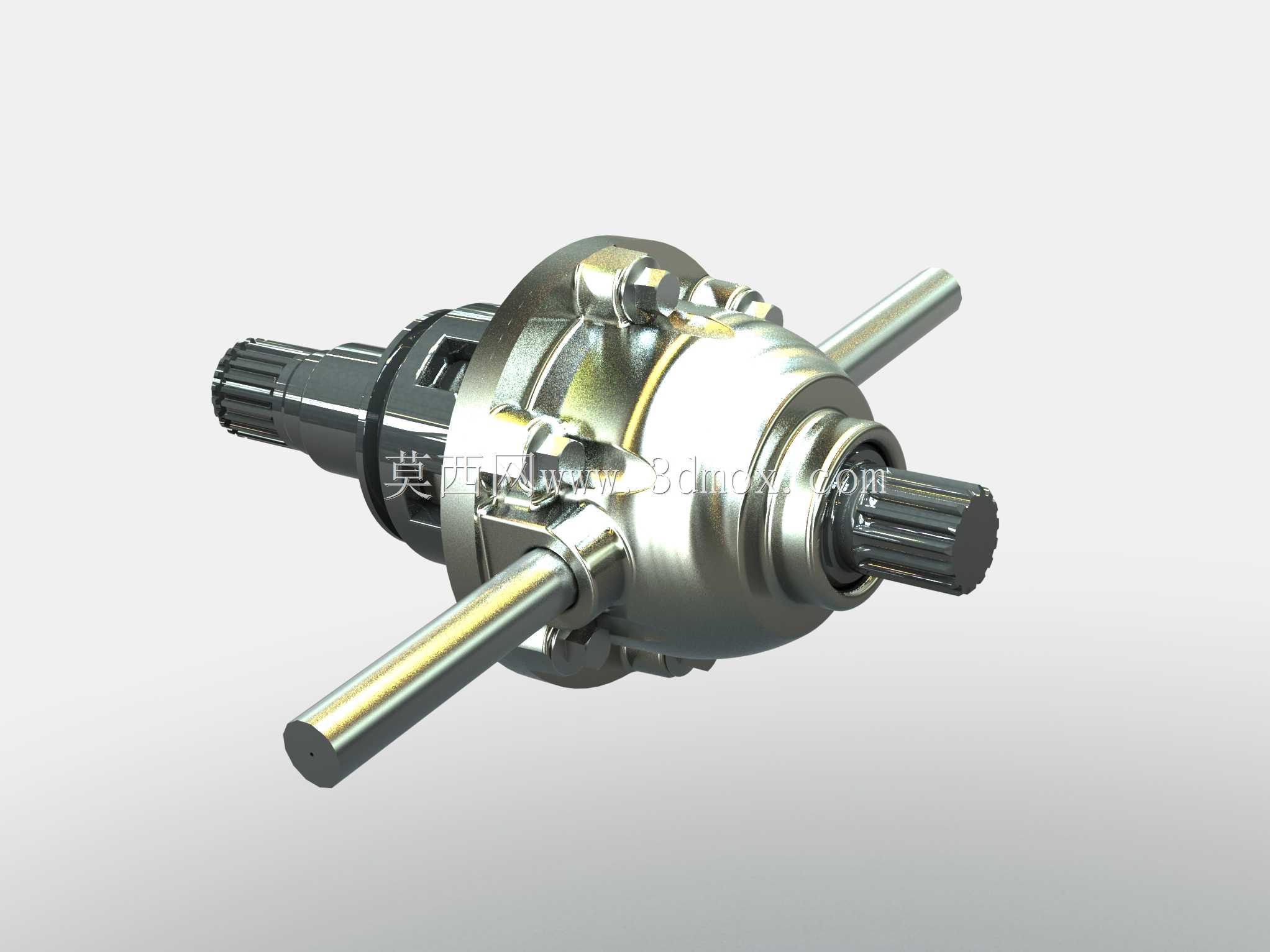

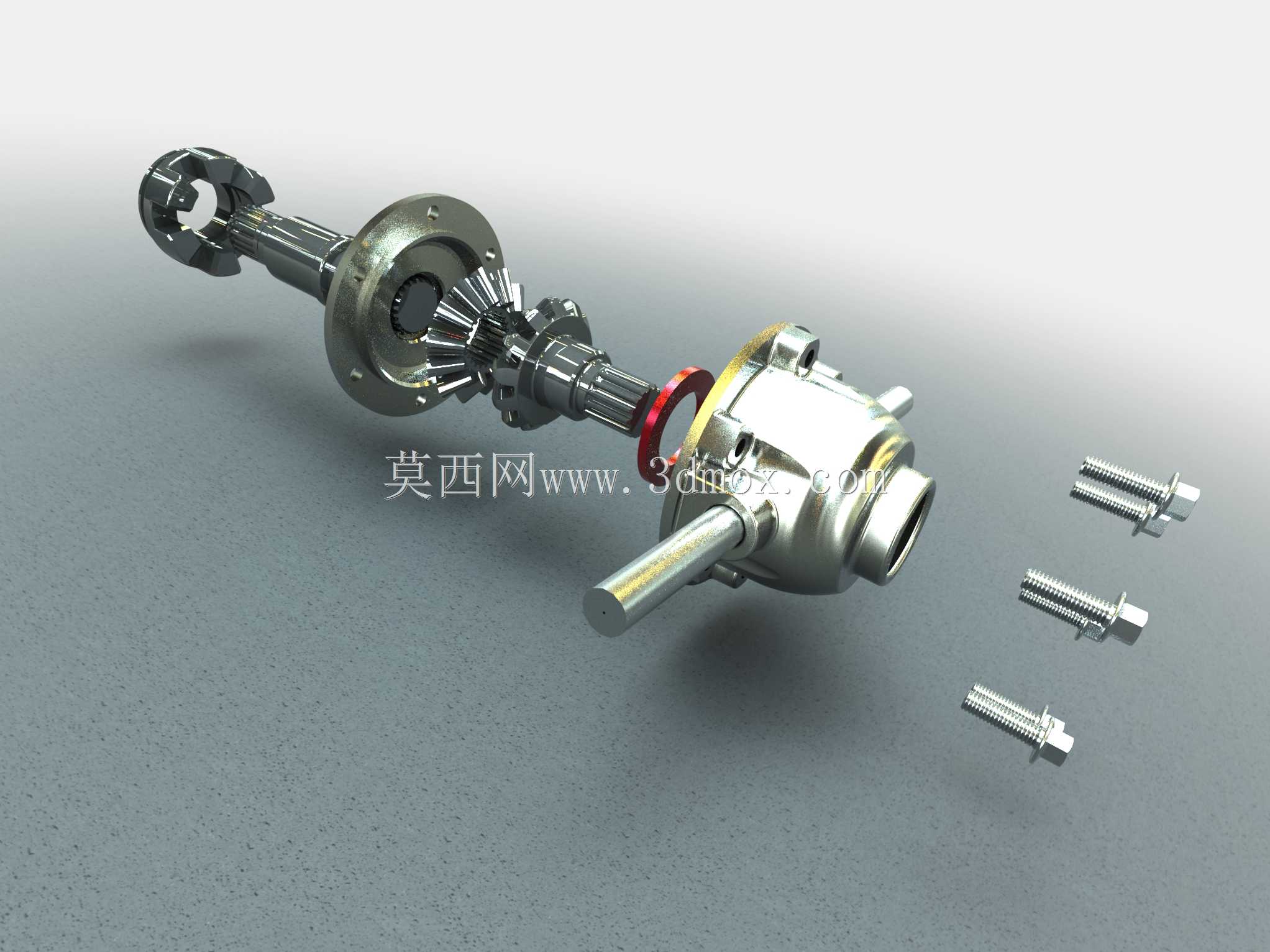

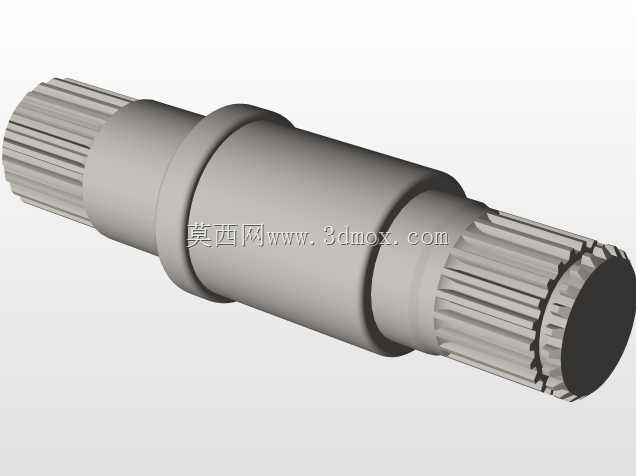

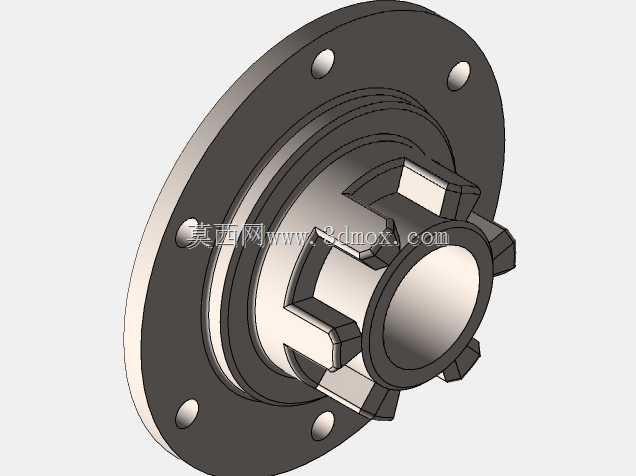

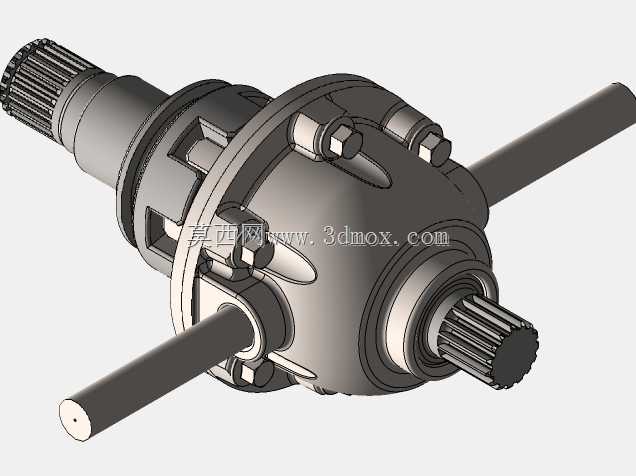

　　在中小功率动力传输场景中，这类同轴布置的双输出轴换挡机构，常被应用在小型代步设备、园林作业机具、轻型输送装置的动力切换单元里，核心作用是在不切断动力输入的前提下，完成两路输出端的动力通断与转速匹配切换，相比外置拨叉式换挡结构，集成式的轴系布局能大幅压缩传动单元的轴向安装空间，降低整机传动部分的布局难度。从实际装配逻辑来看，该机构的核心承载基础是中间的花键主轴，输入侧的动力通过主轴端的外花键传入，轴身加工有不同模数的配合轴颈，分别对应支撑轴承、换挡滑套、定位隔套的安装位，两端伸出的光轴段作为动力输出端，可直接连接作业负载或者通过联轴器外接传动轮系，不需要额外加装转接轴套，能减少传动链上的连接间隙，降低动力传输过程中的回差。

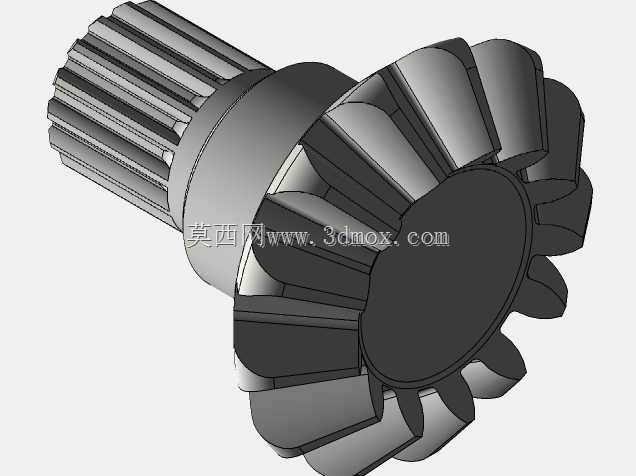

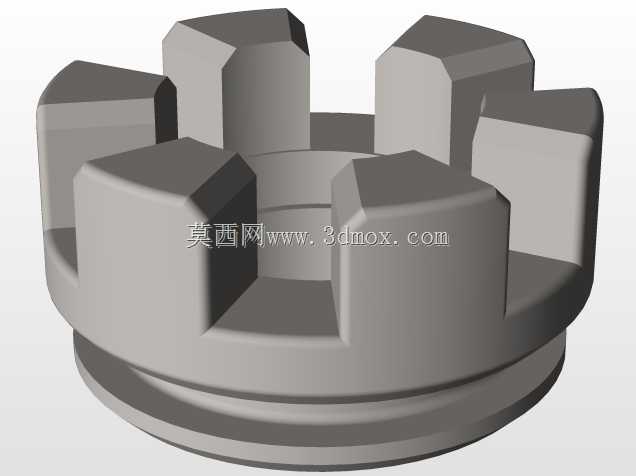

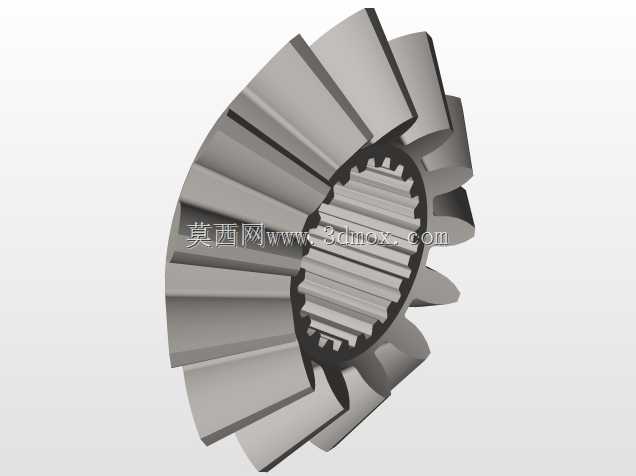

　　设计阶段首先要明确的是安装边界约束，这类集成式换挡组件的径向最大尺寸受限于壳体的内孔镗削精度，通常壳体对应位置的内孔公差要控制在H7级别，才能保证两端支撑轴承的外圈配合过盈量在合理区间，避免轴承运转过程中出现外圈蠕变磨损；轴向尺寸的核心控制点是换挡滑套的行程余量，滑套在花键轴上的滑动行程要比实际挂挡需要的啮合长度多出1.5-2mm的间隙，防止加工累积误差导致滑套挂挡不到位，或者退挡时出现卡滞。从功能实现逻辑上，滑套内侧的内花键与主轴上的外花键保持常啮合状态，滑套可沿轴向滑动，当滑套滑动到对应侧的结合齿位置时，滑套端部的结合齿与输出端的结合齿圈啮合，就能将主轴的动力传递到对应侧的输出轴上，两侧输出端可分别匹配不同的减速比或者负载方向，

　　实现单动力输入下的双路作业功能，比如在小型手扶作业设备上，一侧输出连接行走轮，另一侧输出连接作业刀具，通过滑套的滑动切换，就能单独控制行走或者作业功能的启停，不需要额外设置离合器单元。轴系的支撑采用两端深沟球轴承的布置方案，轴承内圈与轴颈的配合采用k6公差，保证内圈与轴同步转动，轴承外侧设置有轴用挡圈作为轴向定位，能承受换挡过程中产生的轴向冲击力，避免轴承出现轴向窜动；滑套的外圆位置加工有环形卡槽，用来安装换挡拨叉，拨叉的动作行程通过外部的操纵机构限位，不需要在轴系内部设置额外的定位结构，能简化轴身的加工工序。实际选型适配时，要重点核对输出轴的轴径与负载端的连接尺寸匹配度，两端伸出的光轴段可根据安装需求加工键槽或者平面，用来传递扭矩，不需要对主体轴系的结构做改动；花键部分的加工精度要满足GB/T 3478.1的6级精度要求，保证滑套滑动顺畅的同时，花键配合的侧隙控制在0.02-0.05mm之间，既能减少换挡时的冲击噪音，也能避免大扭矩传输时花键齿面出现应力集中。在装配流程上，需要先将一侧的轴承加热后压装到轴颈位置，待冷却固定后依次装入定位隔套、换挡滑套，再压装另一侧的轴承，装配过程中要在花键配合面涂抹少量低温润滑脂，减少滑套滑动时的摩擦阻力，轴承位置填充的润滑脂量要控制在轴承腔体的1/3到1/2之间，避免过量填充导致运转过程中温升高。这类轴系结构的受力特点是，正常挂挡状态下扭矩通过花键齿面均匀传递，齿面的接触应力沿齿长方向均匀分布，

　　换挡过程中滑套与结合齿的瞬间接触会产生短时冲击载荷，所以在材料选择上，主轴和滑套通常采用20CrMnTi材质做渗碳淬火处理，齿面硬度达到HRC58-62，芯部硬度保持在HRC30-40，既能保证齿面的耐磨性能，也能让芯部具备足够的韧性承受冲击载荷，避免换挡时出现断齿问题。从维护角度来看，这类集成式轴系的故障点通常集中在滑套结合齿的磨损、轴承的疲劳点蚀两个位置，日常检查时可通过手动扳动输出轴检测传动间隙，如果输出轴的周向转动间隙超过0.1mm，就需要拆解检查花键的磨损情况，轴承运转过程中如果出现异常噪音，要及时检查润滑脂状态以及轴承的游隙是否在合理范围。在整机布局时，该轴系的安装位置要尽量靠近动力输入端，减少输入侧的传动链长度，降低动力输入过程中的功率损耗，换挡操纵机构的拉索或者拉杆布置要保持直线度，避免弯折导致的换挡阻力增大，保证操纵手感顺畅。
