线性压缸精密液压执行组件结构设计

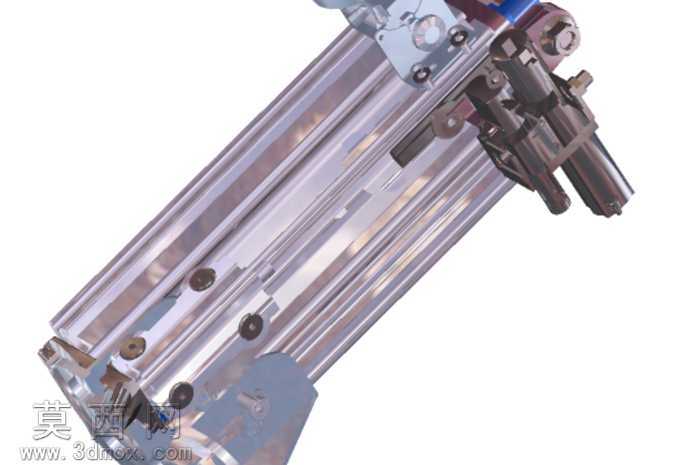

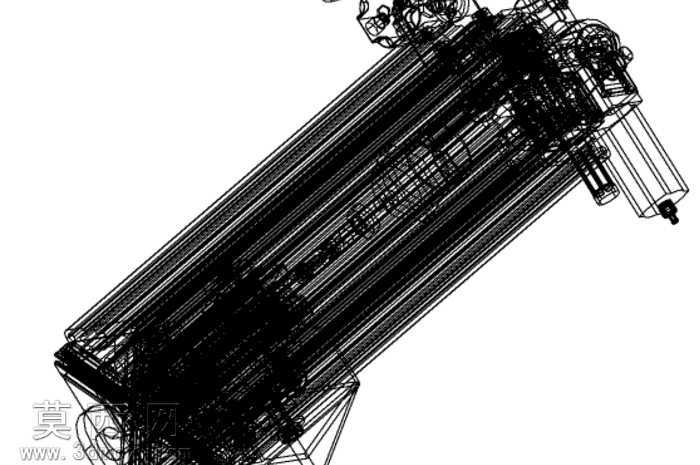

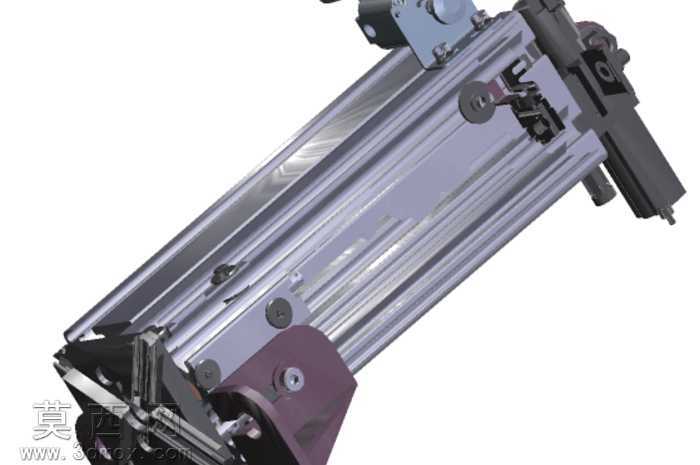

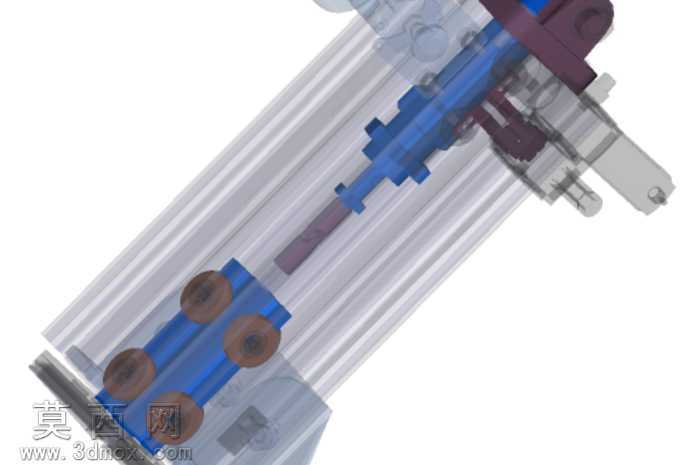

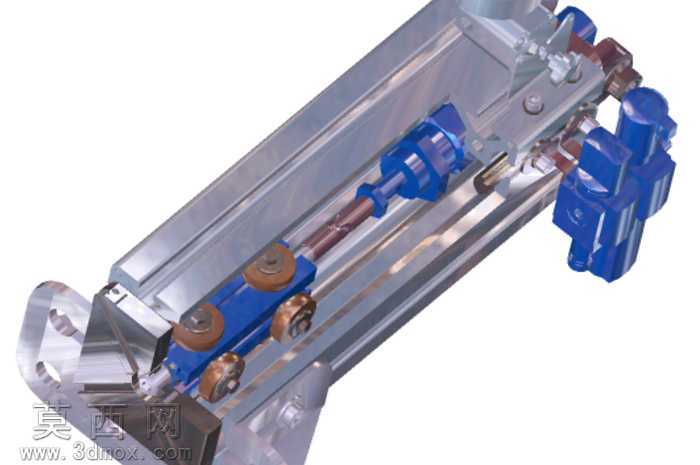

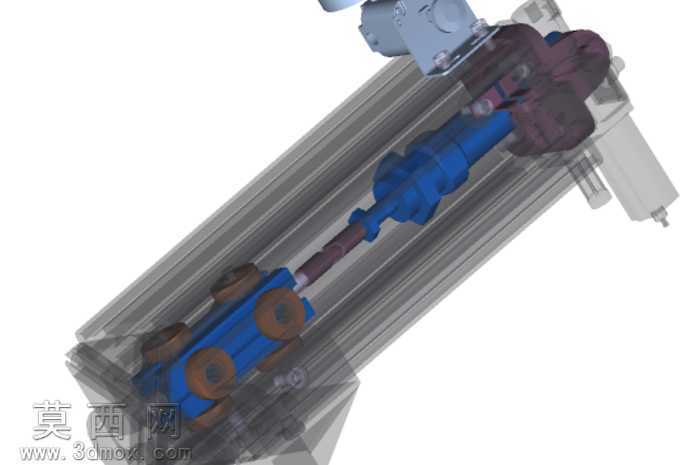

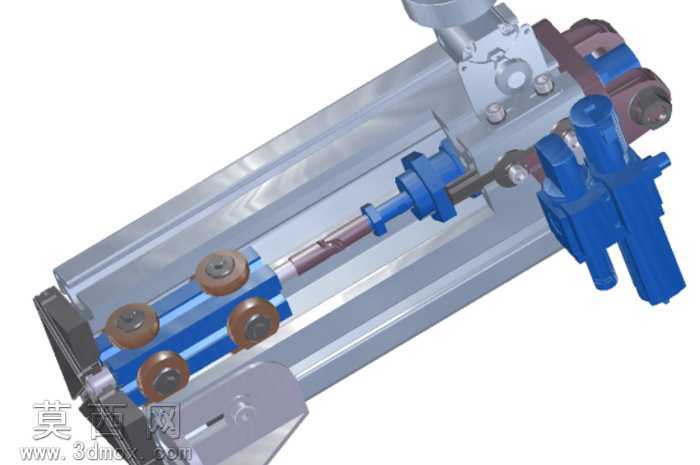

本线性压缸三维建模采用自顶向下的参数化设计思路，在三维建模环境中先完成整体功能布局的骨架搭建，明确压缸的行程范围、安装接口尺寸、负载输出参数后，再拆分各个子零件进行独立建模，确保各部件装配时无干涉、配合公差符合液压元件的行业设计标准。建模过程中对缸筒部分采用回转特征构建主体结构，精准还原缸筒内壁的高精度加工面特征，外壁的安装定位槽、传感器安装孔位均按照实际加工工艺排布，孔位的同轴度、位置度参数在建模阶段就做了约束校验，避免后续生产装配出现错位问题。针对压缸端部的阀组集成模块，建模时逐一还原了各个控制阀的安装接口、油道走向，内部油道的转折处做了圆滑过渡处理，既符合液压流体的流道设计要求，也在渲染时能够清晰展示内部油路的布局逻辑。材质渲染环节，缸筒主体采用抛光金属材质，调整材质的反射率、粗糙度参数还原镀铬缸筒的金属光泽，表面的细微加工纹理通过凹凸贴图实现，避免材质表现过于塑料感；端部的阀块、紧固件采用不同质感的金属材质区分，紧固件做了发蓝处理的材质效果，密封件部分采用耐油橡胶材质，调整材质的漫反射参数体现橡胶的哑光质感，不同部件的材质区分清晰，能够直观分辨各个零件的功能属性。结构设计上，该线性压缸集成了位置反馈组件与控制阀组，无需外接额外阀块即可完成压力、行程的闭环控制，建模时对活塞与缸筒的配合间隙、密封件的安装槽尺寸做了精确还原，活塞上的导向环、密封沟槽的尺寸均符合液压密封件的安装规范，保证虚拟装配状态下能够直观展示密封结构的布局。整体模型完成后做了全局干涉检查，对运动部件做了行程范围内的运动仿真验证，确保活塞在全行程运动中与缸筒、端盖、阀组无碰撞，各个外接管路的接口位置预留了足够的安装操作空间，安装法兰的孔位尺寸适配主流的工业压装设备安装标准，能够直接用于液压系统的方案展示、装配培训以及后续的工程出图参考。
