石油炼化用真空精馏VAC塔结构设计

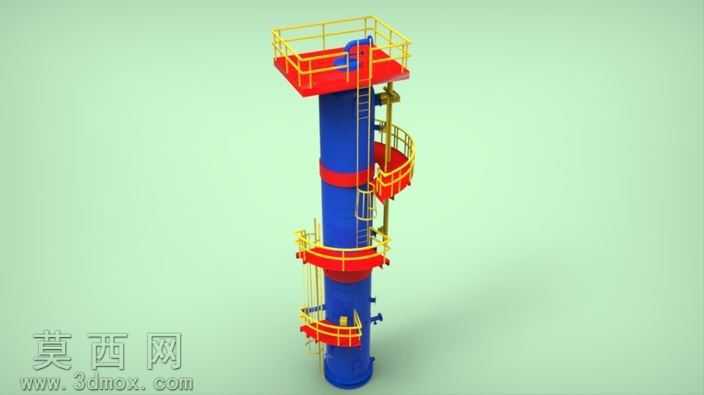

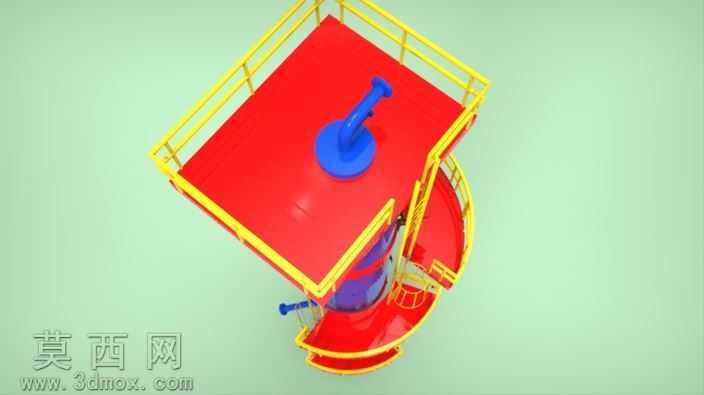

本VAC塔三维模型采用参数化建模思路完成整体搭建，建模阶段优先梳理塔器核心功能逻辑，以真空精馏作业的工艺需求为核心锚点，先完成塔体主筒体的基准轴定位，通过拉伸、抽壳特征构建承压筒体的基础轮廓，严格匹配石油炼化场景下塔器的壁厚设计规范，保证筒体结构的承压合理性。模型顶部设置蓝色真空接管组件，通过凸台拉伸、圆角过渡特征完成接口结构制作，精准还原真空抽气接口的法兰连接形态，保证接口与外部真空管路的装配匹配度。塔体外部配套多层环形操作平台，平台面板采用醒目的红色哑光材质模拟防滑防锈的工业涂层质感，平台边缘设置黄色安全防护栏杆，通过线性阵列特征快速完成栏杆立柱与横杆的排布，既保证防护结构的完整性，也兼顾建模效率；平台之间设置螺旋式爬梯结构，爬梯踏步做防滑纹理的凹凸特征处理，爬梯与平台衔接处设置安全过渡扶手，还原现场作业的安全防护设计细节。渲染阶段采用柔和的工业场景漫射光源，调整不同部件的材质反射参数：筒体部分采用金属哑光材质模拟碳钢喷塑的工业质感，平台涂层调整粗糙度参数还原防滑漆面的漫反射效果，栏杆部分采用亮黄色半光泽材质匹配工业安全防护的色彩规范，接管组件采用深蓝色工程塑料质感的材质区分功能部件，整体渲染效果层次分明，各结构部件辨识度高。模型完整还原了VAC塔的外部装配结构，各部件之间的装配关系清晰，无结构干涉问题，可用于石油炼化场景的设备布局演示、作业安全培训课件制作，也可作为塔器类设备结构设计的参考素材，帮助设计人员快速梳理真空塔的外部结构组成，优化平台与爬梯的布局合理性，兼顾设备的工艺功能与现场操作的安全便捷性。
