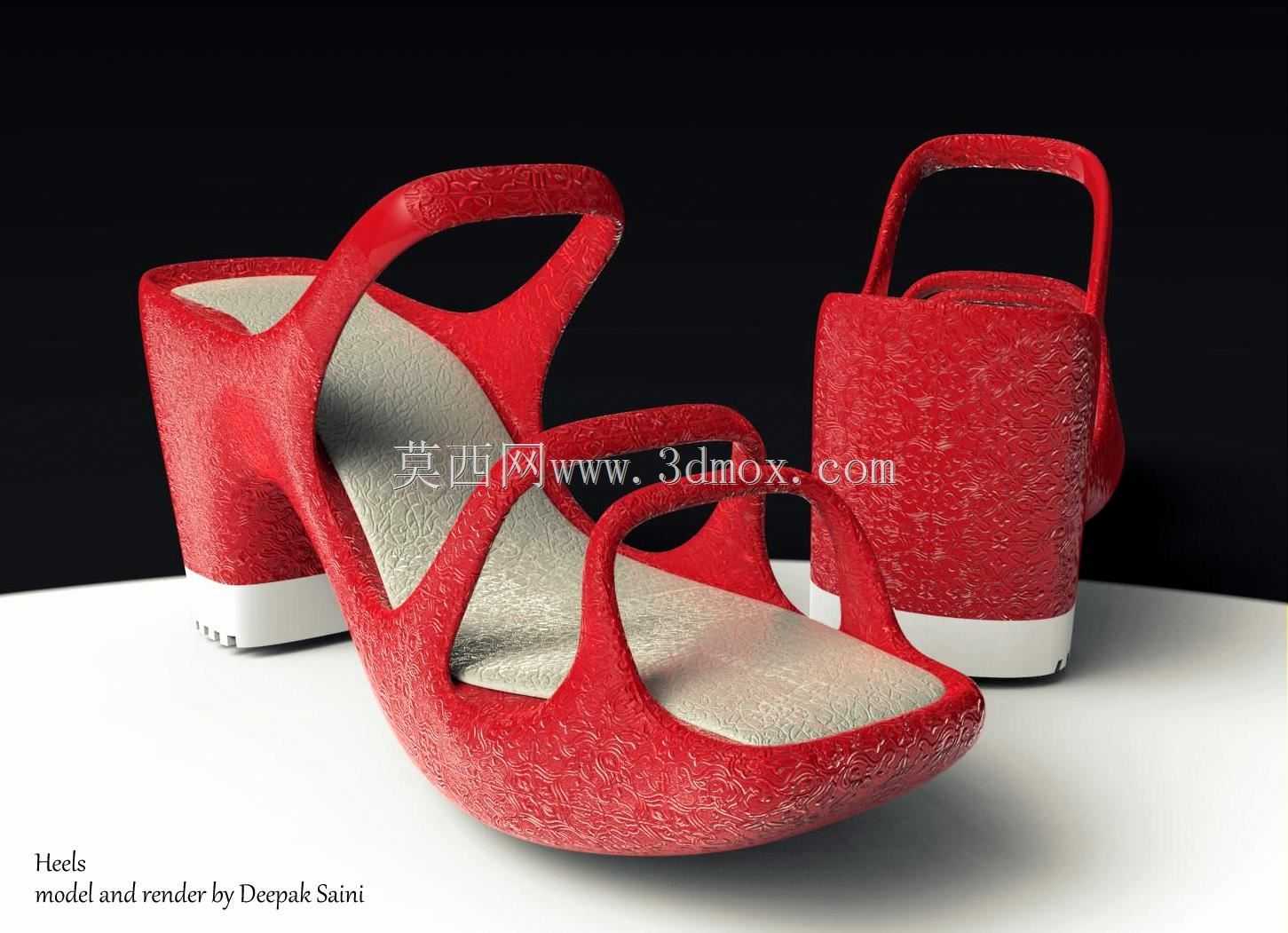

红色粗跟露趾女式凉拖三维结构设计

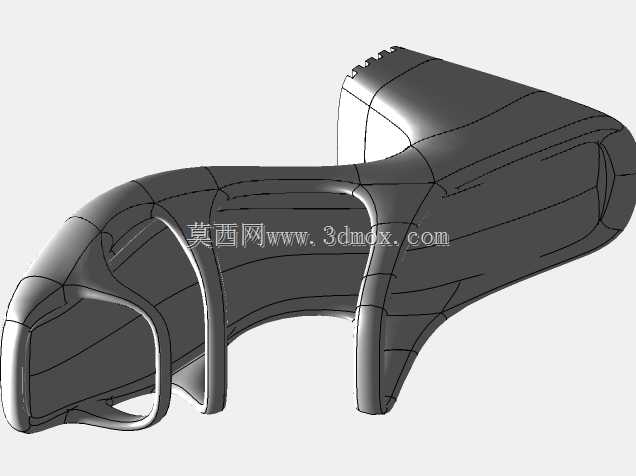

　　日常鞋履开发流程中，这类粗跟露趾凉拖的三维结构建模，核心要平衡穿着贴合度、结构强度与外观造型的统一，先从足部受力逻辑切入拆解设计细节。首先看鞋床部分，建模时完全贴合人足跖骨、跟骨的自然承压曲面，前掌位置预留3mm左右的软质垫层安装槽，对应日常行走时前掌的反复弯折区域，槽体边缘做R2圆角过渡，避免垫层装配后出现翘边、硌脚的问题；足弓位置做12°的自然隆起支撑，匹配多数成年女性足弓的生理弧度，减少长时间站立带来的足弓劳损，鞋床表面的纹理做0.2mm深度的微凹凸处理，既可以增加与足底的摩擦力防止打滑，也不会因为纹理过深积存污渍，方便日常清洁。

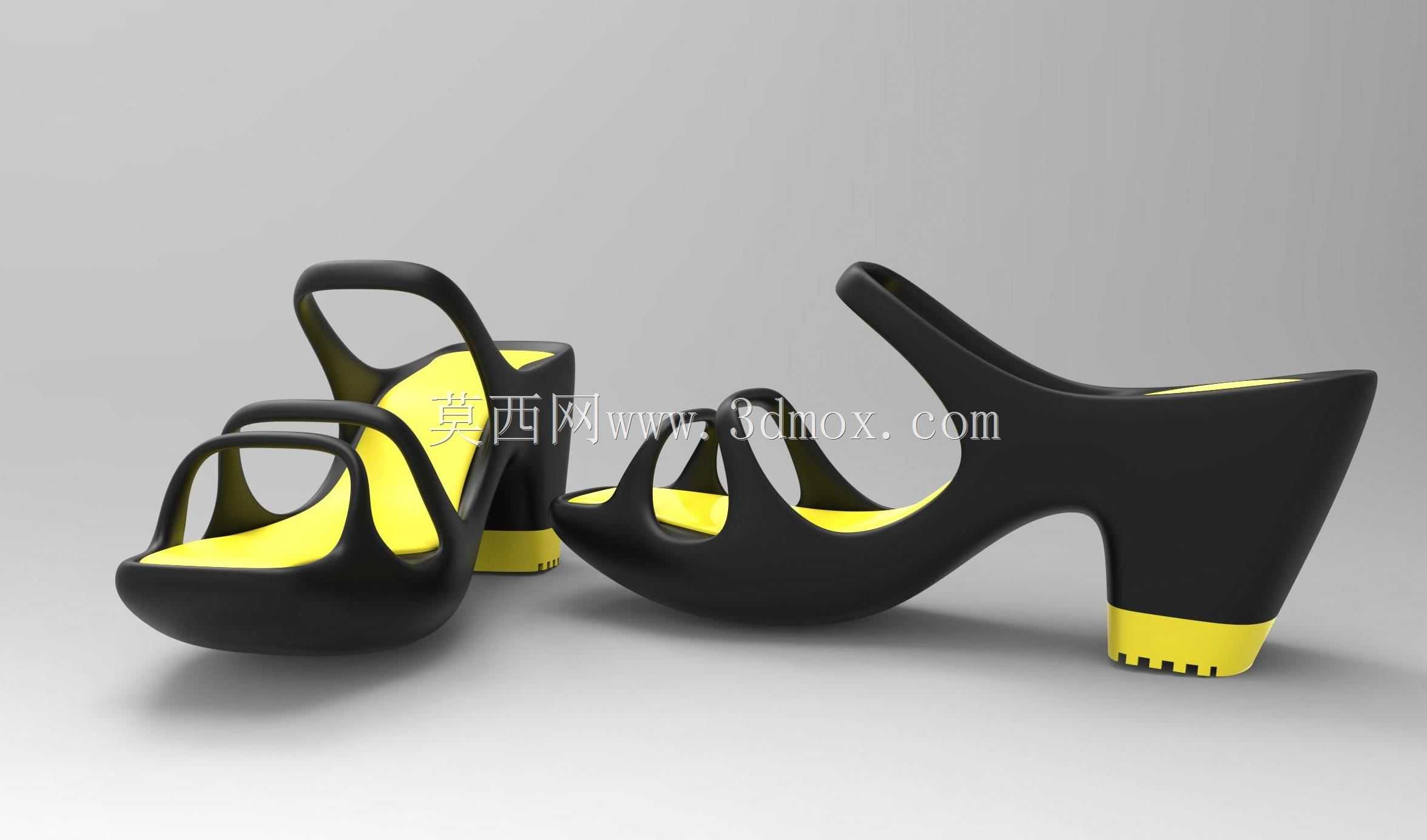

　　鞋身的绑带结构采用一体化流线造型，没有额外的拼接缝，对应注塑成型的工艺要求，绑带厚度均匀控制在4mm，从鞋头位置的趾间固定带向后延伸，分出两条侧带连接后跟鞋帮，所有弯折位置都做渐变壁厚处理，弯折活动区壁厚减薄至3.2mm，与鞋床连接的受力根部加厚至5mm，既保证绑带能随足部活动产生适度形变，不会卡压脚背皮肤，也能避免反复弯折后出现应力断裂的问题。后跟的粗跟结构是这款鞋的核心受力部件，建模时将鞋跟与鞋床主体做一体化连接，接触面积从鞋跟顶部的85mm×60mm向下渐变收窄至跟底的60mm×45mm，整体跟高控制在75mm，跟身做微向后倾斜5°的角度设计，匹配行走时重心向后的偏移轨迹，降低崴脚风险；跟底位置预留10mm高度的耐磨跟片安装槽，槽内设置两个直径3mm的定位柱，方便后期更换磨损的跟片，不需要整体更换鞋身，提升产品的使用寿命。

　　从安装边界与适配场景来看，这款鞋的整体长度适配230mm标准女鞋36码的脚长基准，建模时在鞋头位置预留8mm的活动余量，鞋身最宽处对应前掌跖骨位置宽度为82mm，不会挤压前掌两侧；后跟鞋帮的内圈周长设置为220mm，贴合脚踝后侧的生理曲线，上边缘做R3的圆角包边处理，避免行走时磨破脚踝皮肤。材质适配层面，三维结构预留的壁厚公差完全适配TPU软胶注塑或者3D打印柔性耗材的成型要求，所有转角位置的圆角都不小于R1.5，避免注塑时出现缺胶、应力集中的问题，也方便3D打印时不需要额外添加大量支撑，减少后期打磨的工作量。

　　实际应用场景中，这类结构的凉拖既可以作为日常居家穿着的拖鞋使用，也可以更换外底防滑材质后作为夏季外穿的休闲凉鞋，建模时的结构拆分完全适配模块化生产需求，鞋床、绑带、跟片可以分别采用不同硬度的材质生产，鞋床主体采用邵氏硬度65A的软质TPU保证支撑性，绑带采用邵氏硬度55A的更软材质提升贴合舒适度，跟片采用邵氏硬度85A的耐磨材质提升耐用性，不同材质的连接位置都设计了嵌入式卡扣结构，装配时不需要额外使用胶粘剂，既提升生产效率，也方便后期损坏部件的更换维修。

　　建模过程中还需要考虑实际穿着的受力形变模拟，在足跟承压1.5倍人体重量的工况下，鞋跟的最大形变量控制在1.2mm以内，不会出现跟身歪斜的问题；前掌弯折位置在反复弯折10万次的模拟测试中，最大应力值低于材质的疲劳断裂阈值，保证日常穿着3个月以上不会出现绑带断裂、鞋床开裂的问题。鞋身外表面的纹理做细磨砂质感处理，粗糙度控制在Ra1.6，既不会因为表面太光滑容易留划痕，也不会因为纹理过粗容易积存灰尘，日常打理只需要湿抹布擦拭即可清洁干净。
