复古燧发式手持火器结构设计模型

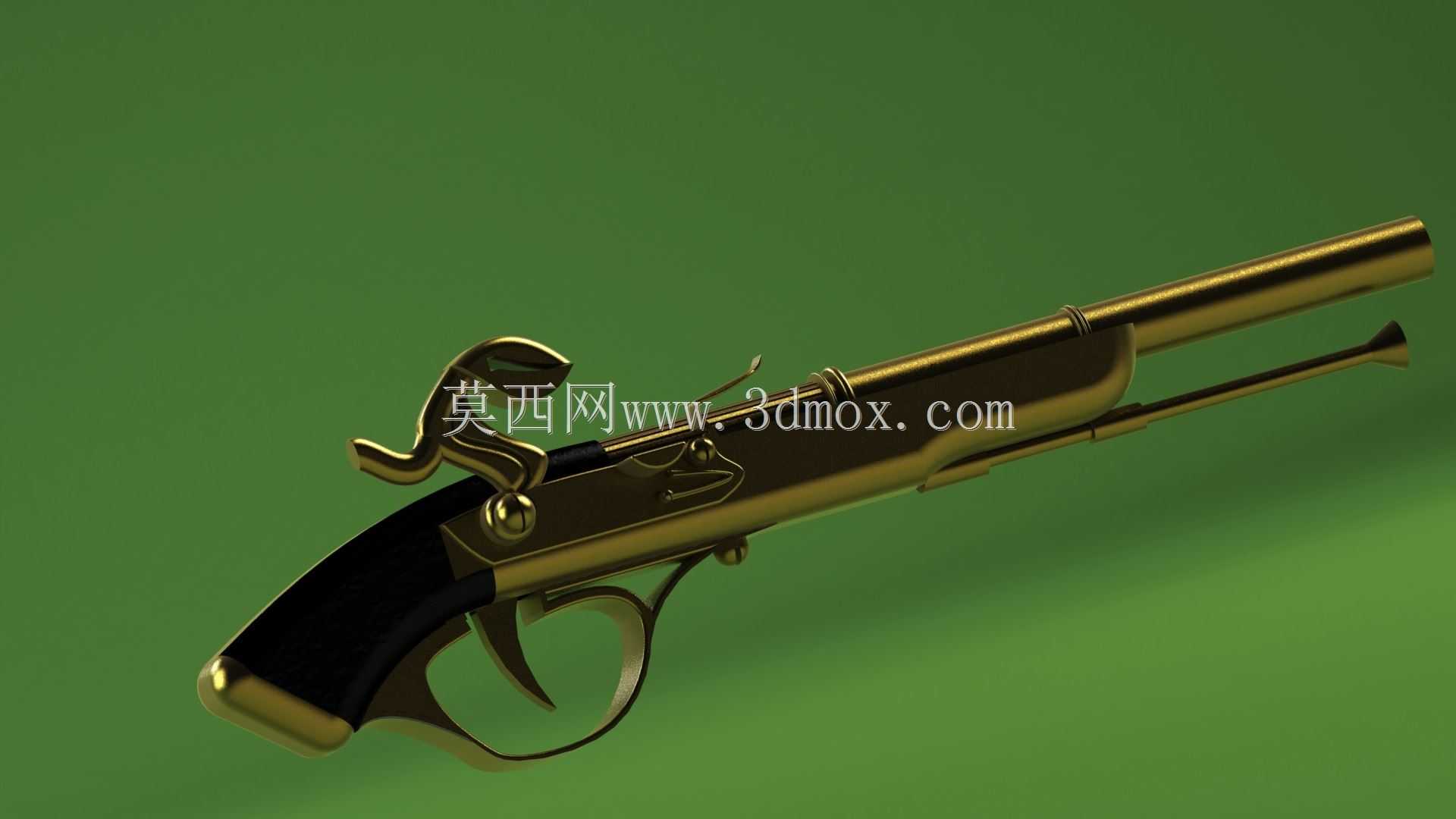

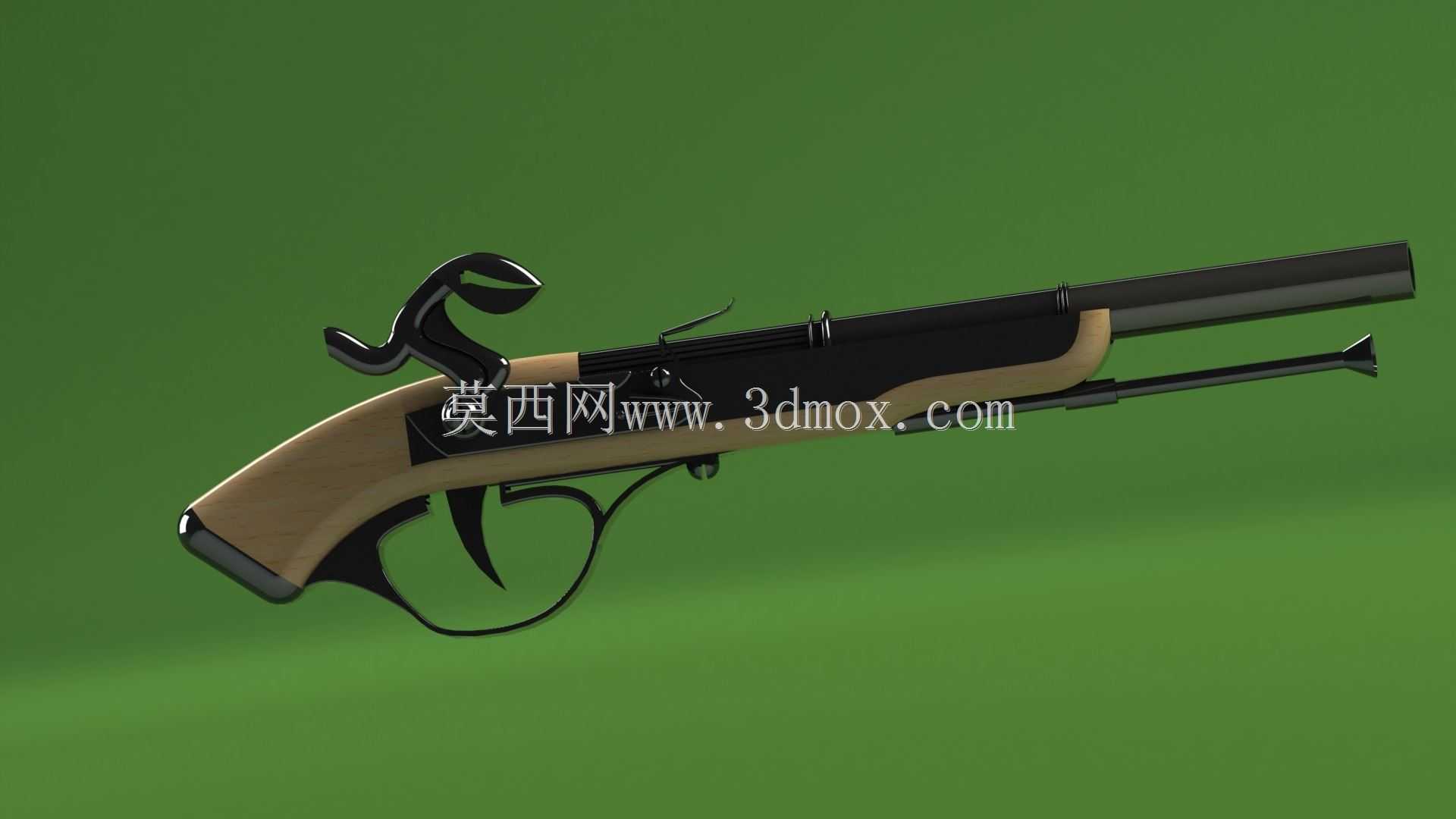

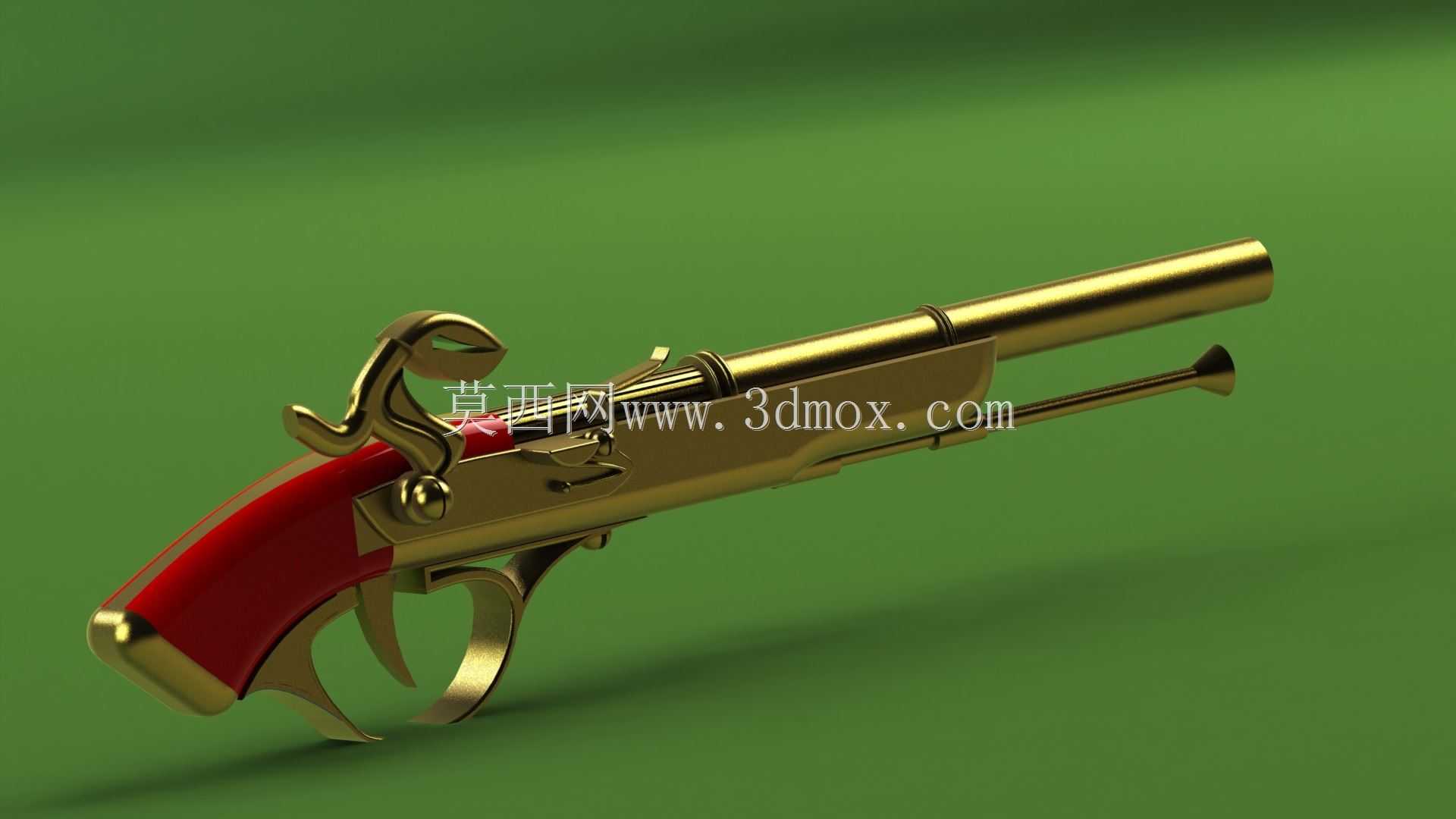

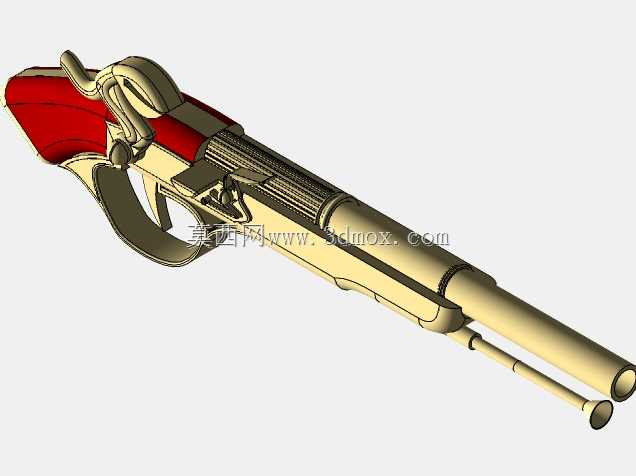

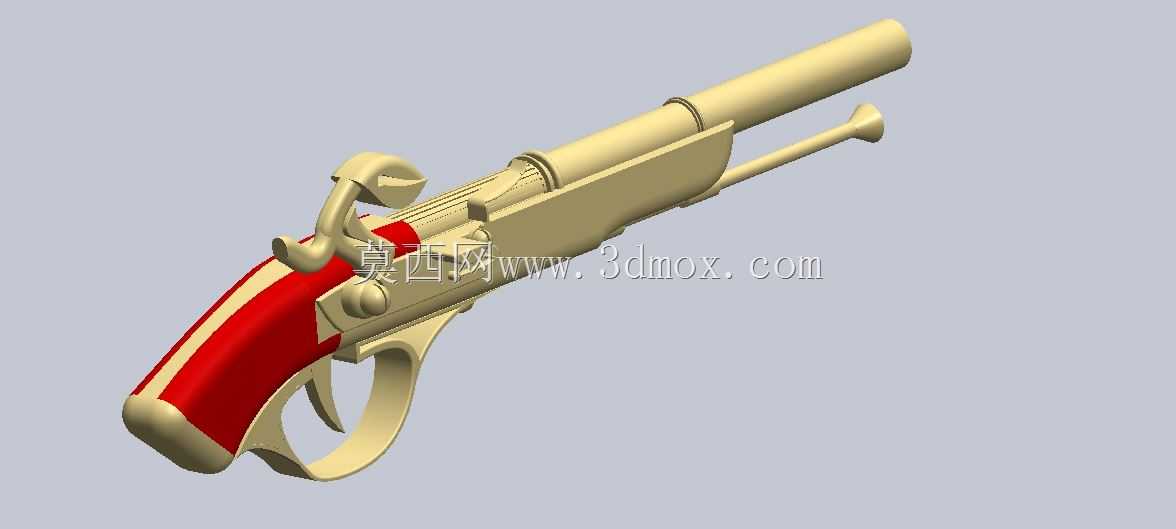

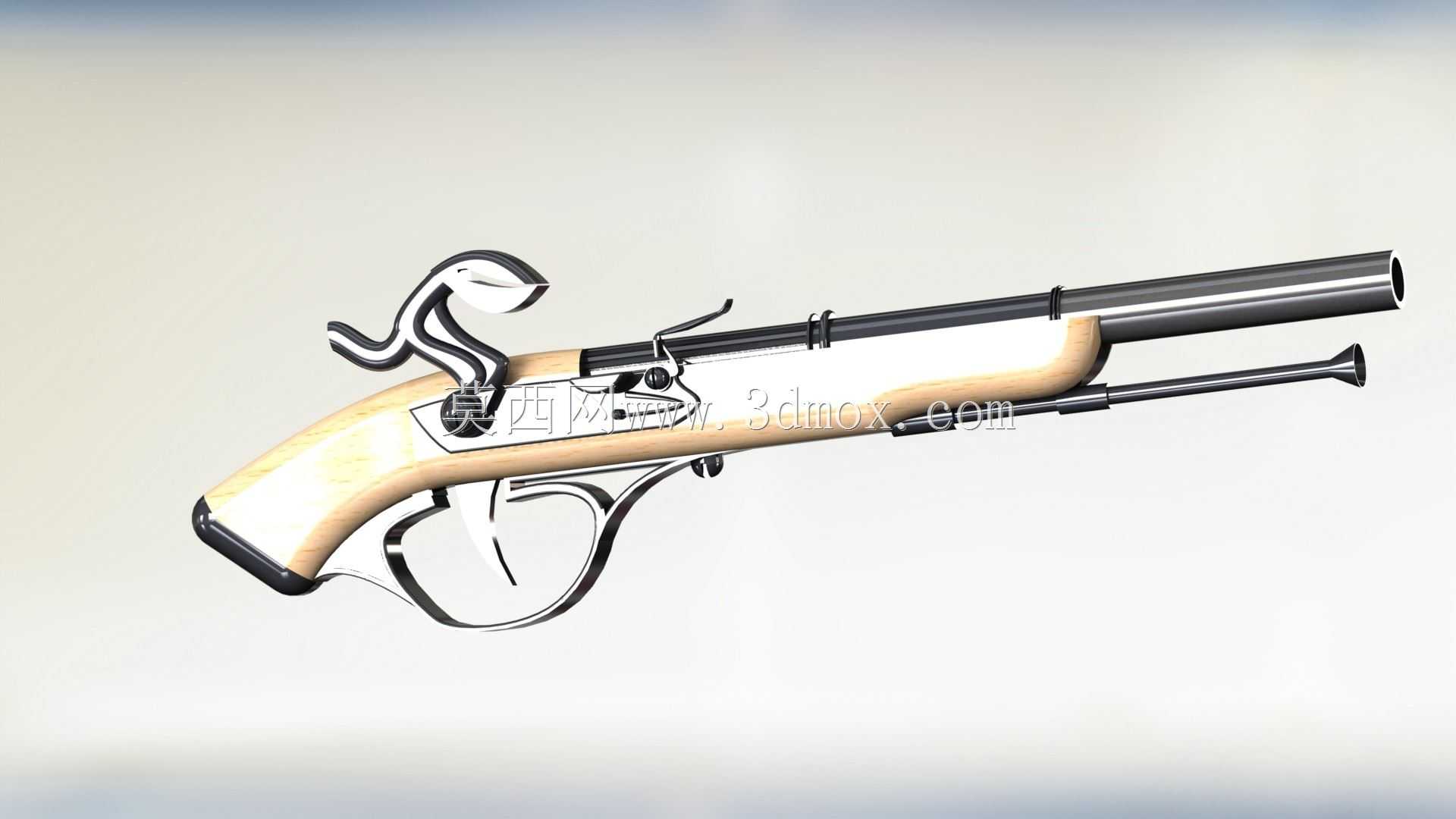

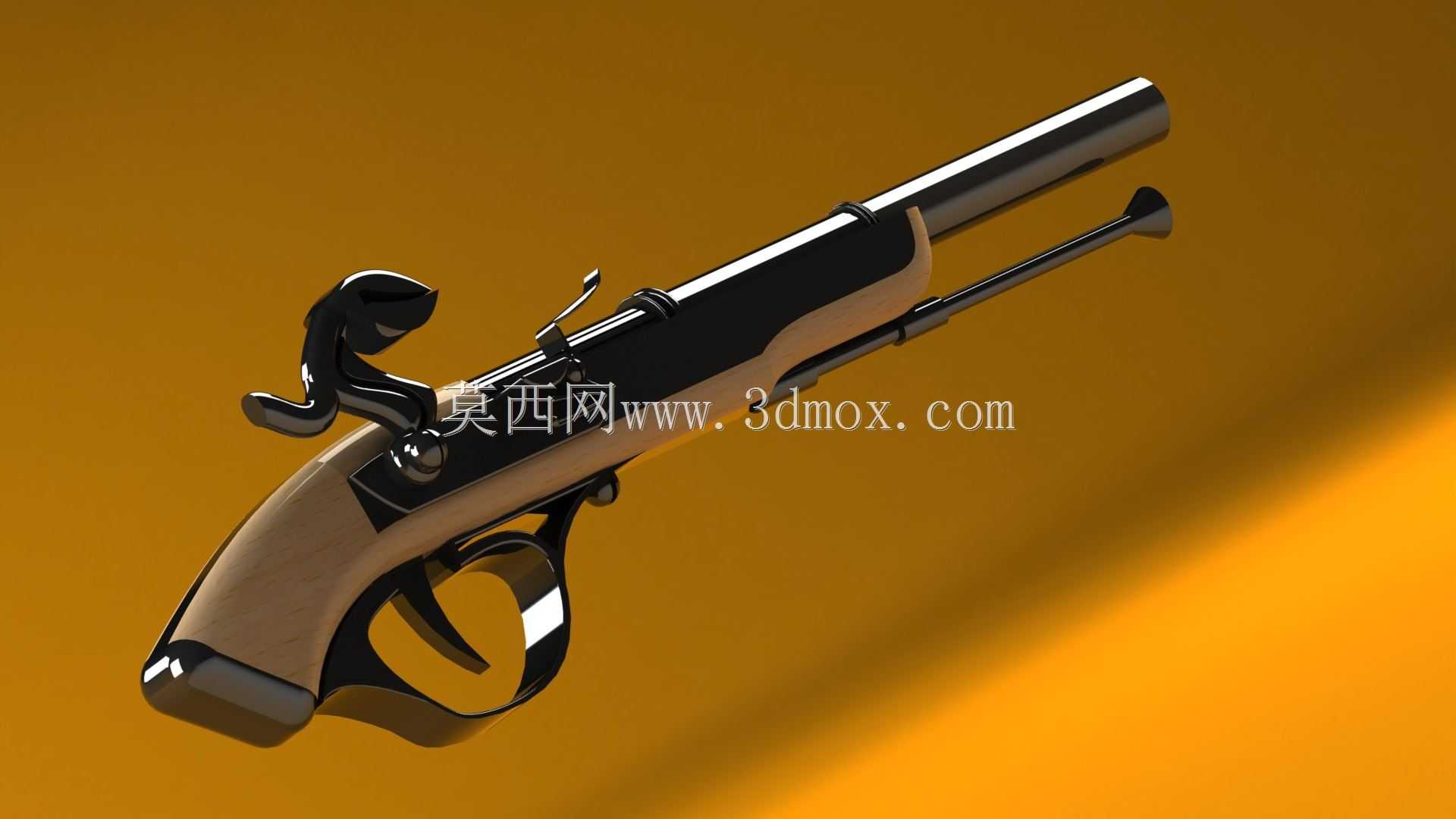

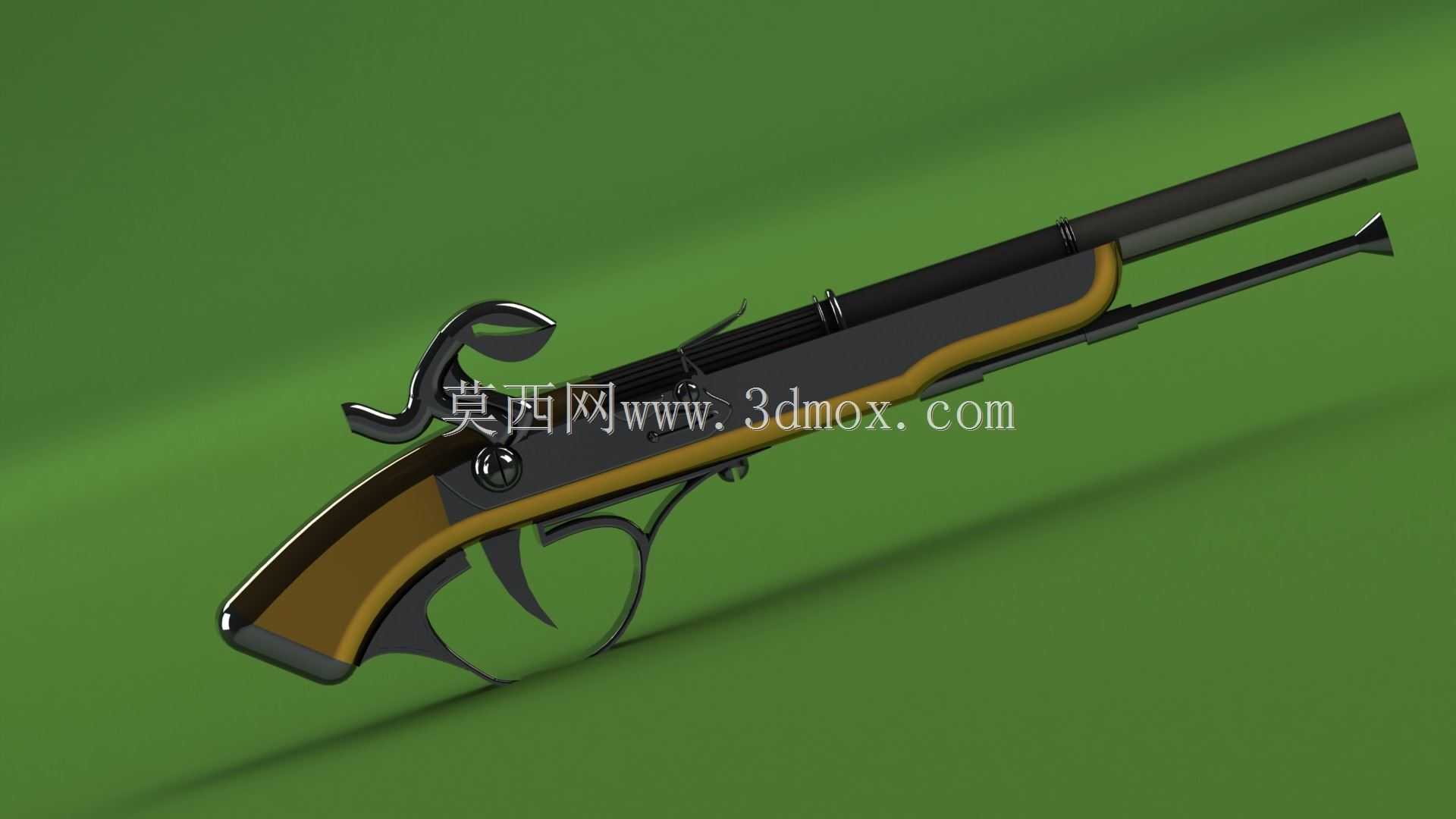

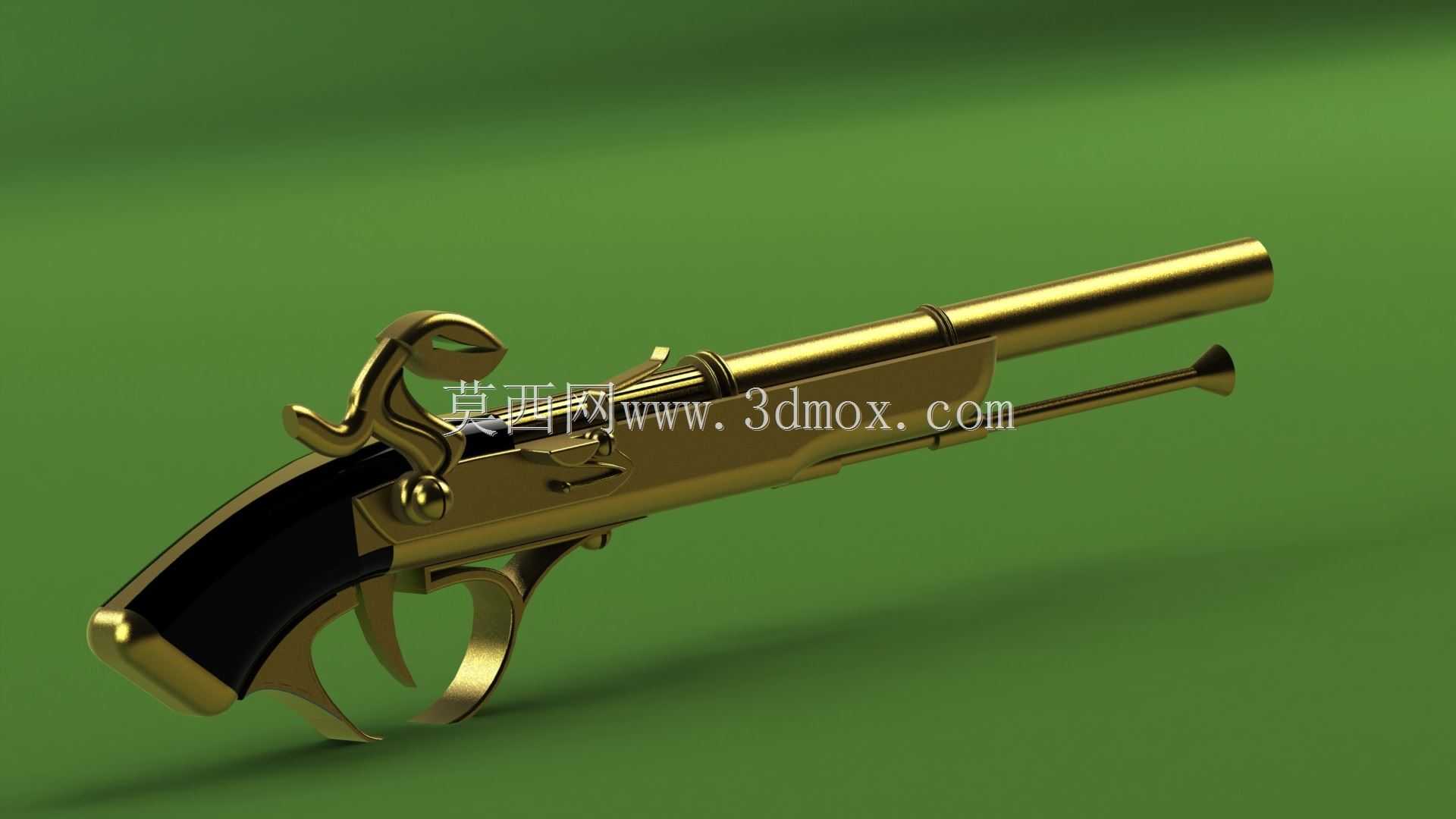

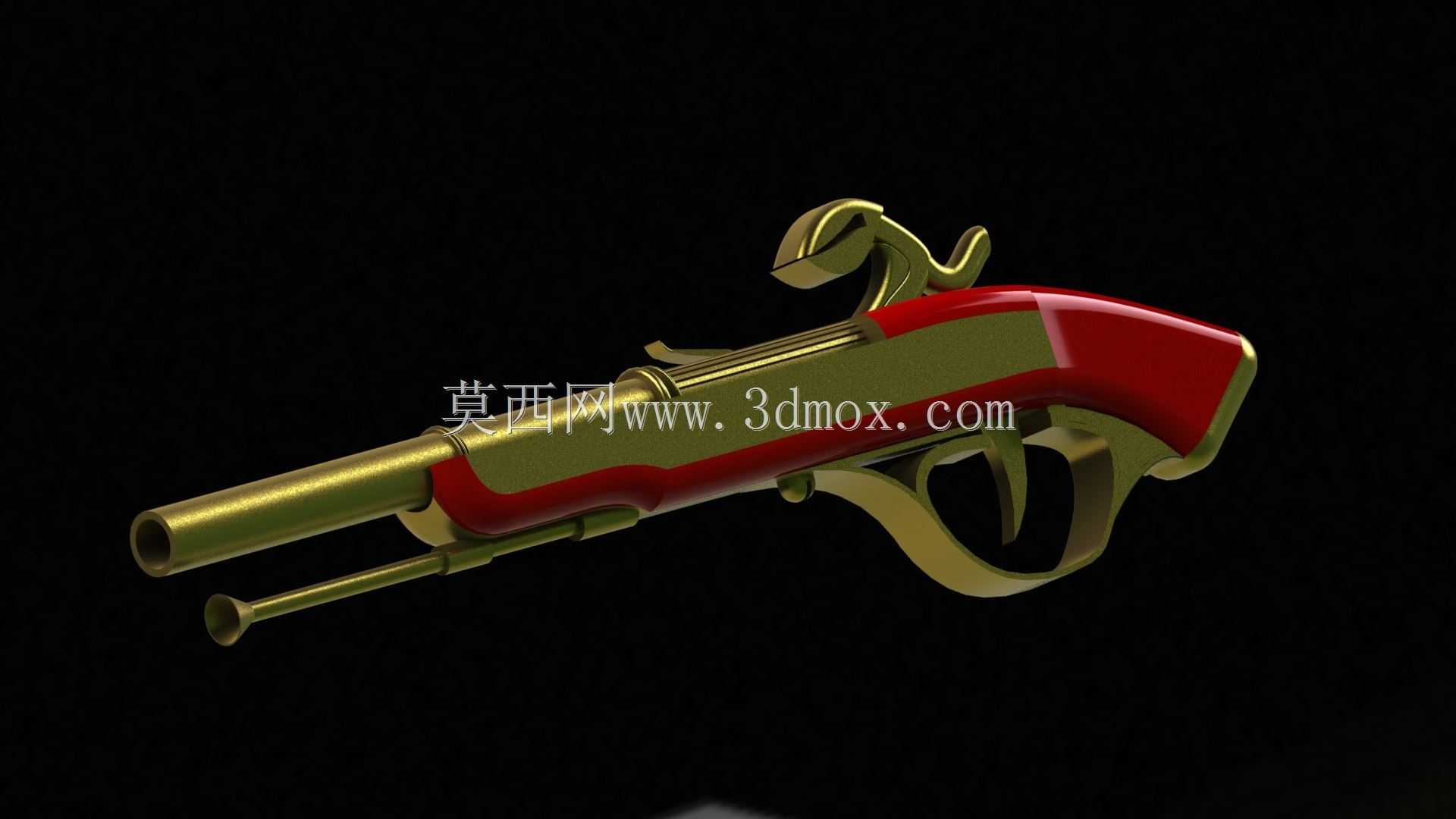

　　这款燧发手持火器的三维结构设计，核心围绕早期点火式火器的机械动作逻辑搭建，整体构件拆分完全贴合实物装配关系，可直接用于古兵器复原、影视道具制作、历史展品复刻等场景。从结构组成来看，模型完整还原了燧发机构的核心传动链路：击锤部分采用偏心回转结构，燧石夹持槽的开合角度经过反复校核，保证扣动扳机时，燧石与药池盖的摩擦行程刚好能够产生足够落点的火星，同时药池盖的联动翻转结构与击锤动作做了时序匹配，击锤下落前0.2秒药池盖自动翻开，避免火星被盖板遮挡，这套联动关系在建模时做了运动干涉检查，所有铰接点的转动间隙控制在0.15mm以内，既保证动作顺畅，又不会出现构件松垮的问题。

　　枪管部分采用等壁厚圆筒结构，尾部药室做了局部加厚处理，对应早期火器的承压需求，枪管下方的推弹杆采用滑动配合设计，与枪管下方的固定卡箍间隙控制在0.1mm，抽拉时无卡滞，推弹杆头部做了圆弧过渡，避免装填时损伤药室内壁。握把部分采用贴合手型的曲面造型，曲面曲率参考了成年男性手掌握持的人机工程数据，握把与金属机匣的连接采用嵌入式榫卯结构加横向固定销的组合方式，安装时先将木质握把的榫头插入机匣尾部的定位槽，再敲入横向固定销即可完成固定，这种连接方式既符合早期火器的装配工艺，也能保证握持时的结构强度，不会出现握把松动的问题。

　　从安装边界来看，整体模型的横向总长度控制在380mm左右，枪管外径18mm，内径14mm，击锤处于待击位置时的整体高度为160mm，握把最宽处为42mm，所有外露金属构件的边缘都做了R0.5的圆角处理，既还原了古旧金属件的打磨质感，也避免了道具使用过程中出现锐边划伤的问题。在实际应用场景中，这套模型可直接用于1:1比例的影视道具制作，拆分后的零件图可直接对接3D打印或者失蜡铸造工艺，金属零件部分可以采用黄铜铸造后做旧处理，握把部分可以采用胡桃木切削加工，最终成品的动作连贯性能够完全还原真实燧发枪的操作流程：扳动击锤至待击位置、打开药池盖装入引药、关闭药池盖、从枪口装入发射药与弹丸、用推弹杆压实、扣动扳机完成击发，整套动作的结构逻辑在模型中都做了完整的运动约束，不需要额外调整即可做动作演示。

　　设计过程中特意规避了现代枪械的结构特征，所有构件的造型都参考了17-18世纪欧洲燧发手枪的实物比例，扳机护圈的弧形曲线、击锤的装饰性造型、金属构件表面的简化装饰线条都做了还原，同时没有添加多余的雕花等复杂特征，既保留了复古火器的辨识度，也降低了后续加工的难度。对于古兵器复原从业者来说，这套模型的结构尺寸可以直接作为测绘参考，不需要重新测绘实物就能完成复刻品的制作；对于科普展品制作来说，模型的运动结构可以直接用于互动展项的开发，观众可以手动操作击发结构，直观了解早期火器的工作原理，所有铰接部位的耐磨衬套结构在模型中也做了预留，长期互动操作也不会出现构件磨损松旷的问题。
