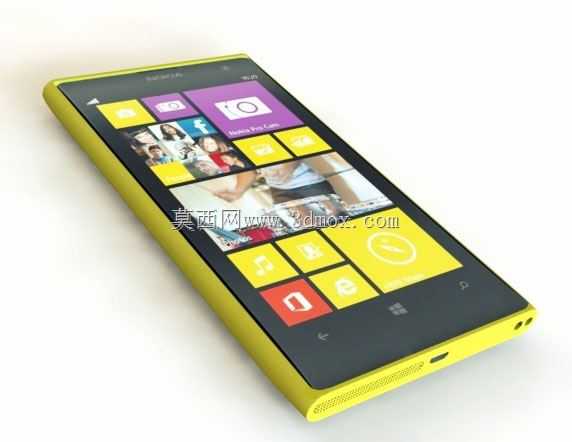

诺基亚Lumia1020智能手机外观结构建模

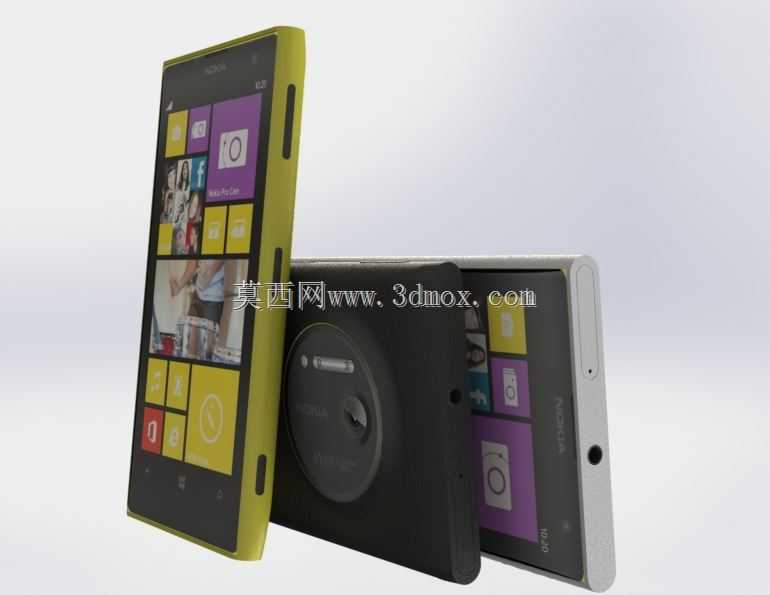

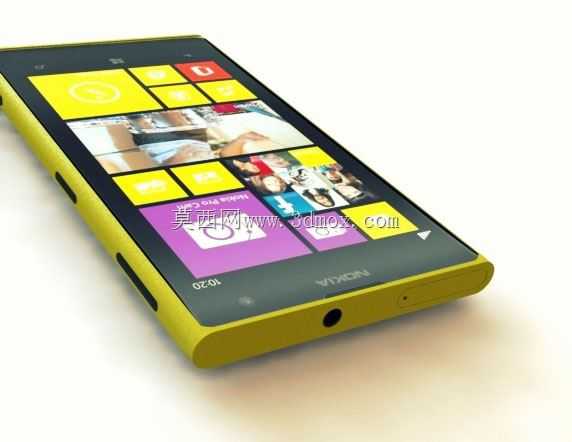

　　本次建模还原的是一款主打影像功能的直板触控智能手机，在消费电子结构设计领域，这类手持通讯终端的建模需要兼顾外观曲面顺滑度、内部元器件堆叠边界、人机交互握持手感多重要求，是数码产品结构设计的典型练习载体。从实际应用场景来看，这类手持移动终端的三维模型可用于产品外观手板制作前的结构验证、保护套等周边配件的开模设计参考、数码产品陈列展示的数字素材搭建，也可作为消费电子结构设计教学中，讲解直板机堆叠逻辑、曲面造型技巧的实操案例。从产品功能特性来看，该机型背部搭载大尺寸影像模组，机身采用聚碳酸酯一体化成型外壳，正面覆盖整块触控显示屏，底部预留麦克风开孔、数据接口与扬声器出声孔，侧边设置实体按键，顶部预留耳机接口与降噪麦克风开孔，

　　所有功能开孔的位置都需要匹配内部主板、声学器件、接口元件的安装位置，建模时需要严格对齐各元器件的安装基准面，避免出现结构干涉。设计思路上，这类一体化机身的建模优先处理机身中框的大曲面过渡，首先根据握持手感确定机身侧边的R角曲率，整机厚度控制在10mm左右的手持舒适区间，机身宽度控制在70mm上下，适配多数成年人单手握持的掌宽范围，背部曲面从侧边向中心平缓过渡，既保证大尺寸摄像头模组的安装空间，也避免握持时出现硌手的棱角。屏幕部分采用2.5D弧面玻璃与中框衔接，玻璃边缘的倒角曲率需要和中框的R角做连续过渡，避免出现拼接断差，影响外观整体性。按键部分采用独立式实体按键，按键与机身开孔的单边间隙控制在0.1mm，既保证按键按压的活动行程，

　　也避免间隙过大进灰或者晃动。接口部分的建模需要匹配通用Micro USB接口的标准安装尺寸，接口周围的塑胶壁厚控制在0.8mm以上，保证插拔时的结构强度，扬声器出声孔采用阵列式微孔设计，单个孔径0.8mm，孔间距1.2mm，开孔区域需要避开内部电池的安装位置，对齐扬声器音腔的出声通道，保证声学性能不受影响。摄像头模组部分的凸起高度控制在2mm以内，模组周围的装饰圈采用倒角过渡，避免日常放置时磨损镜片，模组的安装基准面与机身背部的曲面需要做垂直对齐，保证镜头光轴与机身平面垂直，避免拍摄出现画面倾斜问题。从安装边界来看，整机内部的堆叠空间需要预留1mm以上的安全间隙，屏幕模组与中框之间预留0.2mm的泡棉安装空间，

　　电池仓的尺寸比标准电池尺寸大0.3mm，方便电池装配与后期更换，主板区域的屏蔽罩安装位需要预留0.5mm的高度空间，避免屏蔽罩与后壳接触造成信号干扰。建模过程中所有曲面都需要做G2连续处理，保证外观面的顺滑度，没有明显的折痕与凹凸，分模线位置设置在机身侧边的视觉盲区，避免影响外观质感，所有转角位置都做圆角处理，避免应力集中导致外壳开裂，同时提升握持的舒适度。这类手持通讯设备的建模，核心是在有限的机身空间内平衡功能布局、结构强度与人机体验，每一处曲面、每一个开孔的位置都需要对应实际的功能需求，不能只追求外观造型而忽略结构合理性，这也是消费电子结构设计与纯外观造型设计的核心区别。
