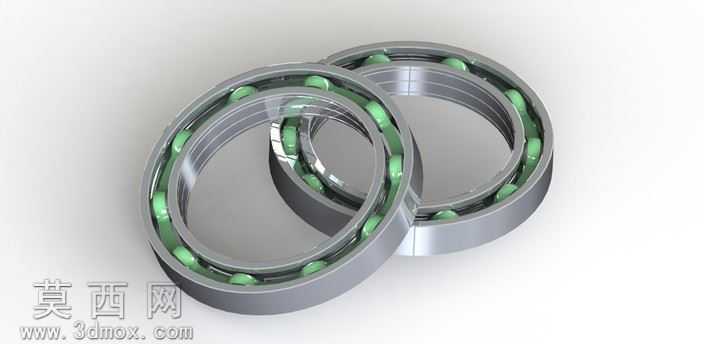

双列深沟球滚动轴承三维结构模型

本模型为双列深沟球滚动轴承的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先通过旋转凸台命令生成轴承内圈、外圈的基体轮廓，精准控制滚道的曲率半径与同轴度公差，确保内外圈滚道的球面弧度与滚动体完全匹配。滚动体部分采用球形实体建模，按照双列排布的设计要求完成圆周阵列，阵列过程严格控制相邻滚动体的间距，避免出现干涉问题，同时保证滚动体与内外圈滚道的接触位置符合实际轴承的受力设计逻辑。保持架部分采用分体式结构建模，通过拉伸、切除命令完成兜孔结构设计，兜孔弧度与滚动体外径适配，既能够对滚动体形成有效限位，又预留了合理的活动间隙，还原真实轴承保持架的功能特性。材质与渲染阶段，为内外圈金属基体赋予高铬轴承钢材质，调整金属材质的反射率与粗糙度参数，呈现出淬硬钢件特有的哑光金属光泽，边缘倒角位置添加细微的高光效果，还原机加工零件的表面质感；滚动体采用轴承钢镀铬材质表现，提升表面光洁度的视觉效果，突出滚动体的高精度加工特性；保持架部分赋予浅绿色工程塑料材质，调整材质的漫反射参数，呈现出尼龙保持架的半哑光质感，与金属部件形成明确的材质区分。结构设计上，该双列轴承模型还原了深沟球轴承可承受径向载荷与双向轴向载荷的结构特性，内外圈的挡边高度符合行业标准设计，密封槽位置预留了合理的安装空间，整体尺寸比例参照通用深沟球轴承的参数规范设计，各部件之间的装配关系完全符合实际轴承的装配逻辑，可用于机械结构装配演示、轴承工作原理动画制作以及机械设计教学场景使用。设计过程中重点验证了各部件的运动干涉情况，确保滚动体在滚道内可实现顺畅转动，保持架与滚动体、内外圈之间无不合理干涉，模型的结构细节完整还原了真实轴承的工艺特征，包括内外圈的倒角、滚道的磨削纹理、保持架的注塑合模线细节都做了相应的表现，提升了模型的真实感与实用性。
