蝶形翼形手拧紧固螺母结构设计

　　日常做设备维保、工装夹具调试的时候，最常碰到的痛点就是需要频繁拆装的护板、调节位、检具定位块，每次拧螺母都要找扳手，碰上操作空间狭窄的工位，扳手伸不进去，拆装效率极低，还容易因为工具磕碰刮花零件表面。翼形螺母的设计初衷，就是针对这类无需大扭矩锁紧、需要徒手快速拆装的场景，把传统六角螺母的施力结构直接集成在螺母本体上，两侧对称延伸出的翼片就是天然的施力手柄，不需要借助任何额外工具，用拇指和食指捏住两侧翼片就能完成拧紧和松开的操作，在设备日常点检、工装快速换型、小型仪器面板固定这类场景里，能大幅减少操作准备时间，提升维保和换产的效率。

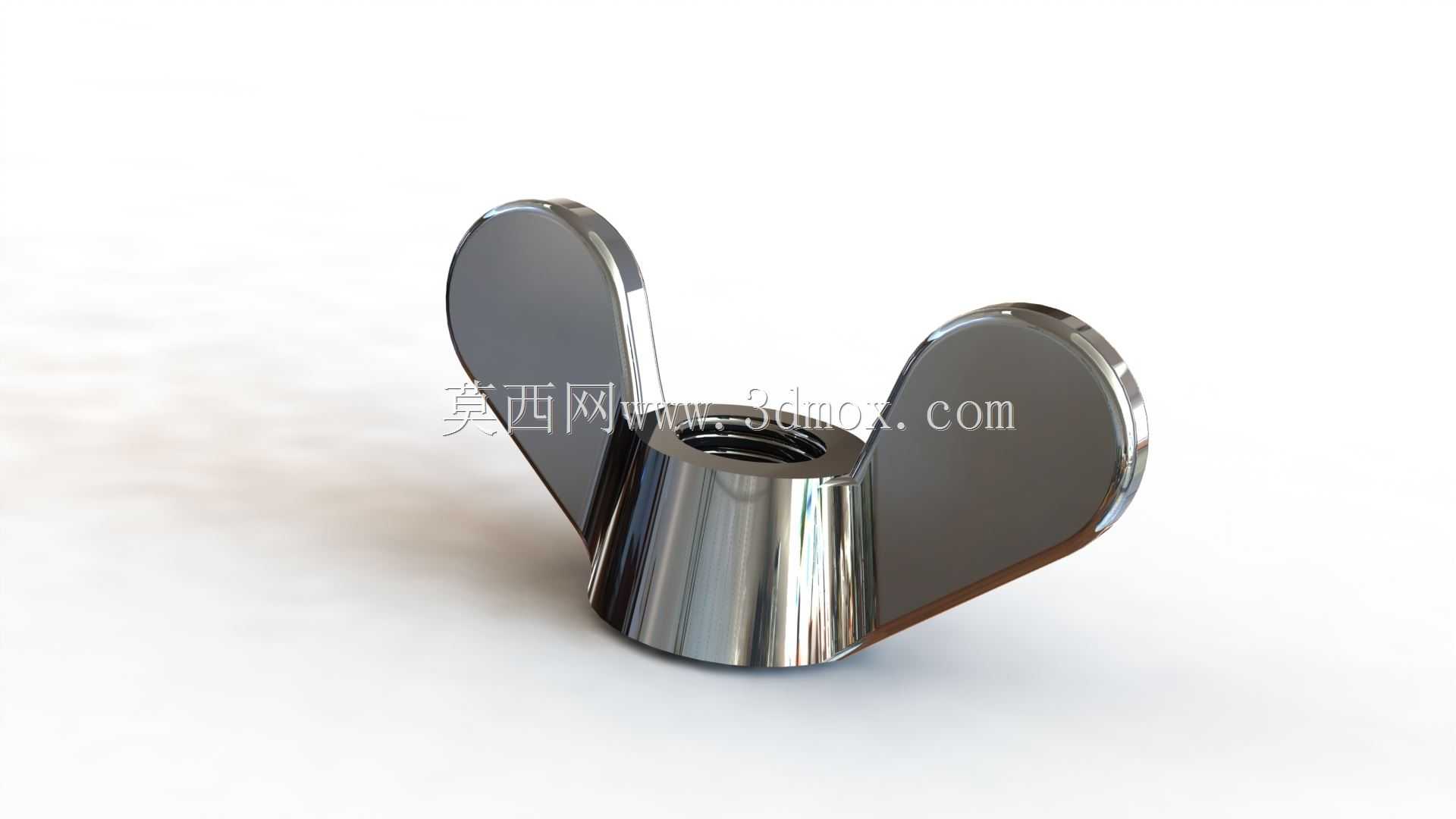

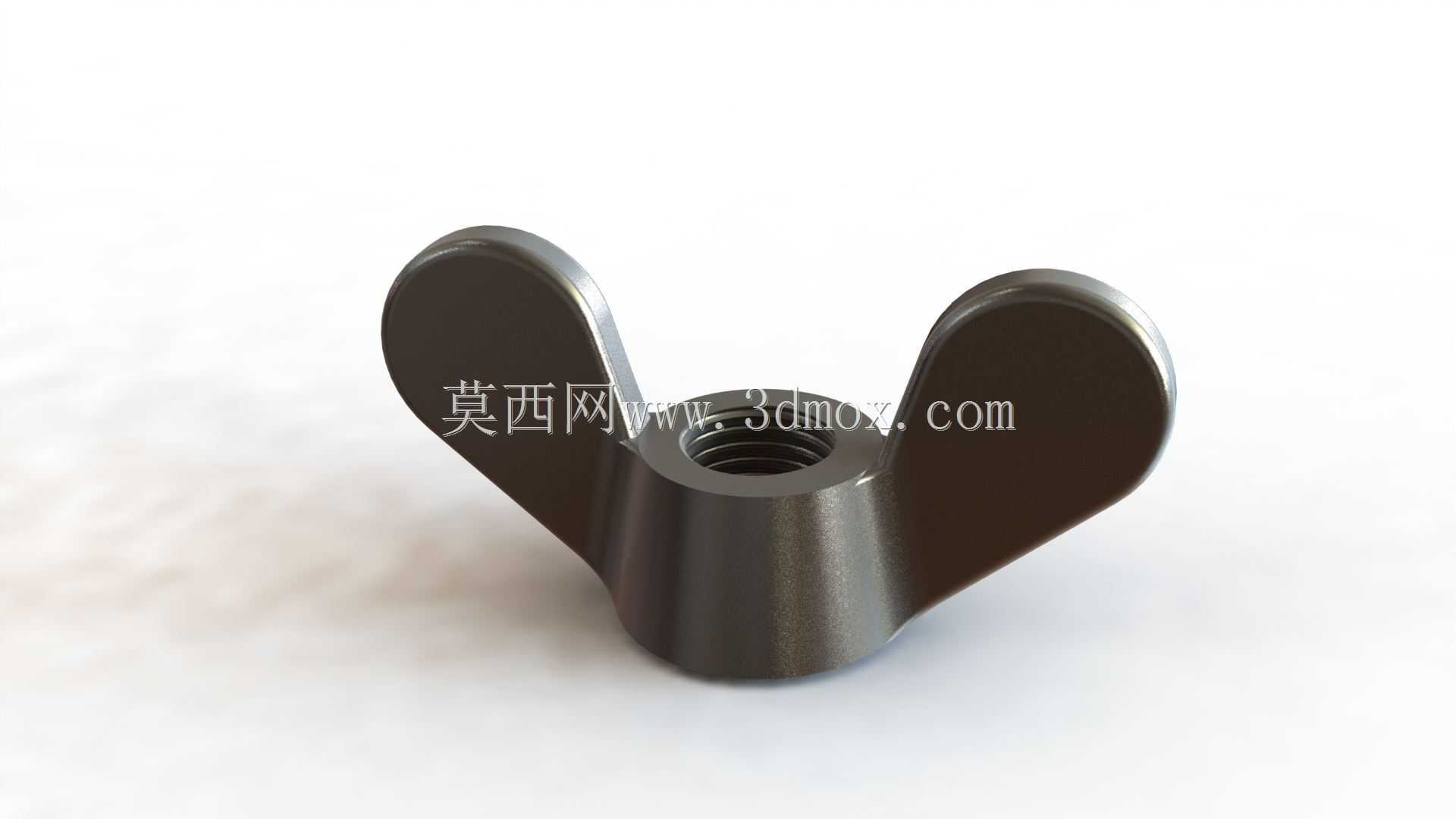

　　从结构设计逻辑来看，这类翼形螺母的核心基体还是标准内螺纹结构，中间的螺纹段完全匹配对应规格的公制外螺纹，螺纹精度满足普通紧固连接的公差要求，能和同规格的螺栓、螺柱实现顺畅旋合，不会出现卡滞、滑牙的问题。两侧的翼片采用对称式布局，一方面是保证旋拧的时候施力力矩对称，不会因为单侧受力导致螺母偏斜、螺纹咬死，另一方面翼片的外缘做了圆弧过渡处理，没有尖锐的棱角，徒手操作的时候不会划伤手掌，即使是长时间反复旋拧，也不会因为边缘硌手造成操作不适。翼片和中间螺纹基体的连接位置做了加厚的过渡圆角，这个位置是应力集中的高发区，要是过渡太突兀，拧紧力矩稍大就容易出现翼片从根部断裂的问题，加厚圆角的设计能分散应力传递路径，提升整体结构强度，保证正常手动施力的情况下不会出现结构损坏。

　　从安装边界和尺寸适配的角度来说，这类翼形螺母的整体外轮廓尺寸比同规格的六角螺母稍大，毕竟两侧带有延伸的翼片，所以在做安装位结构设计的时候，需要给翼片预留足够的旋转空间，不能在翼片的旋转路径上设置凸起的筋位或者其他零件，不然会卡住翼片导致螺母无法完全拧紧。螺纹段的高度根据常用的锁紧需求设计，能保证足够的螺纹啮合长度，即使是在有轻微振动的设备工况下，只要拧紧力矩到位，也不会出现自行松脱的情况，要是用在振动幅度较大的工位，也可以配合弹簧垫圈使用，进一步提升防松性能。和普通六角螺母相比，翼形螺母的锁紧力矩上限更低，毕竟是徒手操作，所以不适合用在需要大扭矩预紧、承受重载拉力的连接位置，比如设备的主承重结构、高压管路连接这类场景，还是要使用标准六角螺母配合扳手拧紧，保证连接强度满足载荷要求。

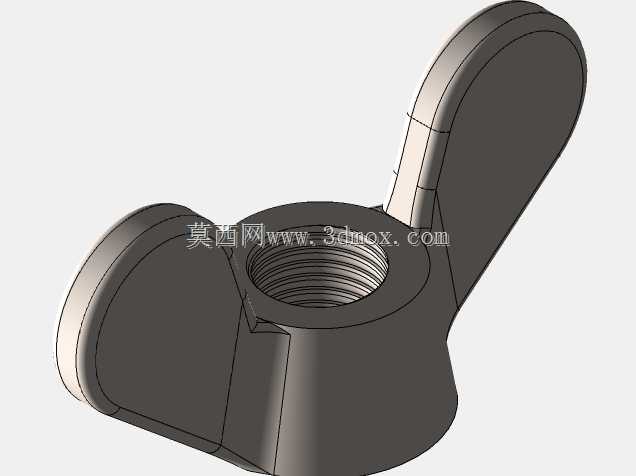

　　在实际的三维建模过程中，这类零件的建模重点首先是保证内螺纹的参数准确，螺距、大径小径的尺寸要符合对应螺纹规格的标准要求，其次是两侧翼片的曲面过渡要顺滑，和中间基体的连接位置不能出现建模的尖角、破面，不然导入工程图生成加工图纸的时候会出现尺寸标注错误，也会影响后续做有限元应力分析的时候网格划分的准确性。做装配验证的时候，要重点检查螺母旋合到最终锁紧位置时，两侧翼片和周边零件的间隙，保证翼片距离周边固定结构至少有2毫米以上的安全间隙，避免安装后翼片被顶住无法拧紧，同时也要确认翼片的厚度足够，正常成年人手指施力的时候不会出现翼片变形的问题。这类紧固件广泛用在各类小型设备的检修口盖板固定、试验工装的快速调节位、电子仪器的面板装配、民用家具的可拆装连接结构里，因为不需要工具就能操作，不管是专业的设备维保人员还是普通用户，都能快速完成拆装操作，不会因为缺少工具导致无法拆卸。另外在做表面处理的时候，这类螺母一般会做镀锌或者发黑处理，提升防锈能力，适合在普通车间、室内环境下长期使用，要是用在潮湿或者有腐蚀的工况下，也可以选用不锈钢材质的同结构翼形螺母，进一步提升环境适应能力。
