双翘滑板运动器材三维结构设计

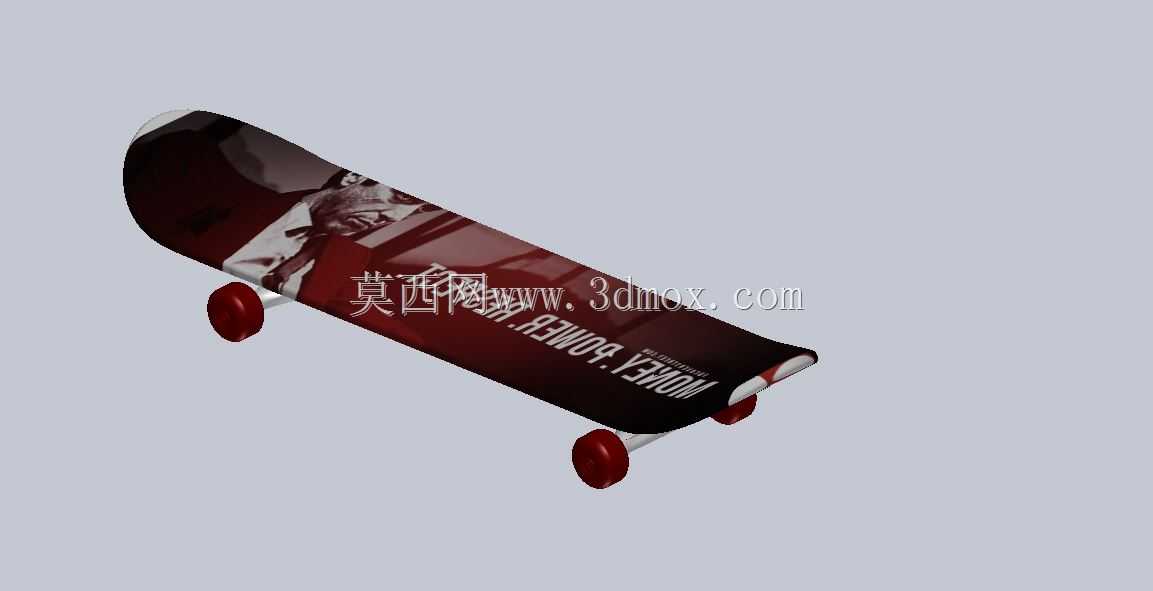

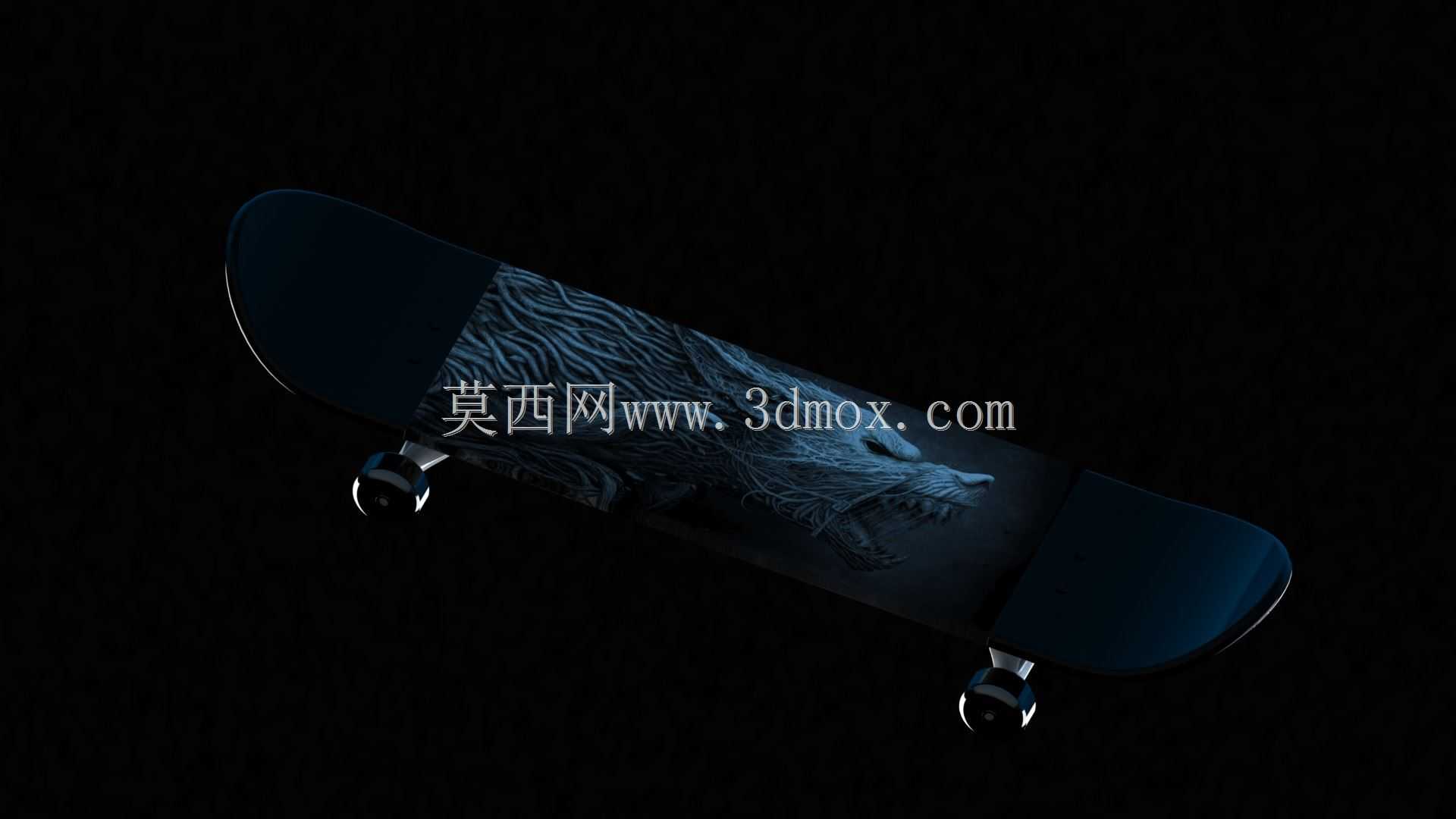

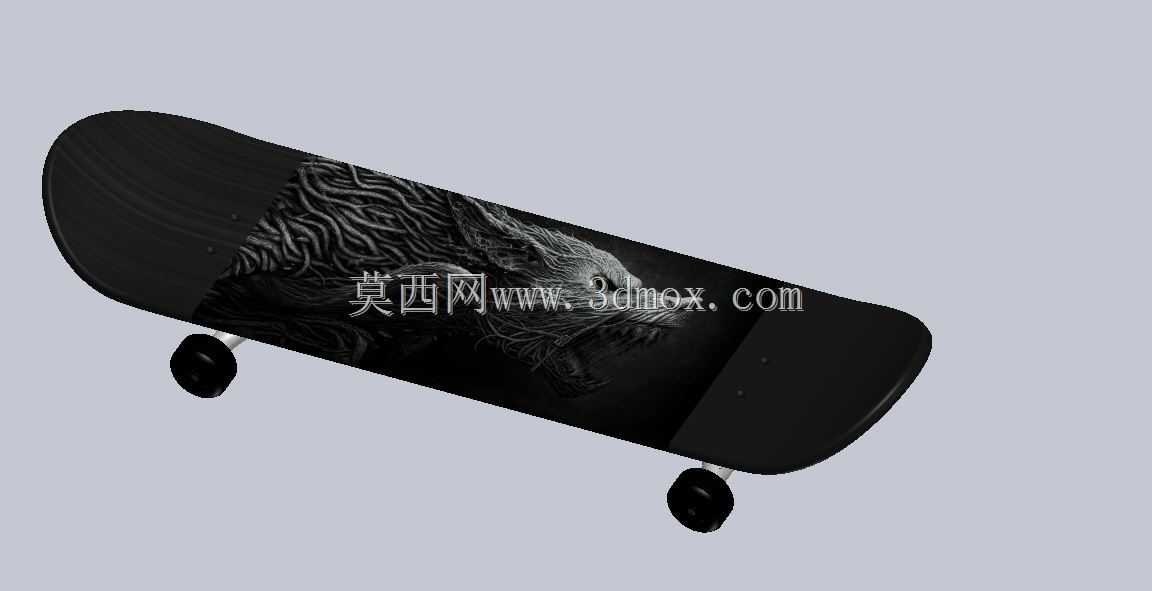

　　这款双翘滑板的结构设计围绕街头滑行、日常代步、技巧动作三类核心使用场景展开，整体结构分为板面、支架、轮组三个核心功能模块，各模块的参数匹配与连接逻辑完全贴合实际滑行的受力需求。板面采用两端上翘的对称弧形轮廓，板头与板尾的翘起角度控制在17度到22度区间，这个角度区间既能够满足豚跳、翻板等技巧动作的点板发力需求，又不会因为翘度过高导致日常滑行时脚位放置局促，板面的脚窝位置做了微凹的弧面处理，凹陷深度控制在6mm到10mm之间，滑行时能够给脚部提供足够的侧向限位，避免做转向动作时脚从板面侧滑脱出，同时不会因为凹陷过深导致长时间滑行脚部产生压迫疲劳。板面主体采用层压复合结构的设计思路，不同层级的材料分别承担冲击吸收、刚性支撑、

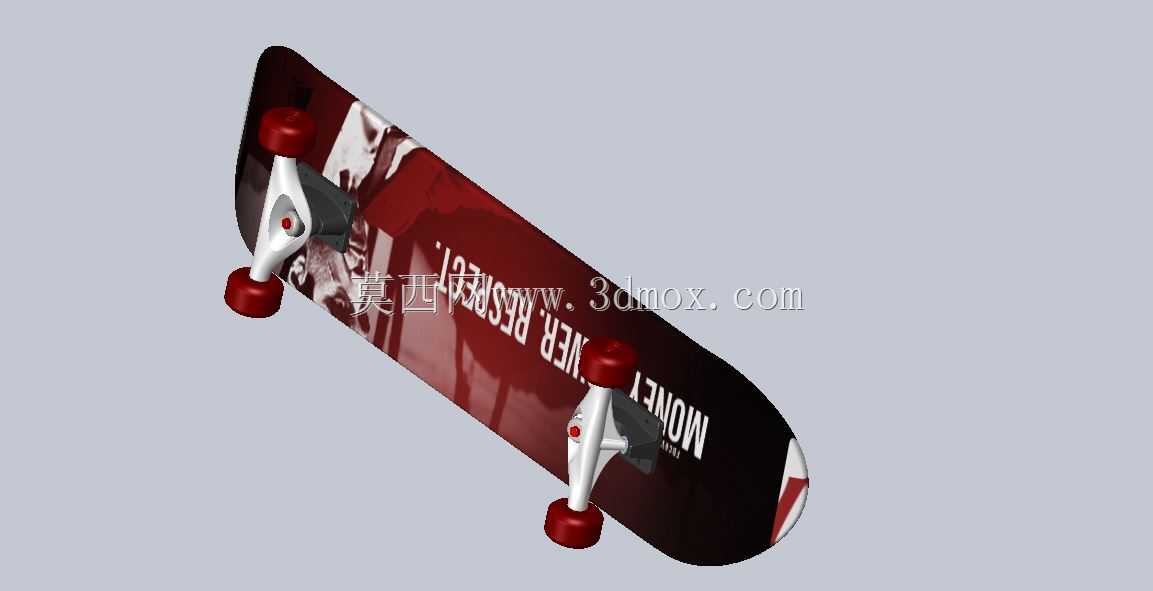

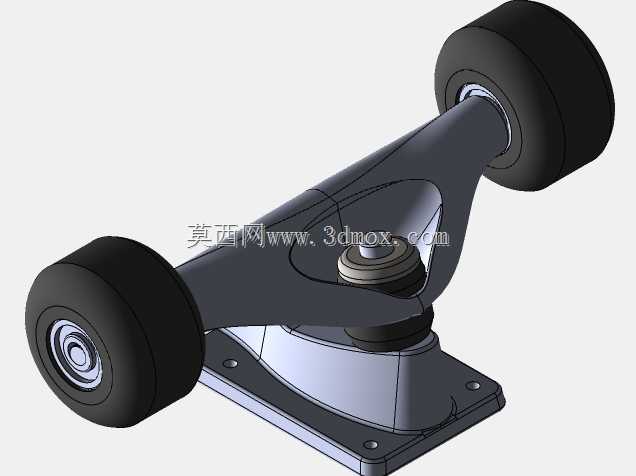

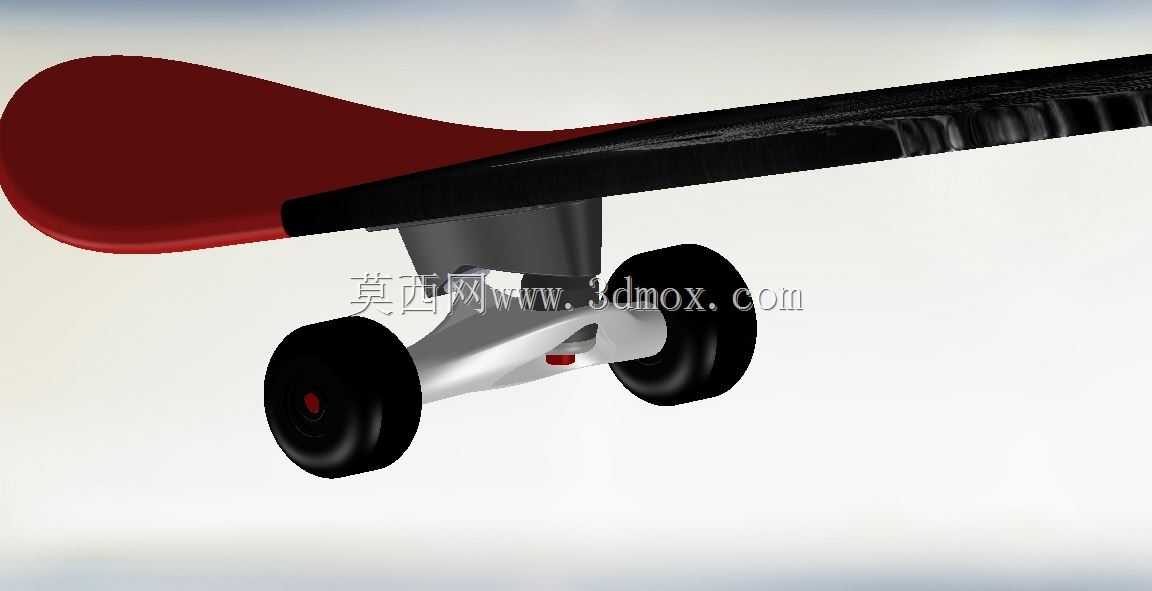

　　耐磨防护的功能，表层的防滑面做了均匀的粗糙纹理处理，干态与微湿状态下都能提供足够的静摩擦力，适配运动鞋底的接触特性。支架部分也就是滑板的转向桥，采用T型结构设计，主桥钉的倾斜角度设置为35度左右，这个角度参数直接决定了滑板的转向灵敏度，角度越大转向越灵活但高速稳定性越差，35度的取值是在灵活转向与高速稳度之间取的工程平衡值，支架的基座与板面通过四颗标准紧固件连接，连接孔位采用通用的跨距设计，能够适配市面上绝大多数同规格的板面产品，支架的转向轴位置设置了弹性缓冲结构，滑行时遇到路面微小颠簸能够通过弹性件的形变吸收部分冲击，减少震动直接传递到板面影响脚部的操控稳定性，支架的挂臂部分做了等强度的结构优化，在点板落地、

　　侧向冲击的高频受力位置做了局部加厚处理，非受力区域做了适度的材料去除，在保证结构强度满足冲击载荷要求的前提下尽可能降低整体重量，减少滑行时的额外负重。轮组部分包含轮体、轴承、轴套三个零件，轮体采用高弹性耐磨材质，硬度设置为邵氏A95到邵氏A100区间，这个硬度区间的轮体既能够在光滑的水泥、沥青路面保持较低的滚动阻力，又能在粗糙路面提供足够的震动缓冲，轮体的接触地面的胎面做了微弧设计，接触宽度控制在32mm到36mm之间，转向时轮体能够顺畅倾斜不会出现卡滞，轮体中心的轴承安装位采用标准的608轴承尺寸，轴承位的同轴度公差控制在0.02mm以内，保证轮体转动时不会出现偏摆，降低高速滑行时的抖动概率，轴承两侧设置了防尘密封结构，

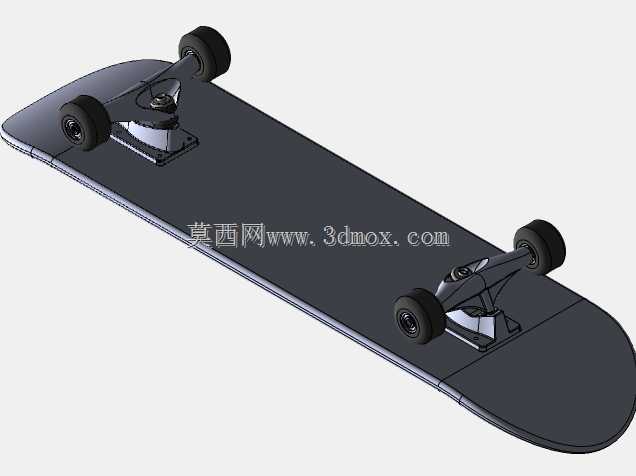

　　能够阻挡路面的灰尘、细沙进入轴承滚道，延长轴承的维护周期，轮组与支架的连接采用穿心轴结构，轴端采用标准紧固件锁紧，锁紧力矩控制在合理区间，既不会因为力矩过大导致轮体转动卡滞，也不会因为力矩过小导致滑行时轮组松脱。整体装配完成后，板面距离地面的高度控制在70mm到80mm之间，这个高度既能够保证做动作时板面有足够的点板行程，又不会因为重心过高导致滑行时稳定性下降，板头与板尾的长度保持对称设计，方便使用者做正向、反向的动作切换，不需要刻意区分板头板尾的位置。在实际使用场景中，这款滑板能够适配平整的城市铺装路面、公园光滑水泥场地的使用需求，日常短距离代步时，轮组的低滚动阻力能够保证滑行效率，支架的转向特性能够轻松避让路面的小型障碍物，做技巧动作时，板面的翘度与脚窝设计能够给脚部提供清晰的发力反馈，支架的强度能够承受落地时的冲击载荷，不会出现结构变形或者断裂的问题。设计过程中针对各个连接位置的受力做了反复的校核，比如桥钉的剪切强度、支架挂臂的弯曲强度、板面的层间结合强度，都按照日常使用中可能遇到的最大冲击载荷做了冗余设计，保证正常使用过程中不会出现结构失效的问题，各个可替换零件都采用通用的标准尺寸，后期维护时不需要定制专用配件，直接采购同规格的通用零件即可完成更换，降低了长期使用的维护成本。
