方形安装座小功率动圈式扬声器结构

　　日常做小型音频设备、工控提示音装置的结构适配时，这类方形安装法兰的小尺寸动圈扬声器是选型库里的高频选项，很多刚入行的结构工程师容易只看标称阻抗、功率参数就直接选型，忽略安装边界和结构干涉问题，最后打样回来才发现装不上，或者振膜碰壳出杂音。先从实际应用场景说，这类小尺寸单元的适用面很广，从桌面小型蓝牙音箱、嵌入式工控柜的故障提示蜂鸣升级件，到儿童益智玩具的发声模块、公共区域小型提示播报终端，甚至是家用小型门禁的对讲发声端，都能看到同结构单元的身影，它不像大尺寸低音单元需要大容积的音腔配合，小体积下就能实现中高频段的清晰发声，满足语音提示、简单音效播放的需求完全足够。

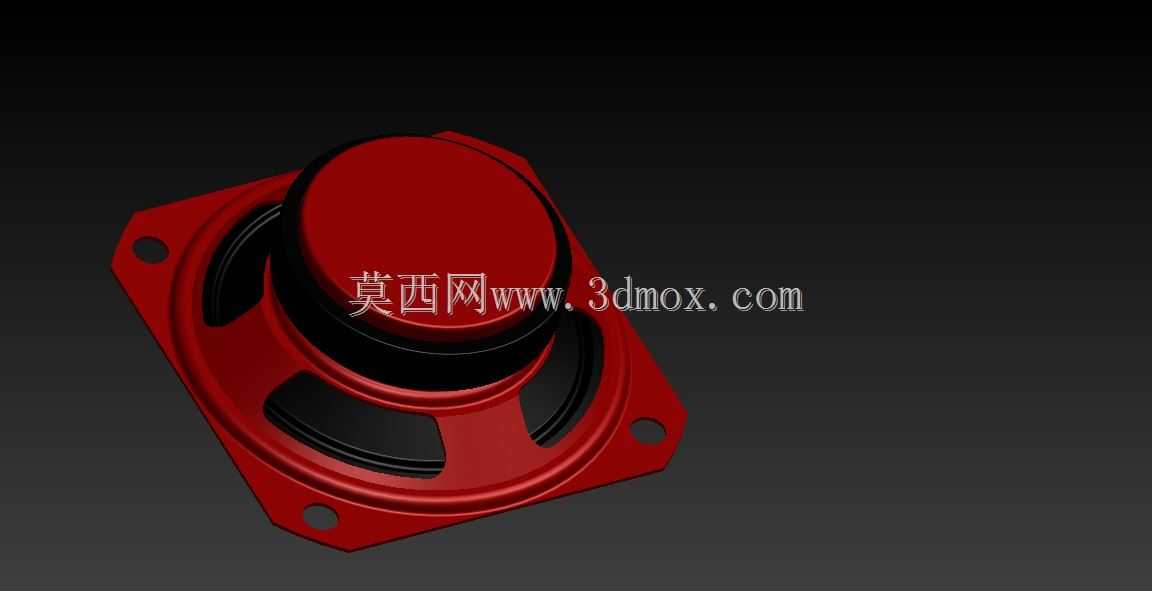

　　从结构设计思路来看，这个单元采用方形法兰安装座的设计，比同尺寸圆形安装的单元定位更方便，圆形安装座在拧固定螺丝的时候容易跟着转动，需要额外做定位筋卡位，方形法兰的四个角直接对应设备壳体上的四个安装柱，放上去就不会移位，装配效率能提升不少。法兰上的四个安装孔做了沉台设计，装配的时候螺丝头不会凸出于法兰表面，能完全贴合设备壳体的安装面，既不会出现缝隙导致漏音，也不会因为螺丝头凸起顶到外壳其他结构。振膜采用复合纸盆加红色阻尼涂层的设计，涂层的作用是调整纸盆的刚性，避免大音量下纸盆分割振动带来的失真，折环采用橡胶材质，顺性适中，既保证了低频段的小幅振动余量，又不会因为顺性太高导致小功率下振膜偏移过大碰圈。磁路部分采用外露式的铁氧体磁钢结构，磁钢外面做了黑色的氧化防锈处理，磁回路的T铁和华司配合紧密，磁隙宽度控制在0.2毫米左右，刚好能容纳音圈的绕线部分，保证音圈在磁隙里上下运动的时候不会蹭到壁面，同时最大化利用磁通量，提升电声转换效率。

　　再说到安装边界的尺寸问题，这类单元的方形法兰边长常规在50毫米到60毫米区间，四个安装孔的中心距一般是45毫米左右，适配M3或者M2.5的自攻螺丝固定，安装的时候需要注意，法兰背面到磁钢尾部的总厚度要和设备壳体预留的音腔深度匹配，一般预留厚度要比单元总厚度多2到3毫米，避免磁钢尾部顶到音腔的后壁。振膜正面要预留至少1毫米的间隙，不能直接贴住防尘网或者外壳出音孔的格栅，不然振膜振动的时候会碰到格栅产生杂音。出音孔的开孔面积不能小于振膜有效面积的百分之十五，不然会影响声音的扩散，导致高频发闷。音腔的设计上，如果是做语音提示用途，音腔不需要做太大的容积，10到20立方厘米的密闭腔就能保证语音清晰度，如果需要兼顾一点低频效果，可以在音腔壁上开一个直径2到3毫米的泄压孔，调整低频的阻尼感。

　　实际装配的时候还要注意接线端的位置，这个单元的接线焊片在法兰的侧边，布线的时候要把导线从焊片位置引到壳体的走线槽里，不能让导线搭在振膜或者折环上，不然振动的时候导线碰到振膜会产生异响。固定螺丝的拧紧力矩要控制在0.3牛米左右，不能拧太死，不然方形法兰容易变形，导致整个单元的安装面翘曲，振膜的运动轴线偏移，长期使用下会出现音圈蹭圈的故障。另外在做环境适配的时候，如果是用在户外或者潮湿环境的设备里，要在法兰和壳体安装面之间加一层薄的EVA密封泡棉，既可以密封防水，又能缓冲单元工作时的振动传递，避免振动传到壳体上产生共振杂音。这类单元的振膜防尘帽是和纸盆一体压制的，能避免灰尘进入磁隙，长期使用下不会因为灰尘堆积导致音圈运动卡顿，可靠性比粘接防尘帽的结构更好。
