多类型传动齿轮蜗杆组合排挡结构

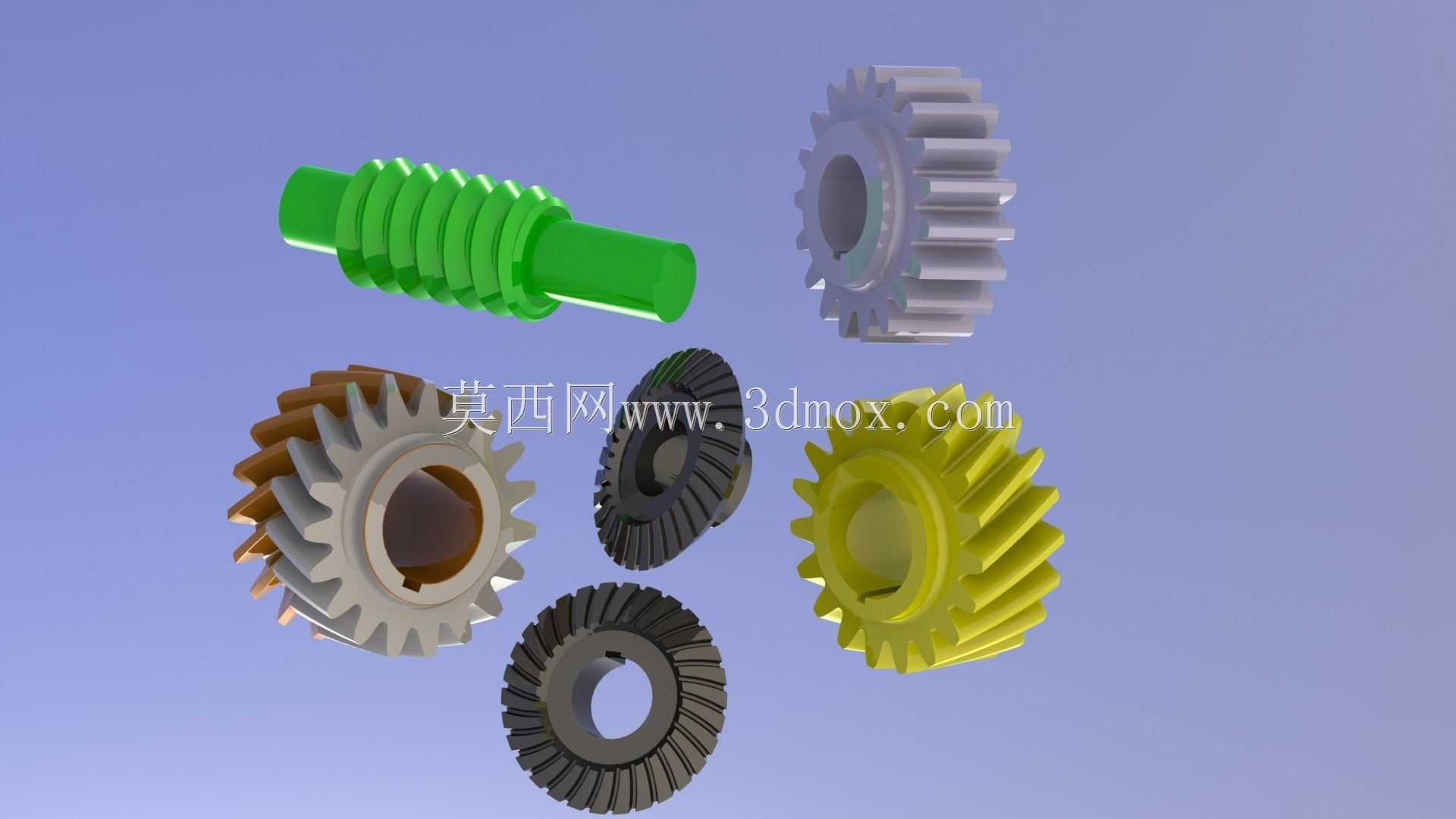

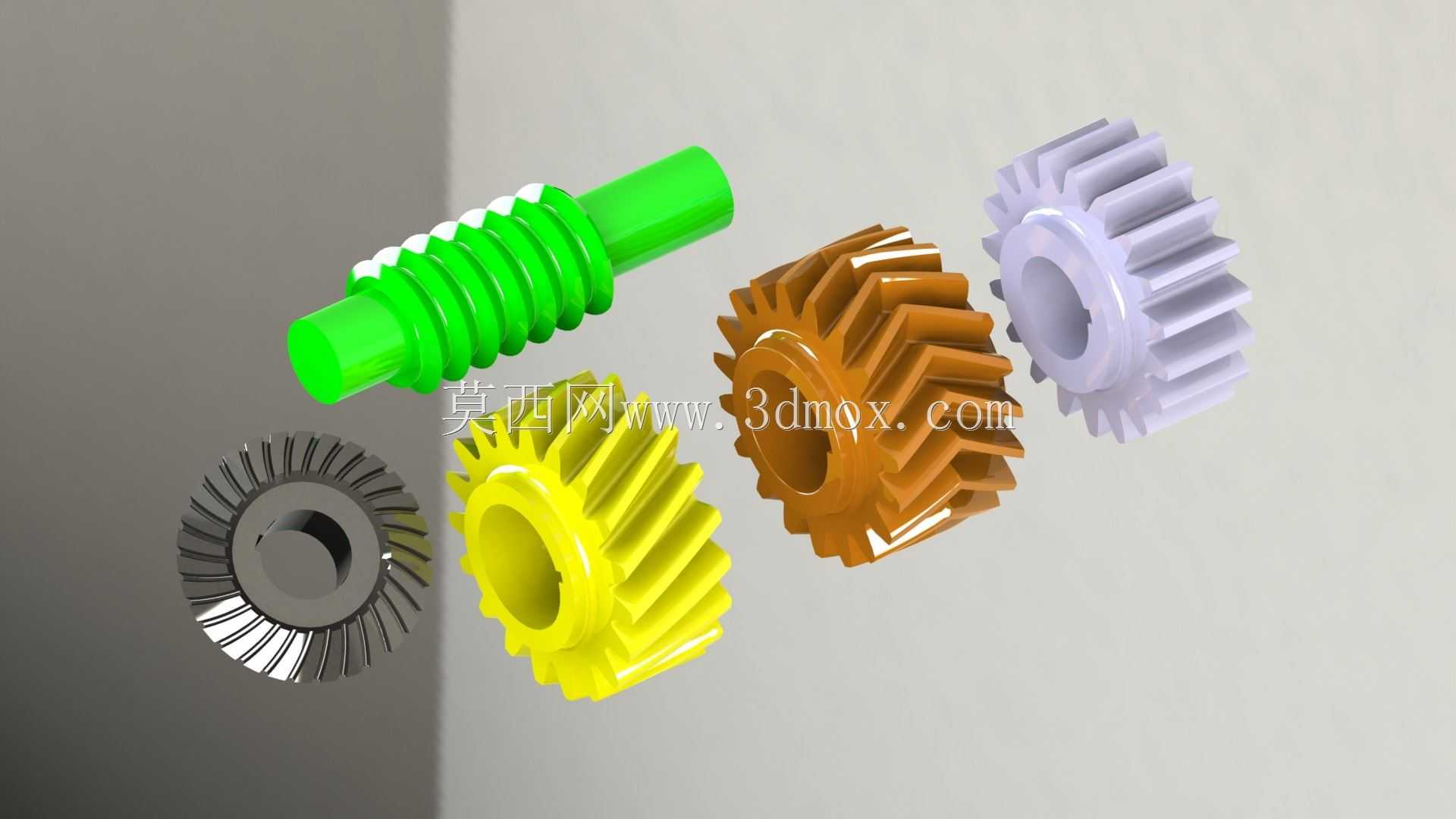

　　这套传动组合结构覆盖了圆柱直齿轮、蜗轮蜗杆、锥齿轮三类核心传动部件，主要适配手动换挡机械的动力传递路径切换场景，在小型工程机械、农用作业设备、轻型输送装置的换挡机构中都能见到同类结构的应用。实际工况中，这类组合结构需要承担动力输入后的扭矩传递、转速匹配以及传动方向转换功能，不同齿形的部件对应不同的传动需求：蜗杆部件负责大传动比的低转速高扭矩输出，啮合过程具备反向自锁特性，可避免换挡后动力反向冲击输入轴；圆柱直齿轮负责平行轴之间的动力传递，传动效率高，加工与装配精度容易控制，适合中高速段的动力衔接；锥齿轮则用于相交轴之间的动力换向，可将水平输入的动力转换为垂直方向输出，适配设备内部紧凑的空间布局。

　　设计过程中首先要明确各传动副的安装中心距边界，蜗杆与配套蜗轮的中心距需要和相邻圆柱齿轮的安装轴间距匹配，避免出现轴系干涉，所有齿轮的齿顶圆、齿根圆尺寸都要预留足够的箱体安装间隙，同时要保证换挡滑移齿轮的行程范围内，不会和相邻固定齿轮发生齿顶碰撞。齿形参数选择上，蜗杆采用单头渐开线齿形，导程角匹配自锁需求，对应的蜗轮齿形做了修缘处理，减少啮合入门时的冲击；圆柱直齿轮的模数统一匹配传动扭矩需求，齿宽系数选取兼顾承载能力与轴向空间占用，避免齿宽过大导致轴系挠度超标；锥齿轮采用等顶隙收缩齿设计，保证啮合时的齿面接触面积均匀，减少偏载磨损。安装边界方面，所有齿轮的内孔直径匹配对应传动轴的配合公差，键槽尺寸统一采用普通平键规格，

　　方便现场装配时的零件互换，各齿轮的端面跳动、径向跳动公差都按照中等精度传动要求设定，既满足换挡时的齿轮顺畅啮合，又不会过度提高加工成本。实际装配时需要注意各啮合副的齿侧间隙，蜗杆蜗轮的侧隙要略大于圆柱齿轮副，补偿热胀冷缩带来的尺寸变化，锥齿轮副的接触斑点需要调整到齿面中部区域，避免重载时出现齿端崩损。换挡结构的滑移齿轮行程需要做硬限位设计，保证齿轮啮合时的有效接触齿宽达到全齿宽的90%以上，脱挡位置时齿轮完全脱离啮合，不会出现带载蹭齿的情况。这套结构的轴系布置采用分层设计，输入轴、中间轴、输出轴的轴线平行度公差控制在合理范围内，锥齿轮所在轴的轴线相交度误差不超过齿厚公差的三分之一，避免出现传动卡滞。日常工况下，

　　这类传动组合需要配合润滑脂或者齿轮油润滑，蜗杆蜗轮副因为滑动摩擦占比高，润滑优先级高于其他齿轮副，可在箱体对应位置设置独立的润滑通道，保证啮合面持续有油膜覆盖。不同材质的齿轮搭配也做了适配，蜗杆采用表面淬火处理的合金钢材质，配对蜗轮采用耐磨铜合金或者球墨铸铁，减少磨损速率；圆柱齿轮和锥齿轮根据承载需求可选用调质钢或者渗碳钢，齿面硬度匹配摩擦副的寿命要求。
