可3D打印组装式发条马达结构设计

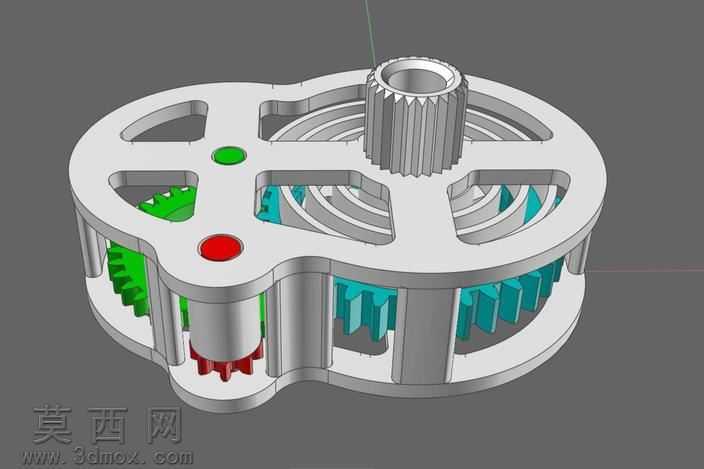

本作品为适配FDM熔融沉积3D打印工艺设计的全组装式发条马达结构，建模阶段围绕打印免装配的核心需求展开，对所有传动部件的配合公差做了针对性优化，确保打印完成后无需额外紧固件即可实现完整的动力传动功能。整体结构采用同轴分层布局，外部壳体为带镂空减重槽的盘式框架，既减少打印耗材用量，也能直观展示内部传动结构的运行状态，壳体表面预留的红绿标识点位用于装配对位，降低组装阶段的对位难度。核心传动部分包含四组齿轮排轮、棘轮棘爪止逆结构与螺旋储能发条，建模时对每个齿轮的齿形参数做了适配3D打印的修正，避免常规齿形打印时出现的齿尖缺损、层间错位导致的啮合卡顿问题，棘轮棘爪结构的止逆角度经过反复调试，既保证发条储能时不会反向松脱，又能在动力输出时顺畅解锁。材质渲染阶段，外部壳体采用哑光浅灰色工程塑料质感，模拟PLA打印耗材的真实视觉效果，内部传动齿轮分别采用亮绿色、青蓝色区分不同传动层级，红色部件为发条储能端的操作旋钮，金属质感的中心输出轴做了齿面纹理细化，还原金属输出件的磨砂金属质感，不同部件的材质区分清晰，能够直观呈现动力传递的路径。设计思路上，作品突破了3D打印仅能制作静态展示件的局限，将原本需要多零件组装、依赖金属弹性件的发条马达，整合为可通过FDM工艺一次打印完成组装的一体化结构，所有活动部件的配合间隙控制在0.2mm，适配常规桌面级3D打印机的打印精度，无需额外支撑即可完成所有悬空结构的打印，螺旋弹簧部分采用连续螺旋结构建模，打印完成后即可具备弹性储能能力，无需额外替换金属弹簧。整体结构的传动比经过反复核算，能够实现发条储能后稳定的转速输出，既可以作为机械原理教学的直观演示模型，也可作为小型3D打印动力装置的核心组件，为桌面级3D打印制作可动机械结构提供了可参考的设计范式，验证了复杂传动结构通过打印工艺优化实现免组装的可行性。
