扁头储罐封头参数化三维设计模型

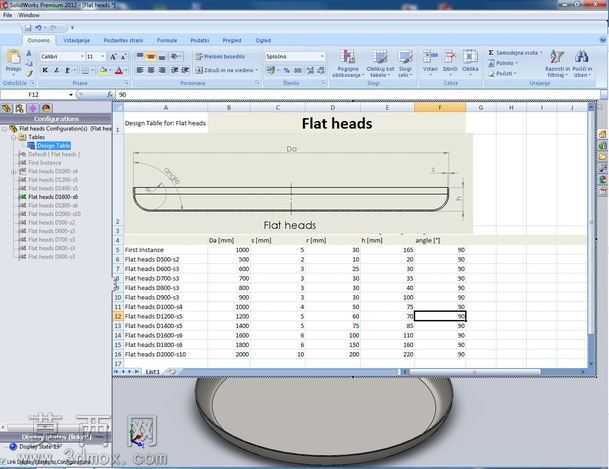

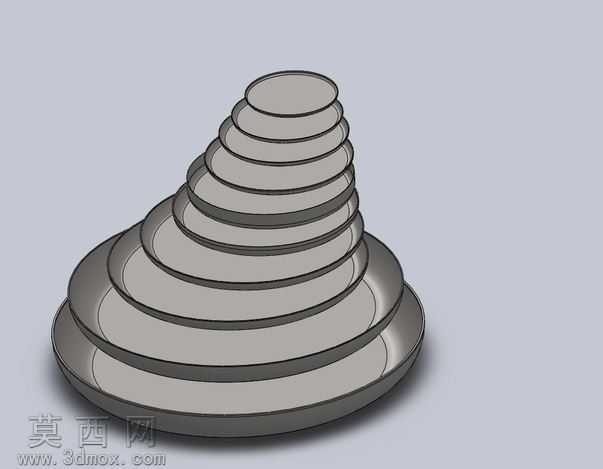

本模型为扁头形式的储罐封头三维参数化设计成果，建模过程依托SolidWorks平台完成，核心采用系列零件设计表的参数化驱动逻辑搭建整体结构，实现了多规格扁头封头的快速生成与尺寸适配。建模初期首先梳理扁头封头的核心结构特征：整体为两端圆弧过渡的长条形扁平封头结构，包含直边段、圆弧过渡区、主体平面三个核心结构区域，建模时先绘制封头的轴向截面轮廓，通过拉伸命令生成基础实体，再对两端的过渡区域进行倒圆角处理，保证圆弧过渡的顺滑度与结构应力合理性。为实现参数化批量生成不同规格的产品，模型内嵌了完整的系列零件设计表，将封头的总长度、主体宽度、直边高度、过渡圆弧半径、壁厚等核心尺寸作为驱动参数录入表格，每一组参数对应一个规格的扁头封头配置，切换配置即可快速生成对应尺寸的模型，无需重复绘制轮廓，大幅提升了同系列不同规格封头的建模效率。材质设置上，模型默认匹配压力容器常用的碳素钢材质，通过外观编辑功能赋予模型金属哑光质感，还原钢制封头的真实表面效果，同时预留了材质替换接口，可根据实际使用场景切换不锈钢、合金钢等不同材质属性。结构设计层面，严格遵循压力容器封头的尺寸规范，对直边段的长度、过渡圆弧的曲率进行了标准化设定，保证封头与储罐筒体焊接装配时的贴合度，避免出现装配间隙过大、应力集中等问题；模型同时保留了STEP、IGES等通用格式的导出适配性，可兼容多款主流三维CAD软件，方便不同设计场景下的装配调用与工程图生成。设计过程中重点考量了扁头封头的承压特性，通过结构参数的合理搭配，在保证封头扁平结构占用空间小的优势下，优化过渡区域的曲率变化，降低承压时的应力集中系数，让该类封头适用于低压储罐的端盖密封场景。整个模型的建模逻辑清晰，参数关联准确，所有尺寸均通过设计表统一管控，修改任意参数即可驱动整体模型同步更新，不存在特征报错、尺寸脱节的问题，既可以单独作为封头零件用于储罐的整体装配设计，也可以作为参数化模板快速衍生出更多规格的扁头封头产品，为低压储运设备的设计工作提供可靠的三维模型支撑。
