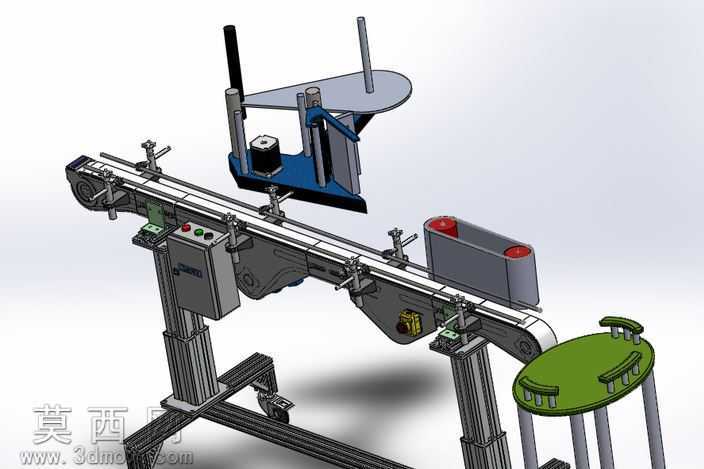

瓶类产品输送贴标一体化设备三维设计

本模型为瓶类产品专用的贴标作业设备，采用三维参数化建模方式完成全结构搭建，完整还原了设备从物料输送、定位到贴标执行的全流程机械结构。建模过程中对各功能模块做了独立的零件拆分与装配约束设置，首先搭建底部支撑框架结构，采用方管型材拼接的立式支架搭配可调节脚杯，保证设备整体放置的水平度与稳定性，支架侧方集成电气控制箱体，预留按钮、指示灯的安装位，还原实际设备的电气布局。输送模块采用皮带式输送结构，建模时精准还原了皮带张紧机构、侧边导向护栏、驱动辊与从动辊的装配关系，护栏上设置多组可调节限位夹具，可根据不同瓶身直径调整夹持宽度，保证瓶体在输送过程中保持居中定位，不会出现偏移歪斜的情况。贴标执行模块设置在输送线中段上方，采用立式安装支架承载标签放卷、牵引、抚压结构，建模时还原了标签料盘的安装轴、导向辊组、贴标压头的活动结构，可实现标签的自动送料与贴合动作，压头位置设置多轴调节结构，可根据瓶身高度、贴标位置调整作业高度与角度。输送线末端设置回转式接料转盘，采用多立柱支撑的圆形台面，台面上设置多组定位挡柱，可将完成贴标的瓶体有序归集转运，避免贴标完成的产品出现磕碰划伤。渲染阶段对不同部件赋予了对应材质，金属型材、加工件赋予磨砂金属材质，输送皮带赋予哑光橡胶材质，电气按钮赋予红绿色塑料材质，标签盘、接料转盘分别赋予对应工程塑料材质，通过光影渲染突出各部件的结构层次与装配关系，清晰展现设备的运作逻辑。设计过程中充分考虑了设备的实用性与可调性，各调节位置均预留了锁紧结构的安装位，可适配不同规格瓶类产品的贴标需求，整体结构紧凑，功能模块划分清晰，完整复现了小型在线式贴标设备的机械构造。
