带封盖工位的皮带输送生产线三维设计

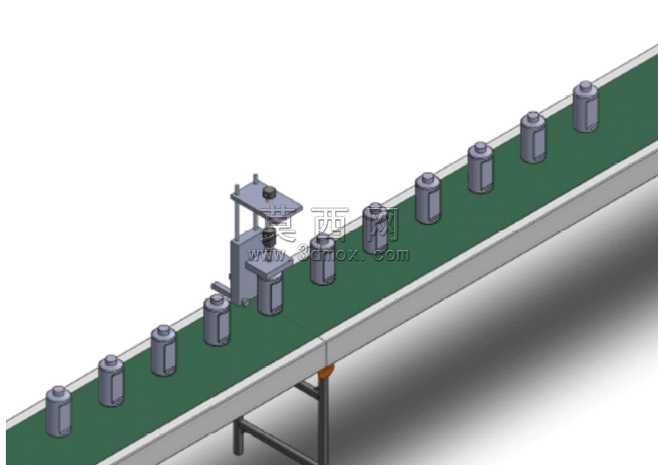

本作品为带在线封盖工位的皮带输送生产线三维建模成果，建模过程中严格遵循工业产线的实际设计逻辑，首先完成整体布局的框架搭建：以倾斜布置的皮带输送机作为主体承载结构，机架采用标准方管焊接结构的建模逻辑，支腿处设置高度调节结构的细节还原，输送皮带采用哑光深绿色橡胶材质进行材质渲染，还原工业皮带的真实质感，皮带侧边设置导向挡边，避免输送过程中物料偏移掉落。在输送线的中段位置，设计集成了自动封盖作业工位，封盖机构采用立式框架安装结构，框架采用铝合金型材的建模特征，上部设置压装执行组件，包含导向柱、压头、驱动安装位的细节结构，机构的进料侧设置来料定位挡块，能够精准将输送线上的圆柱型物料截停在封盖作业位置，待封盖动作完成后挡块放行，物料沿皮带继续向下游输送。建模过程中对所有零部件的装配关系进行了严谨的配合约束，输送辊筒与机架的转动配合、封盖压头的升降滑动配合、挡块的摆动配合均按照实际机械运动逻辑设置，可直观演示整个产线的物料输送与封盖作业流程。材质渲染阶段，对金属结构件分别赋予了碳钢喷漆、阳极氧化铝的不同材质属性，圆柱型待加工物料赋予半透明硬质塑料材质，机架支脚的脚垫赋予防滑橡胶材质，通过光影渲染突出各部件的结构层次与材质差异。设计思路上兼顾了产线的通用性与功能性，输送线的长度、工位位置可根据实际车间布局进行参数化调整，封盖机构可适配不同高度规格的圆柱型容器封盖作业，整体结构紧凑无冗余设计，既满足连续化生产的输送节拍要求，又实现了封盖工序的在线自动化作业，可作为轻工包装行业产线设计的参考三维方案，帮助设计人员快速完成同类输送封盖一体化产线的方案迭代与结构优化。
