贴纸料卷喂料输送机构三维设计

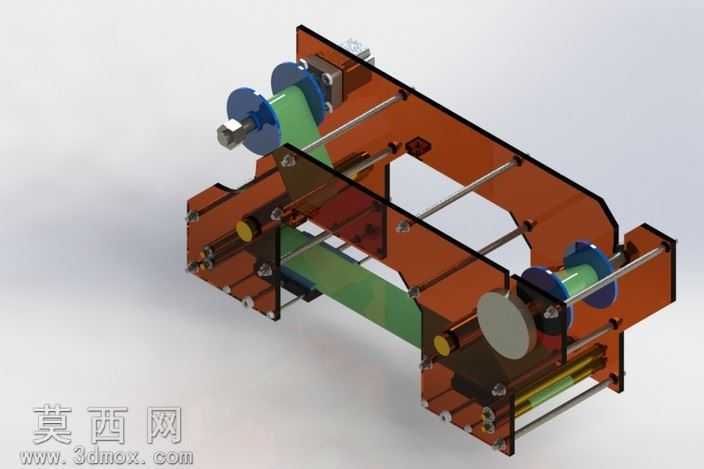

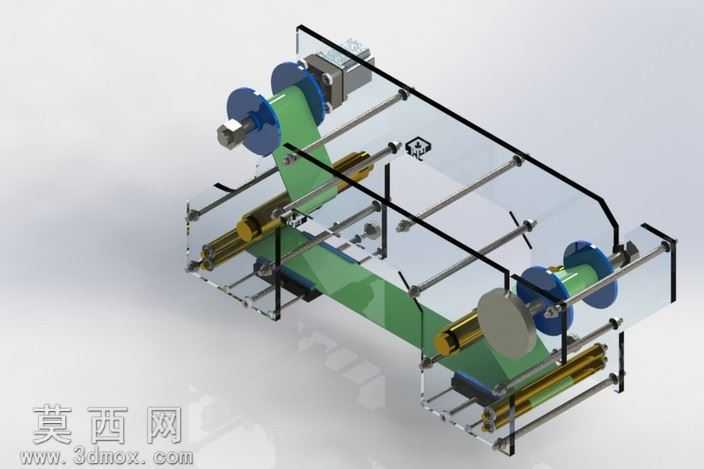

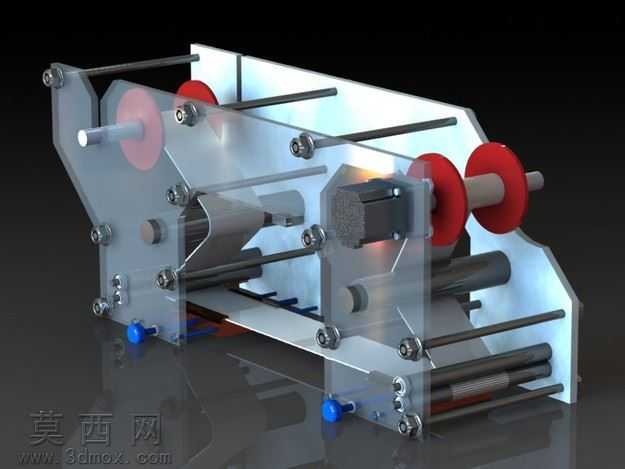

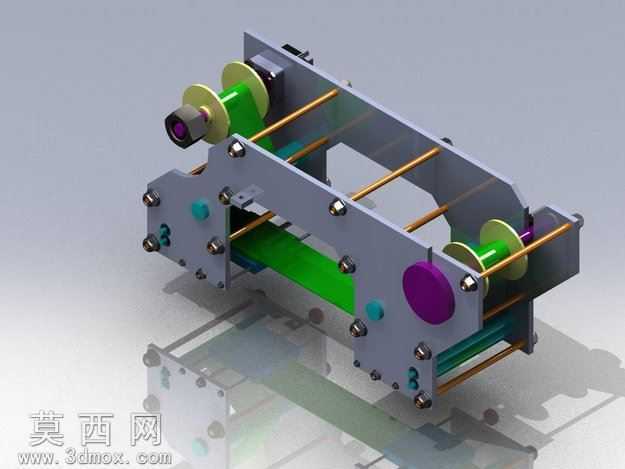

本模型为贴纸料带喂料输送机构，整体采用对称式双料卷安装布局设计，在三维建模过程中，首先完成两侧安装立板的结构绘制，立板采用半透明茶色亚克力质感材质渲染，既能够清晰展现内部的传动结构布局，又还原了实际设备中防护挡板的视觉效果。建模时对每一处安装孔位、轴系支撑位都做了精准的对位设计，保证多根平行导向光轴的同轴度与平行度符合装配要求，光轴采用金属镀铬材质渲染，表面带有细腻的金属反光质感，还原了导向轴的光滑耐磨特性。模型包含两组料卷安装工位，分别对应待加工贴纸料卷的放料端与离型纸收料端，料卷轴采用蓝色工程塑料材质的限位挡盘搭配金属轴芯设计，能够对不同宽度的贴纸料卷起到轴向限位作用，避免料带在输送过程中出现跑偏偏移的问题。中间的输送路径上布置了多组滚子传动组件，滚子采用黄色工程塑料与金属辊芯结合的材质设计，既保证辊面有足够的摩擦力带动料带平稳行进，又能减少辊面与贴纸胶面的粘连问题。设计过程中充分考虑了料带的张紧调节需求，在输送路径中预留了张紧辊的安装调节位，能够根据不同厚度、不同材质的贴纸料带调整张紧力度，避免料带过松出现褶皱、过紧出现拉断变形的问题。整体结构采用模块化设计思路，所有的传动辊、导向轴、安装立板都采用标准紧固件连接，便于后期的拆装维护与零部件更换，渲染时通过光影效果突出各部件的装配层次，清晰展现出料带从放卷、导向输送、张紧调节到收卷的完整走带路径，还原了贴标设备前端供料单元的典型结构特征，每一处传动部件的配合间隙都按照实际装配公差做了模拟，保证模型的结构合理性与可制造性。
