跳汰机管路焊接定位工装夹具结构

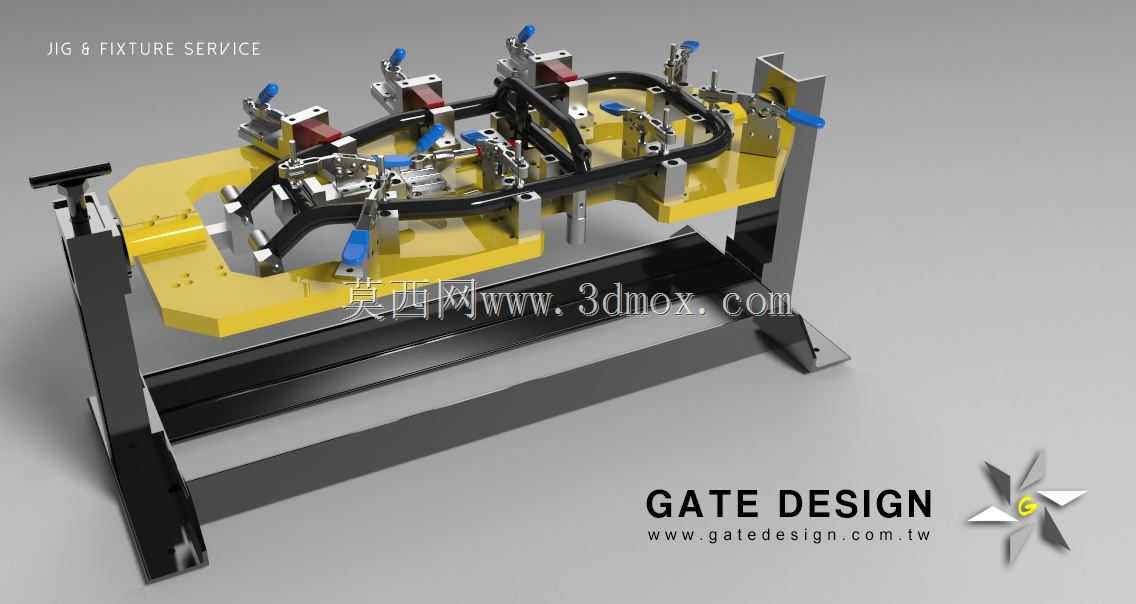

　　这套定位工装主要服务于跳汰机配套异形管路组件的焊接工序，在矿山洗选设备的生产车间里，异形弯管与连接支架的组焊一直是精度控制的难点，以往采用人工划线搭焊的方式，不仅单组工件装夹找正耗时久，焊接后管路接口的位置度偏差经常超出装配公差，导致后续整机组装时出现管路对接错位、密封面贴合不严的问题，返工率长期居高不下。这套工装从实际工位的操作需求出发，将整套弯管组件的所有定位点整合到一体式基准平台上，平台采用框架式支撑结构，底部预留了足够的焊枪操作空间，作业人员可以从多个方位接近焊缝位置，不需要频繁翻转工件就能完成全部焊道的施焊作业。工装的定位逻辑完全匹配管路组件的装配基准，所有弯管的走向通过仿形支撑块做型面定位，

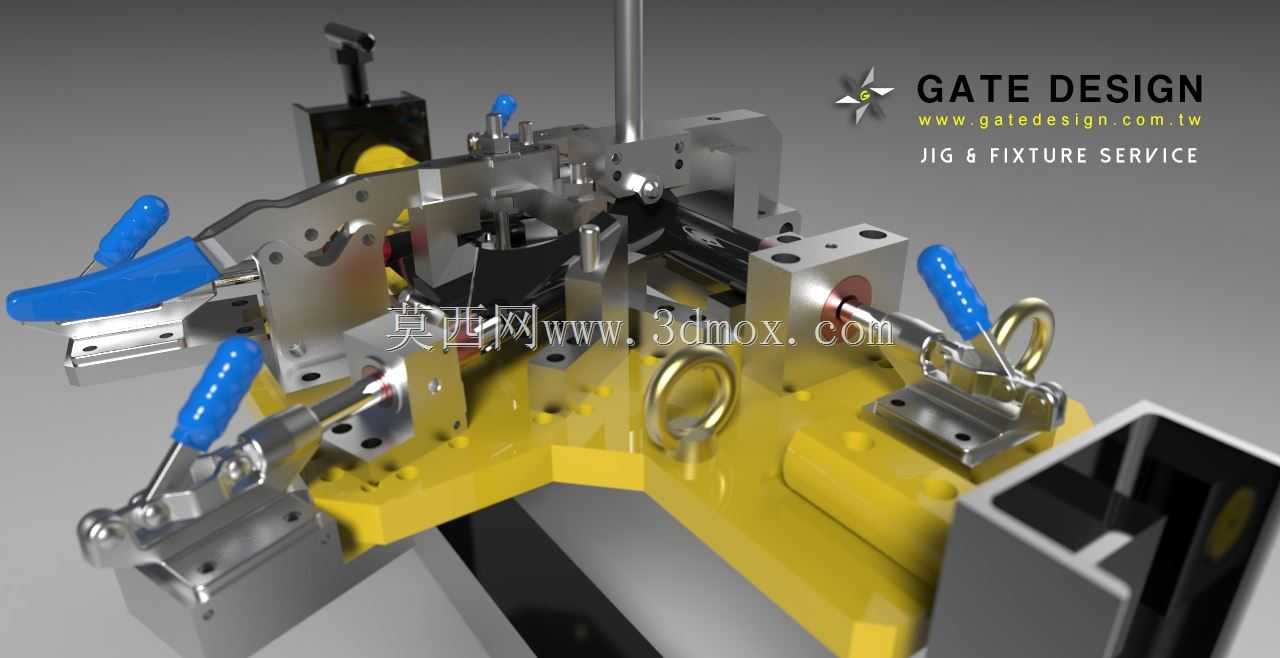

　　每段管路的接口位置都设置了独立的快速压紧机构，压紧头采用带缓冲的压头结构，装夹时不会对薄壁管路造成压痕变形，同时能保证焊接过程中管路不会因为热应力产生位移偏移。工装两侧的支撑立架做了加强筋结构，整体刚性足够承受焊接过程中的外力磕碰，不会因为长期使用出现基准面变形的问题，平台上的所有定位块都采用可拆式连接结构，当后续产品出现小改款时，只需要更换对应位置的定位块就能适配新的工件，不需要重新制作整套工装，能大幅降低多品种小批量生产的工装投入成本。从安装边界来看，整套工装的底部支撑脚采用标准的地脚安装孔设计，可以直接固定在车间常规的焊接工作台上，不需要额外制作专用安装底座，工装的整体高度匹配成年作业人员站立操作的舒适区间，

　　装夹作业时不需要过度弯腰或者抬臂，能有效降低长时间作业的疲劳感。工装的压紧手柄全部采用带防滑套的蓝色操作手柄，所有操作端都布置在工装的外侧区域，作业人员站在工装两侧就能完成所有压紧和松脱操作，不需要探身到工装内部，操作安全性有足够保障。在实际生产场景中，这套工装投入使用后，单组管路组件的装夹找正时间能压缩到原来的五分之一，焊接后的管路接口位置度偏差可以控制在0.2mm以内，完全满足后续整机装配的精度要求，同时因为所有定位点统一基准，不同批次生产的管路组件互换性大幅提升，不会出现同型号工件无法通用的问题。工装的平台表面做了发黑防锈处理，焊接过程中飞溅的焊渣不会直接粘附在基准面上，日常清理只需要用钢丝刷简单清扫即可，维护成本极低。

　　针对焊接过程中产生的热变形，工装的定位支撑点特意避开了焊缝的热影响区，不会因为焊接高温导致定位块退火变形，长期使用的精度保持性表现优异。对于结构设计从业者来说，这套工装的设计思路非常值得参考，它没有采用复杂的气动或者液压压紧结构，全部采用手动快速夹钳，不仅制造成本低，后期维护也不需要专业的气动液压维修人员，一线作业人员经过简单培训就能独立操作和日常维护，非常适合矿山设备这类离散制造场景的生产需求。工装的仿形定位块在设计时预留了0.1mm的工件公差补偿间隙，既不会因为工件本身的成型误差导致装夹困难，也不会因为间隙过大影响定位精度，这个细节是经过多轮试生产验证后确定的参数，能很好平衡装夹便利性和定位精度的矛盾。另外工装的整体框架采用标准型钢焊接后整体加工基准面，加工工艺性好，普通的机加工车间就能完成制作，不需要特殊的加工设备，对于中小规模的设备制造厂来说，这类工装的设计方案具备很强的可复制性，可以直接借鉴到其他异形管路、框架类组件的焊接工装设计中。
