八工位TF卡功能检测机架体结构设计

　　在消费电子存储器件量产检测环节，TF卡的批量功能验证一直是产线效率提升的关键节点，单工位逐张测试的模式早已无法匹配每小时数千张的产能节拍，多工位并行测试设备的结构合理性，直接决定了检测环节的稼动率与数据稳定性。这套八工位TF卡测试机的结构设计，完全围绕产线批量检测的实际工况展开，没有冗余的装饰性结构，所有板卡安装位、走线空间、散热通道的布局都经过实际工位操作逻辑的推演。从机架整体结构来看，采用标准1U上架式钣金壳体设计，安装耳的开孔尺寸完全匹配通用19英寸工业机柜的立柱孔距，设备进深控制在常规机柜安装的允许范围内，不会出现后部线缆弯折空间不足的问题，壳体侧边的散热格栅开孔位置，刚好对应内部发热功率最大的主控板区域，

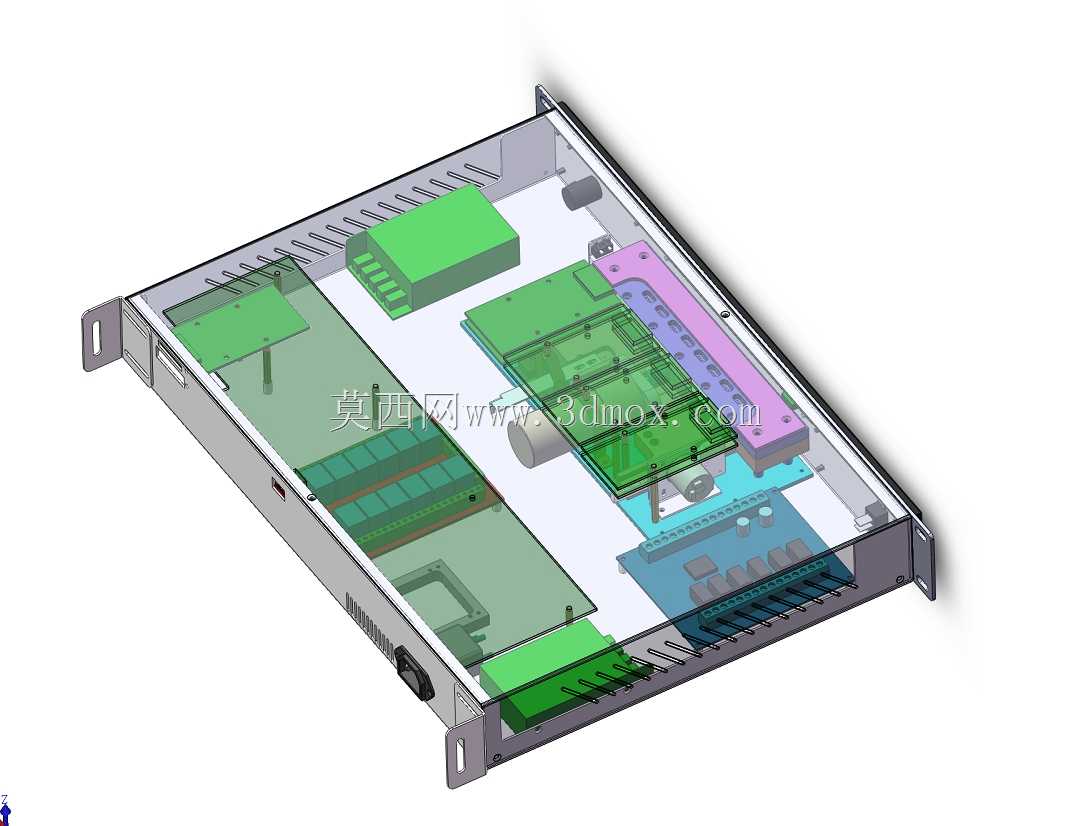

　　自然通风路径可以直接带走板卡工作时产生的热量，不需要额外加装强制风冷组件就能满足长时间连续运行的散热需求，减少了后期运维的故障点。内部的板卡分层布局逻辑，完全按照信号传输路径排布，最靠近前面板操作侧的是八组TF卡插拔工位的转接板，每个工位的卡座安装位都做了定位凸台设计，装配时不需要反复调整位置就能保证卡座与插拔导向槽的同轴度，避免长期插拔使用后出现卡滞、插偏损坏卡体的问题；主控核心板布置在机架中部的独立安装区域，与工位转接板之间通过板对板连接器直连，减少了飞线带来的信号干扰，也避免了产线作业时拉扯线缆导致的接触不良；电源模块单独布置在机架后侧的隔离仓内，与信号板区域通过钣金隔板分隔，既可以阻断电源模块的电磁干扰对测试信号的影响，

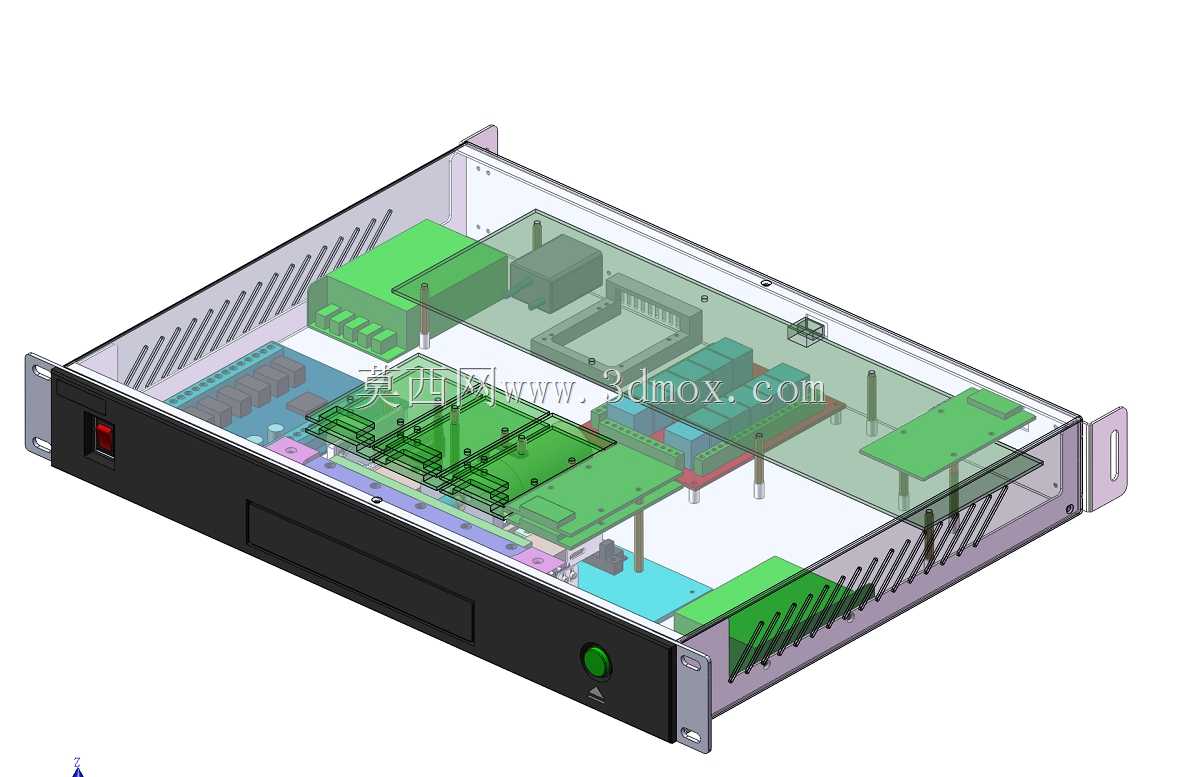

　　也能将电源发热区域与信号板区域隔开，避免局部温度过高导致测试数据漂移。在操作便利性的设计上，前面板的工位标识区域预留了足够的粘贴位置，每个工位对应的状态指示灯开孔对齐工位中心，作业人员可以快速定位异常卡对应的工位，不需要额外核对编号；后部的接口区域统一布置了电源输入、通讯上传、触发信号的接口，所有接口的安装高度都避开了机柜理线架的干涉位置，插接线缆后不会出现线缆过度弯折的情况。考虑到产线长期使用的磨损问题，所有插拔工位的导向槽都采用了耐磨材质嵌件设计，不需要更换整个机架结构，仅需定期更换磨损的导向嵌件就能维持设备的插拔精度，大幅降低了设备的全生命周期维护成本。内部的走线槽全部沿着机架内侧的钣金折边布置，强弱电走线完全分离，

　　不会出现线缆杂乱堆积影响散热、或者后期维护时误碰线缆导致故障的问题，每个板卡的安装位都预留了足够的手指操作空间，更换故障板卡时不需要拆除周边其他组件，单人就能在五分钟内完成单块板卡的更换作业，减少设备停机对产线节拍的影响。从结构强度角度看，机架的钣金折边全部做了加强筋处理，两侧安装耳与主体机架的连接位置做了折弯加强，设备上架安装后不会因为长期受力出现壳体变形，内部的板卡安装柱全部采用压铆铜柱，相比自攻螺丝固定的方式，多次拆装也不会出现滑牙问题，完全适配工业场景下频繁维护调整的使用需求。
