工业控制用圆形按压式按钮结构设计

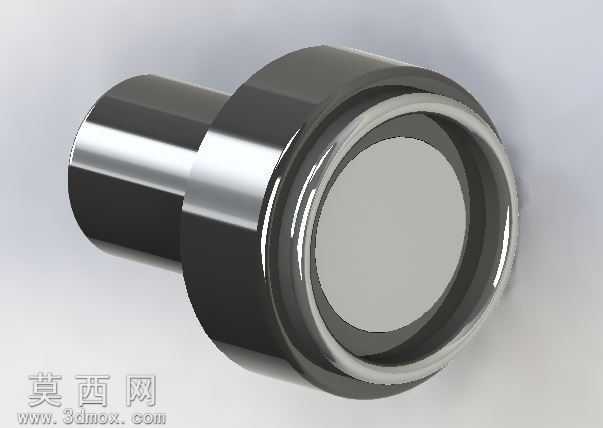

本作品为工业场景使用的圆形按压式控制按钮三维建模成果，建模过程依托主流三维设计软件完成，整体遵循工业控制元件的通用设计规范，还原了实体按钮的完整结构与外观质感。建模阶段首先从按钮的核心功能结构入手，先绘制前端按压操作面的圆形轮廓，通过拉伸、旋转等基础特征命令构建出按钮的头部按压端，该部分采用大直径圆形端面设计，边缘做了圆滑过渡倒角处理，既能够保证操作人员按压时的触感舒适度，也能避免尖锐边角带来的操作划伤风险。随后构建按钮中部的限位固定结构，这部分设计有环形凸台结构，用于按钮安装时的卡位固定，凸台的尺寸公差按照工业安装标准预留合理间隙，保证按钮安装后既不会出现松动晃动，也不会因过盈量过大导致按压卡滞。之后构建按钮尾部的连接导向柱，该柱体为圆柱形结构，表面做光滑处理，用于和内部触点结构进行联动配合，柱体与头部结构的衔接处做了圆角过渡，减少应力集中问题，提升结构的耐用性。材质渲染阶段，针对按钮不同部位的实际材质特性做了对应设置：按钮头部的按压操作面采用哑光浅灰色硬质塑料材质，调整材质的粗糙度参数模拟真实塑料的微哑光质感，避免过度反光影响操作时的视觉识别；按钮的主体外壳部分采用亮面镀铬金属材质，调整金属材质的反射率、高光参数，还原镀铬五金件光亮顺滑的金属质感，同时在金属表面添加细微的环境反射效果，让渲染效果更贴近真实五金件的视觉表现；环形衔接部位做了分层材质处理，区分出固定压圈与主体外壳的材质差异，让整体结构的层次感更加清晰。结构设计上充分考虑按钮的实际使用需求，整体采用同轴式结构设计，所有部件的中心轴线完全重合，保证按压过程中受力均匀，不会出现偏斜卡滞的问题；各部件之间的装配间隙经过合理计算，既预留了按压行程所需的活动空间，也避免间隙过大导致灰尘、水汽进入按钮内部影响电气性能。设计思路围绕工业控制场景的实用需求展开，摒弃多余的装饰性结构，整体造型简洁规整，既符合工业元件的功能优先设计原则，也兼顾了操作端的人机交互体验，模型完整还原了实体按钮的所有结构细节，可用于电气控制方案展示、操作面板布局设计、工业产品装配演示等多种场景。
