滚轮零件注塑成型模具三维结构设计

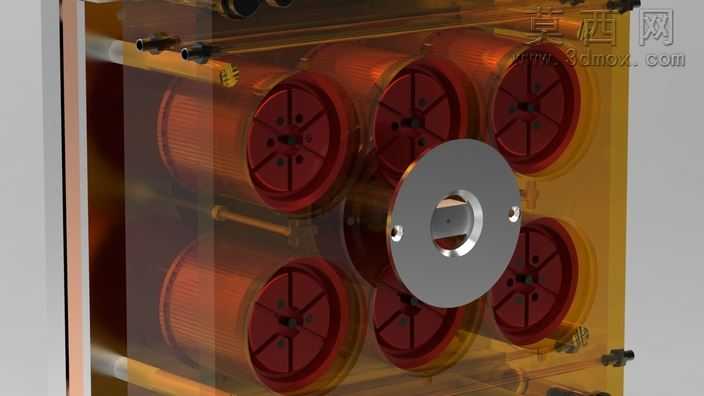

本作品为滚轮类塑胶零件的注塑成型模具三维设计模型，整体采用标准两板模基础结构进行搭建，在三维建模过程中严格遵循注塑模具设计的通用规范，对模架各组成板件进行了精准的参数化建模，从定模座板、定模板、动模板、动模座板的厚度匹配，到导柱导套的装配定位、紧固螺丝的排布位置，均按照实际生产的加工装配要求完成尺寸校验。模型完整还原了模具的成型核心结构，针对滚轮零件的圆周外形与中心安装孔特征，分别设计了对应的型腔、型芯成型面，分型面选取在零件最大轮廓处，确保开模时不会出现粘模、刮伤成型件表面的问题，同时在型腔周边合理布置了冷却水路结构，水路走向贴合成型区域轮廓，能够在注塑生产过程中实现均匀快速的热交换，缩短成型周期，减少塑胶件因冷却不均产生的翘曲、缩痕缺陷。模型中还完整呈现了浇注系统的结构设计，主流道、分流道的截面尺寸匹配PP类常用塑胶原料的流动特性，浇口采用侧浇口形式，位置选取在零件非外观面区域，既能够保证熔料填充时的流动平稳性，避免出现缺胶、熔接痕缺陷，也方便后续成型后去除浇口余料。在细节结构处理上，建模时对模具的顶出机构进行了完整搭建，顶杆位置排布避开零件的配合安装面，确保顶出过程受力均匀，不会顶伤成型后的滚轮零件；同时对模具各活动部件的配合间隙进行了合理预留，还原了实际生产中模具开合模的运动逻辑，所有板件、零件的装配关系清晰，材质区分明确，定动模板采用模具钢材质的金属质感渲染，导柱导套、紧固螺丝等标准件采用光亮金属材质表现，冷却水路、密封件采用对应功能的材质区分，整体渲染效果清晰直观，能够完整展现该注塑模具的整体结构与各部件的装配关系，可为同类小型塑胶轮类零件的模具设计提供清晰的结构参考。
