人体工学手持操作控制器结构设计

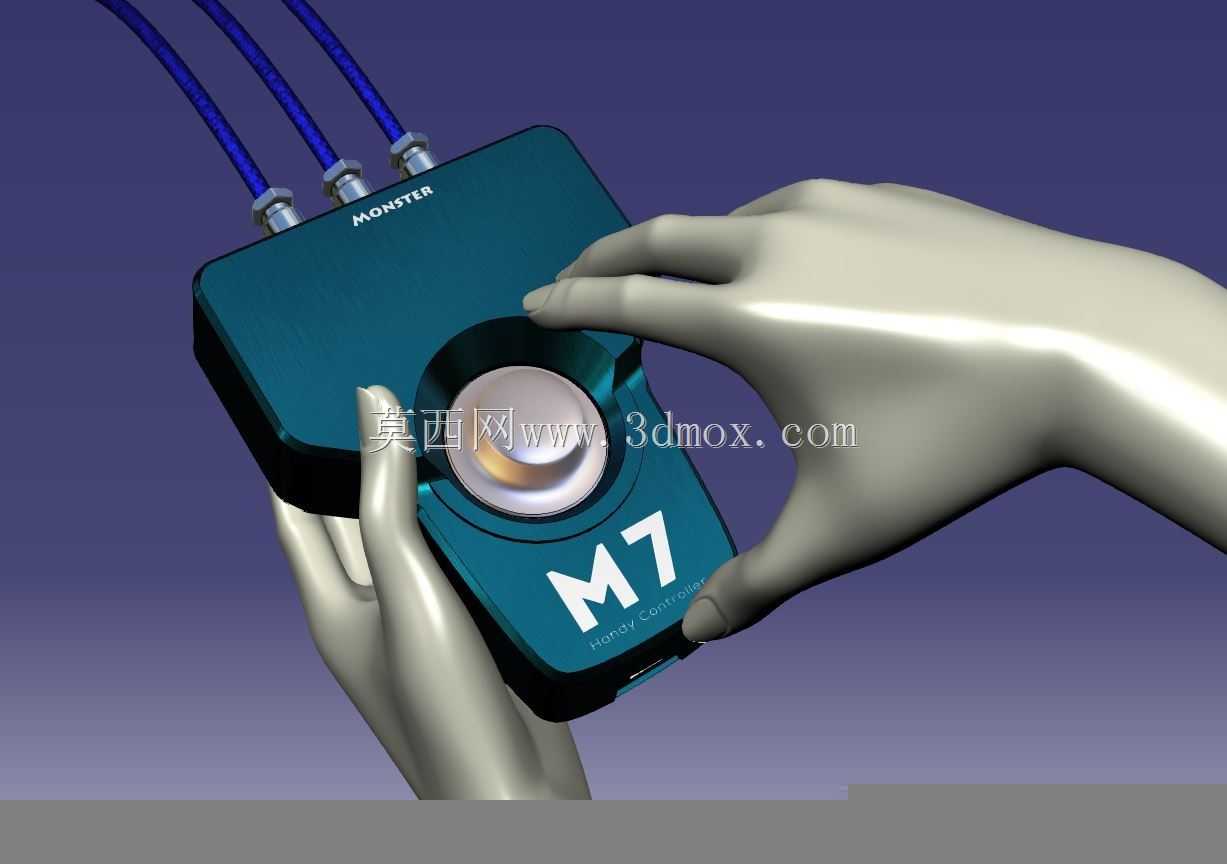

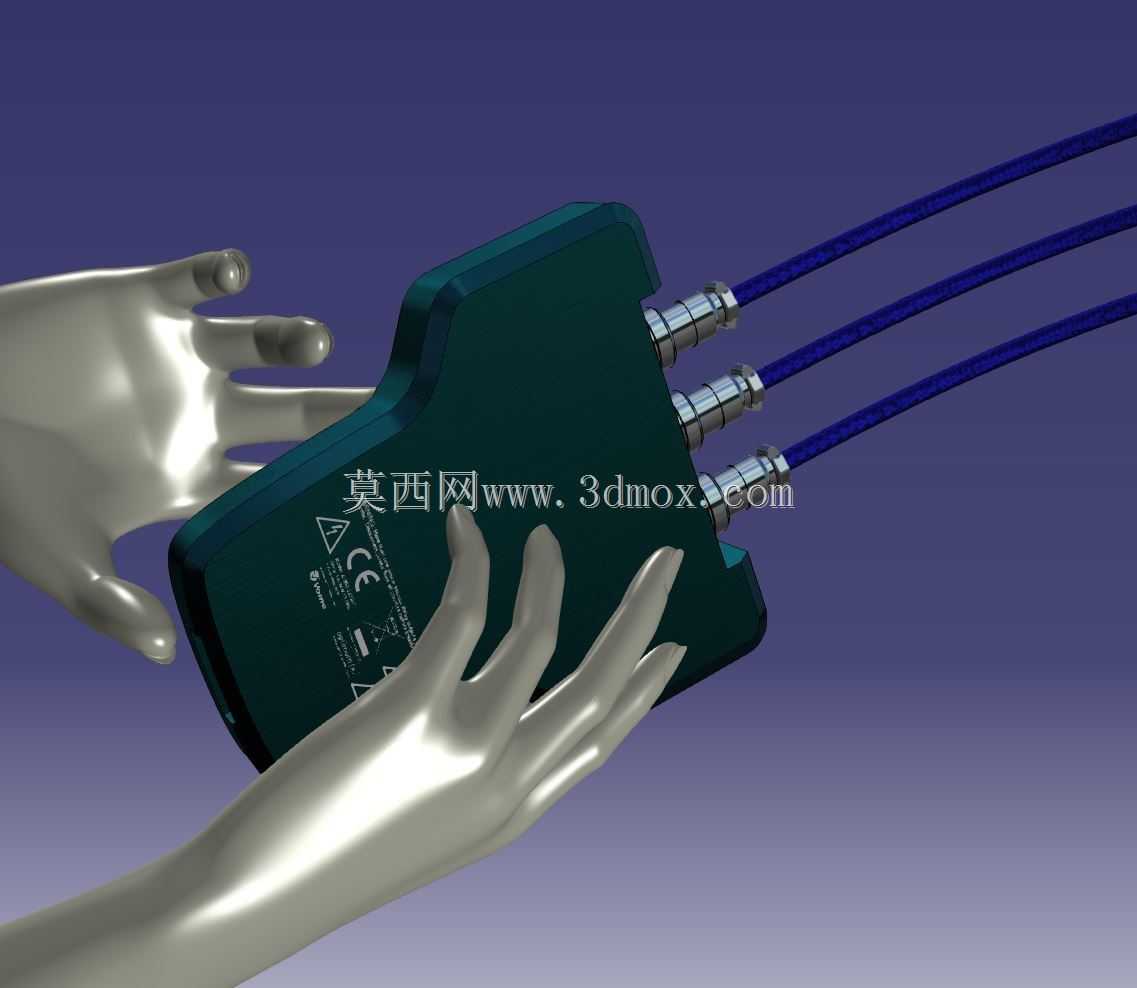

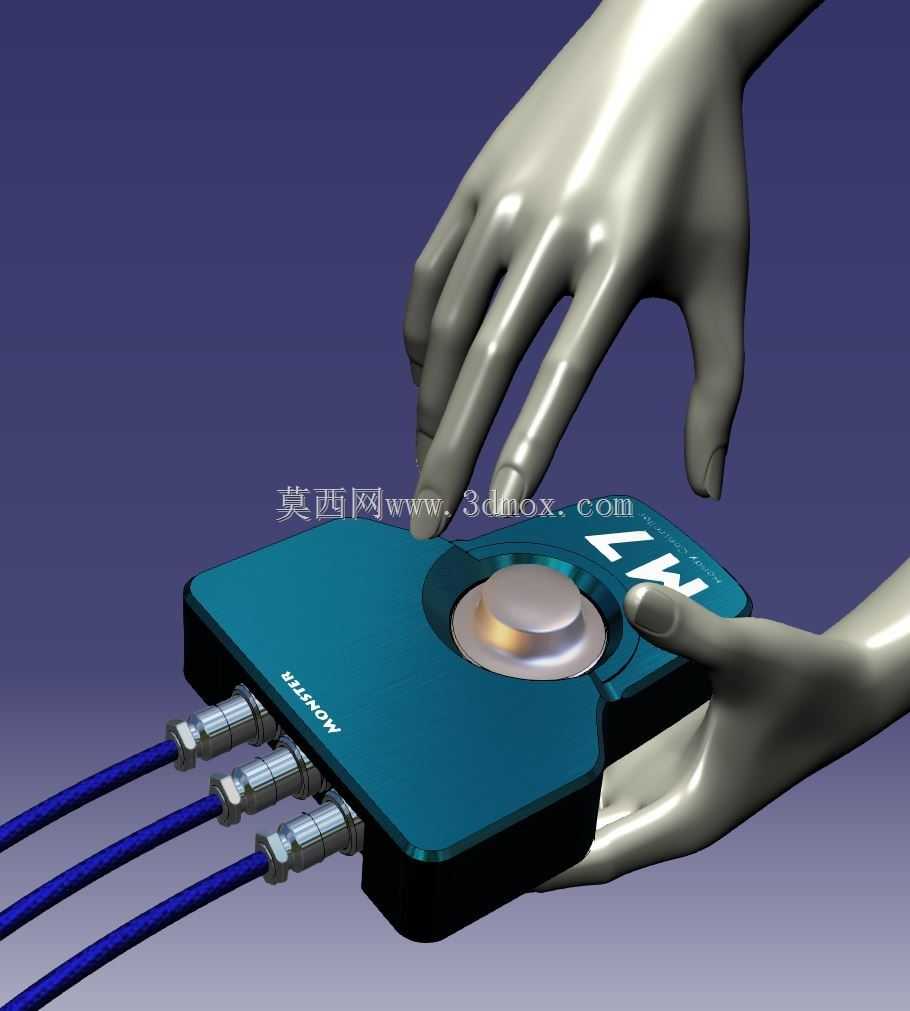

　　这款手持操控装置的结构设计，核心围绕长时间手持作业的人机适配需求展开，在工业现场的设备调试、远程操控、特种作业巡检场景中，这类手持终端是操作人员与设备系统交互的核心载体，区别于固定安装的操作面板，手持形态需要兼顾握持稳定性、操作可达性与长时间使用的疲劳度控制。从外形轮廓来看，整体曲面完全贴合成年人手掌自然握持的弧度，掌托位置的过渡圆角做了连续变半径处理，避免硬棱边对手掌局部造成压迫，指槽位置的凹陷深度经过多轮握持测试调整，刚好容纳自然弯曲的食指、中指与无名指，握持时手掌受力均匀分布在掌根与指节位置，单手握持时不需要刻意施加夹紧力就能保持装置稳定，大幅降低连续作业半小时以上的手部酸胀感。

　　装置侧方延伸的线缆防护结构做了圆弧过渡的防弯折处理，线缆出口位置的护套硬度控制在邵氏60度左右，既可以避免线缆反复弯折导致的线芯断裂，也不会因为硬度过高硌到手腕内侧，作业时手腕自然下垂的状态下，线缆会顺着小臂方向延伸，不会出现线缆剐蹭操作台或者勾挂周边工件的问题。从功能布局逻辑来看，所有操作按键的排布都落在手指自然活动的覆盖范围内，拇指负责的功能区设置在装置正面的上半区域，按键的按压行程控制在1.2-1.5mm之间，按压力度设置为2.5N左右，既可以避免误触，也不会因为按压力度过大导致拇指疲劳；食指负责的触发按键设置在装置的侧上方，刚好对应食指自然弯曲的位置，扣动触发的行程与力度匹配人手扣动操作的发力习惯，

　　长时间连续触发也不会造成指节劳损。装置的外壳壁厚做了均匀化处理，整体壁厚控制在2.5mm，内部筋位的排布既可以提升壳体的抗摔抗冲击性能，也能为内部的电路板、电池模块、通讯模块预留足够的安装空间，筋位与电路板安装柱的位置做了同轴度公差控制，装配时电路板可以直接卡入定位柱，不需要额外调整位置，装配效率提升明显。考虑到工业现场可能存在的油污、粉尘接触场景，壳体的合模面做了嵌入式的密封槽设计，可以搭配1mm直径的密封胶条实现基础的防尘防泼溅能力，日常使用中少量的切削液飞溅、粉尘飘落都不会侵入壳体内部影响电路稳定性。装置的整体重量控制在180g以内，重心落在手掌中心位置，握持时不会出现头重脚轻或者尾部下坠的情况，

　　手腕不需要额外施加力矩平衡装置重量，长时间举持操作也不会出现腕部酸痛的问题。从安装边界来看，这款手持装置不需要额外的固定安装座，配套的挂绳孔设置在装置尾部，作业间隙可以通过挂绳挂在操作人员的手腕或者工装挂点上，避免随手放置导致的跌落损坏；如果需要固定放置，配套的卡扣式支架可以直接卡在标准铝型材机架或者设备操作台上，卡扣的夹持范围适配20-40mm厚度的安装板，不需要额外打孔安装，适配现场不同的安装条件。在结构细节处理上，壳体表面做了细晒纹处理，表面粗糙度控制在Ra1.6左右，即使手上沾有少量油污也能保持足够的摩擦力，不会出现打滑脱手的问题；所有外露的边角都做了R2以上的圆角处理，不会在操作过程中划伤操作人员的手部。内部的电池仓做了独立的密封隔层，电池更换时不需要拆开整个壳体，只需要推开尾部的电池仓盖就可以完成更换，仓盖的卡扣做了防松脱设计，即使装置从1.2米高度跌落，仓盖也不会意外弹开导致电池脱落。装置的通讯模块安装位置做了电磁屏蔽处理，避免工业现场的变频器、伺服电机产生的电磁干扰影响操控信号的传输稳定性，信号传输的延迟控制在10ms以内，满足实时操控的响应要求。
