带线性导轨的摄像机位调节滑台结构

　　这类带线性导轨的摄像滑台，最早是在工业视觉检测工位的调试过程中接触到的，当时车间里的在线外观检测工位需要反复调整工业相机的拍摄位置，既要保证镜头和待检测工件的距离稳定在焦距范围内，又要能沿着工件输送方向做小范围的位置微调，最初用的是普通的角码加腰型孔固定，每次调整都要松四个螺栓，反复用塞尺量水平度，调一次要花二十多分钟，遇到换产的时候，不同批次的工件检测点位变了，调试效率特别低，后来才换成这类集成式的滑台结构。

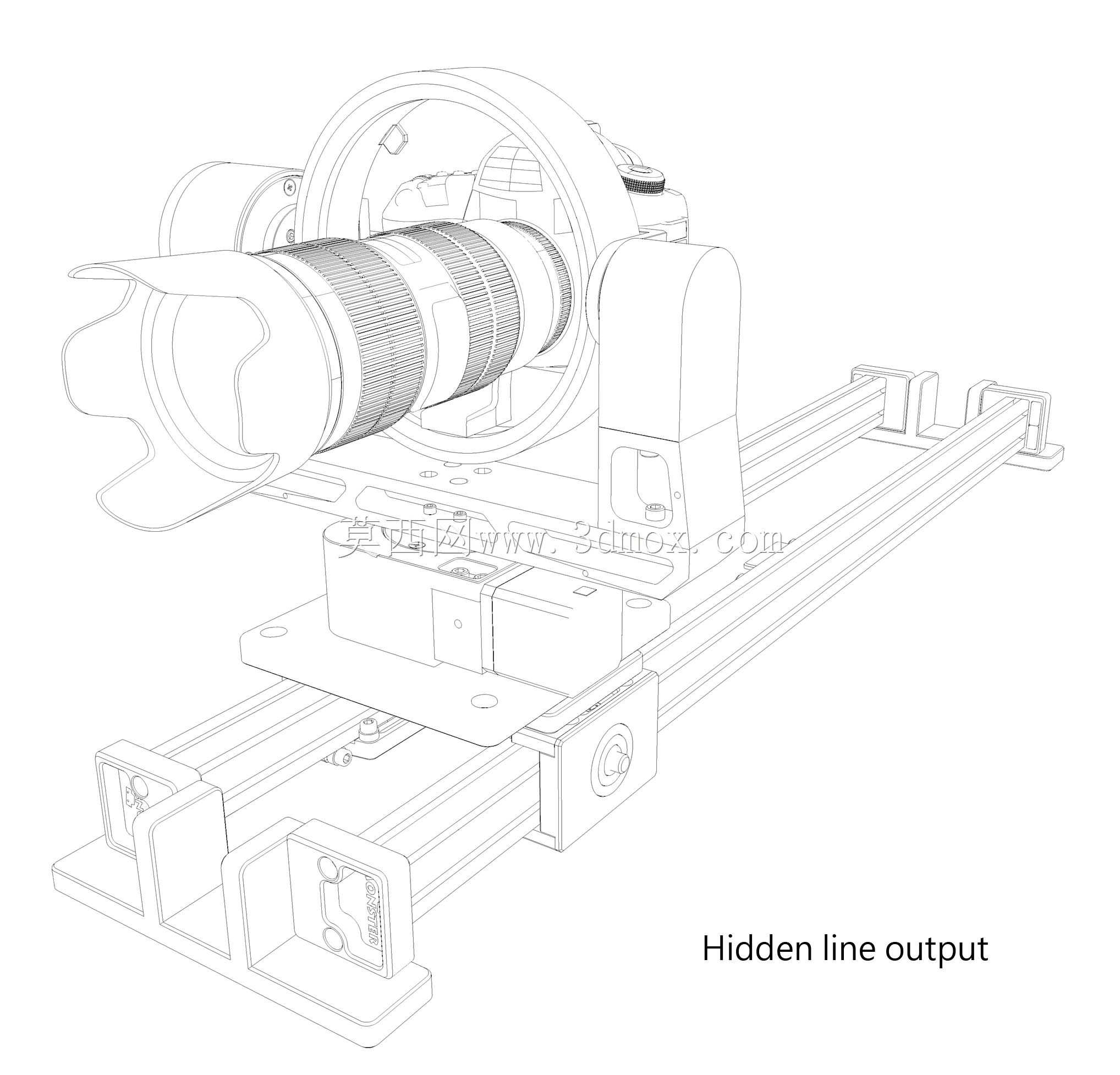

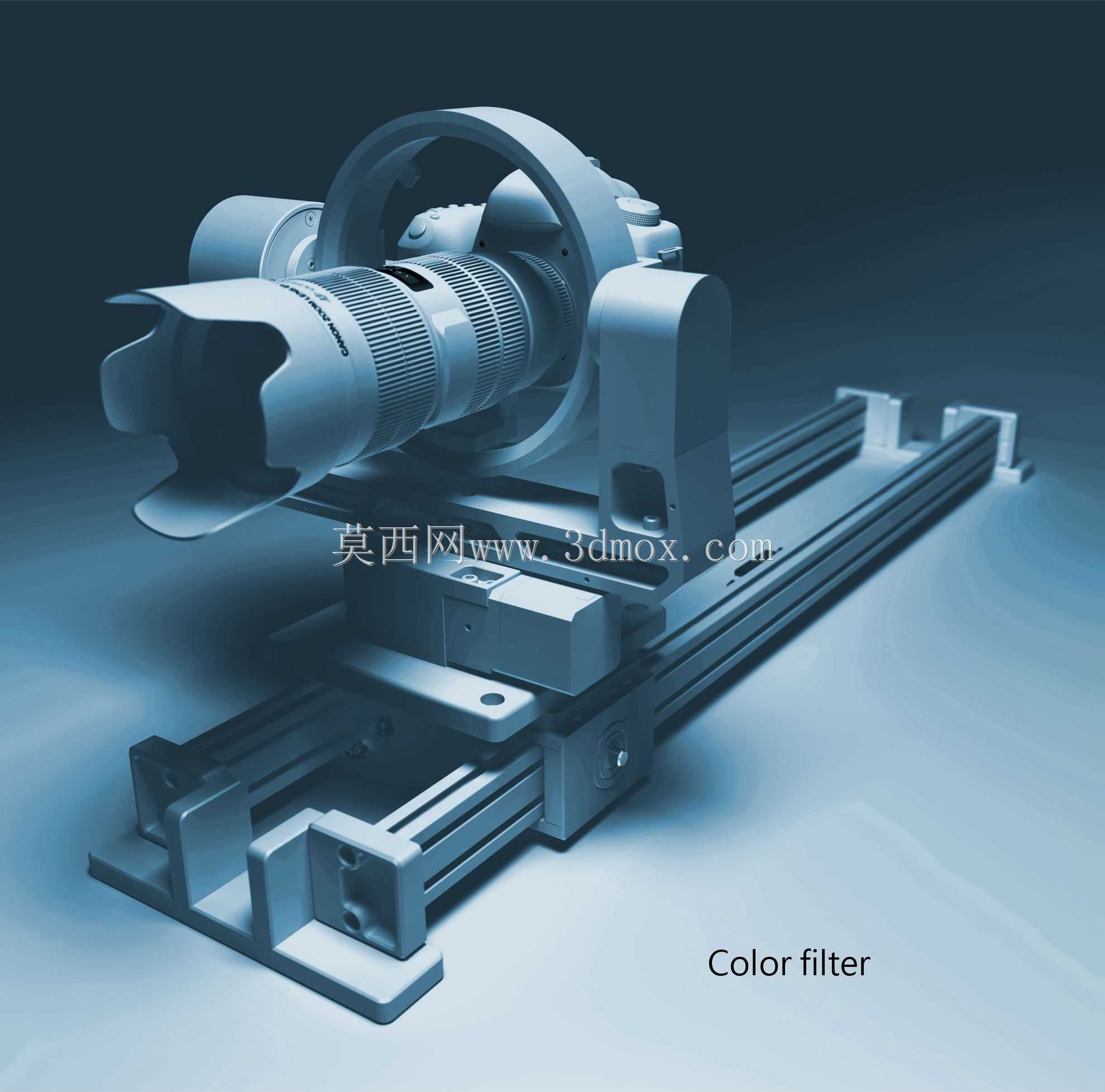

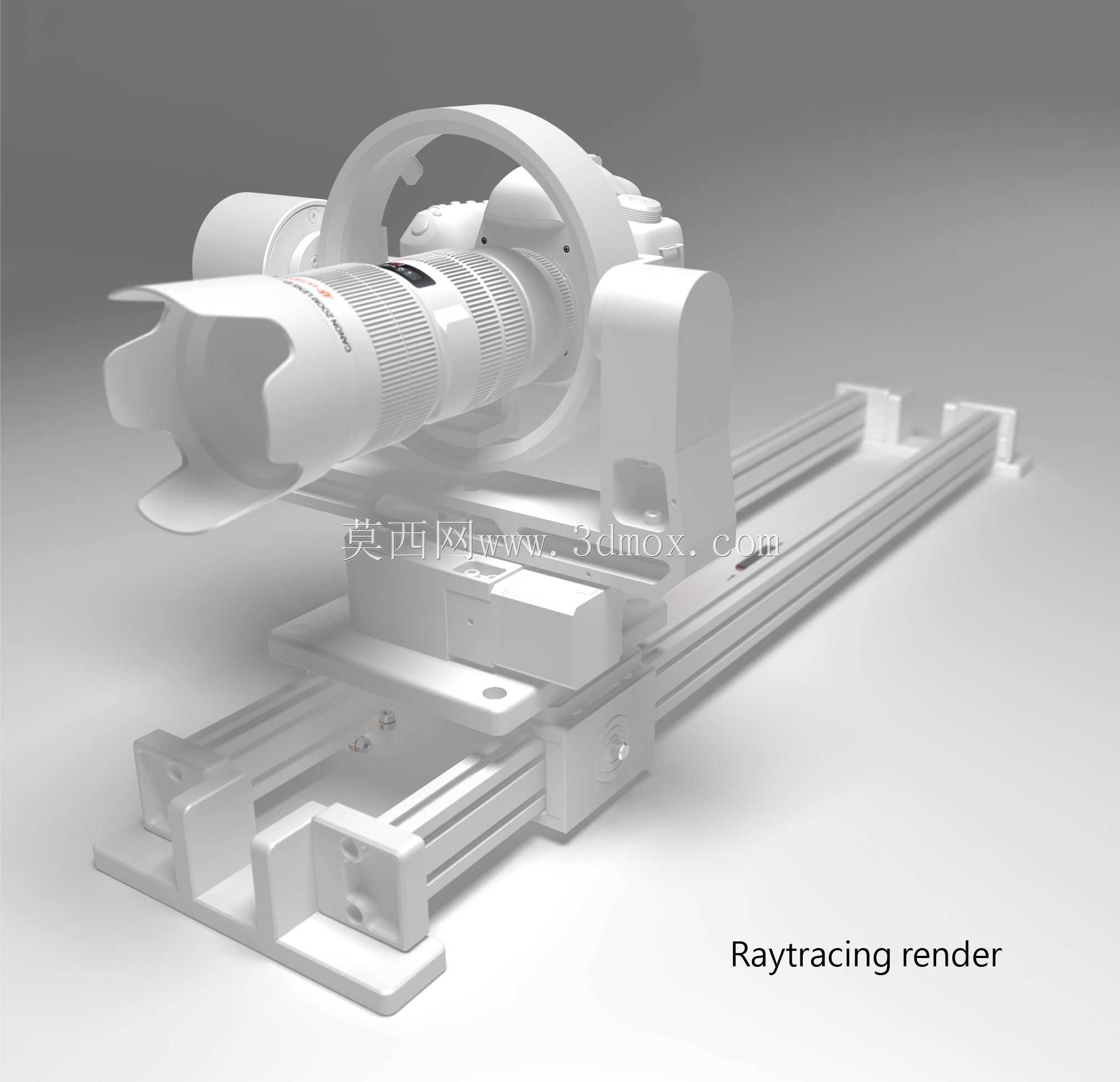

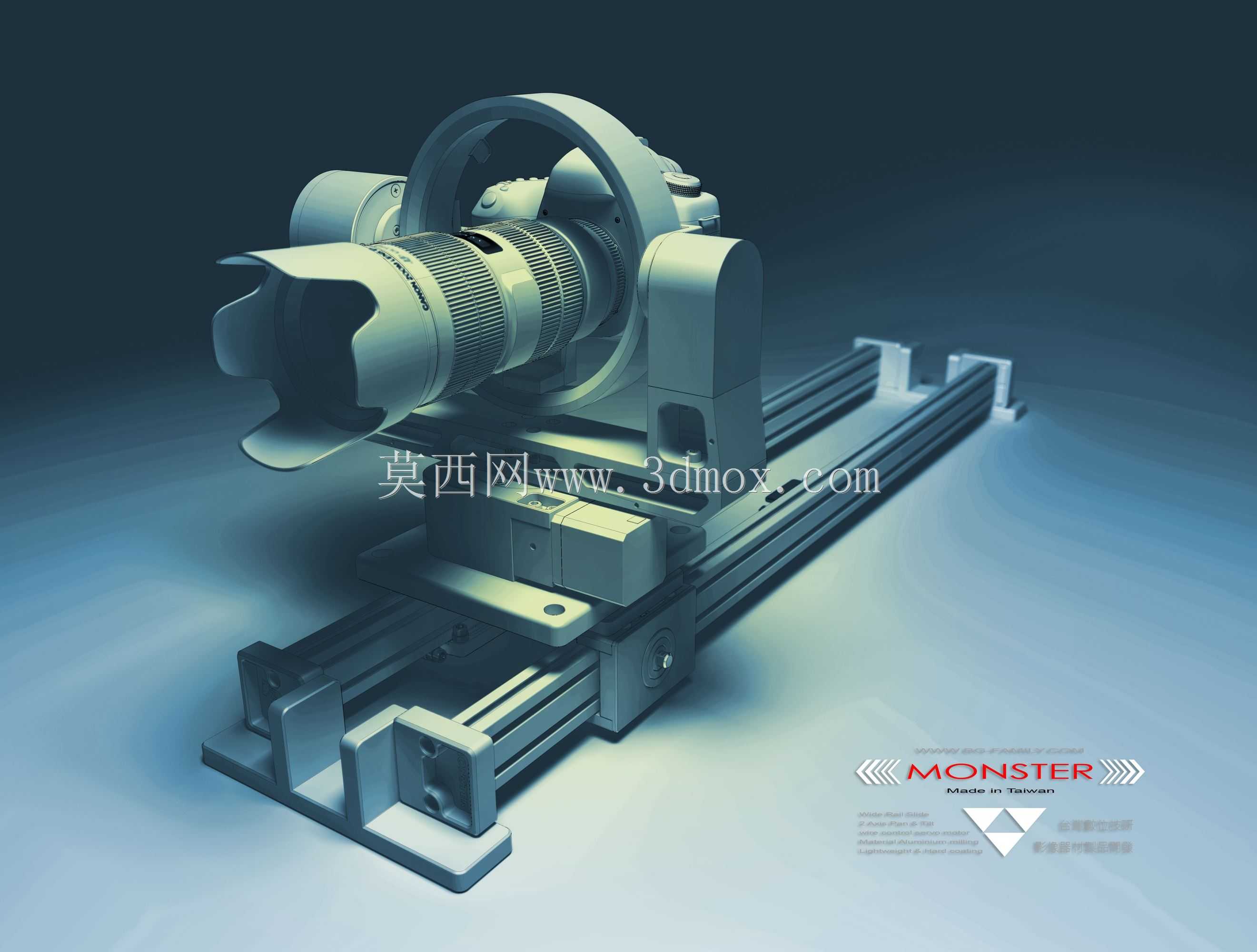

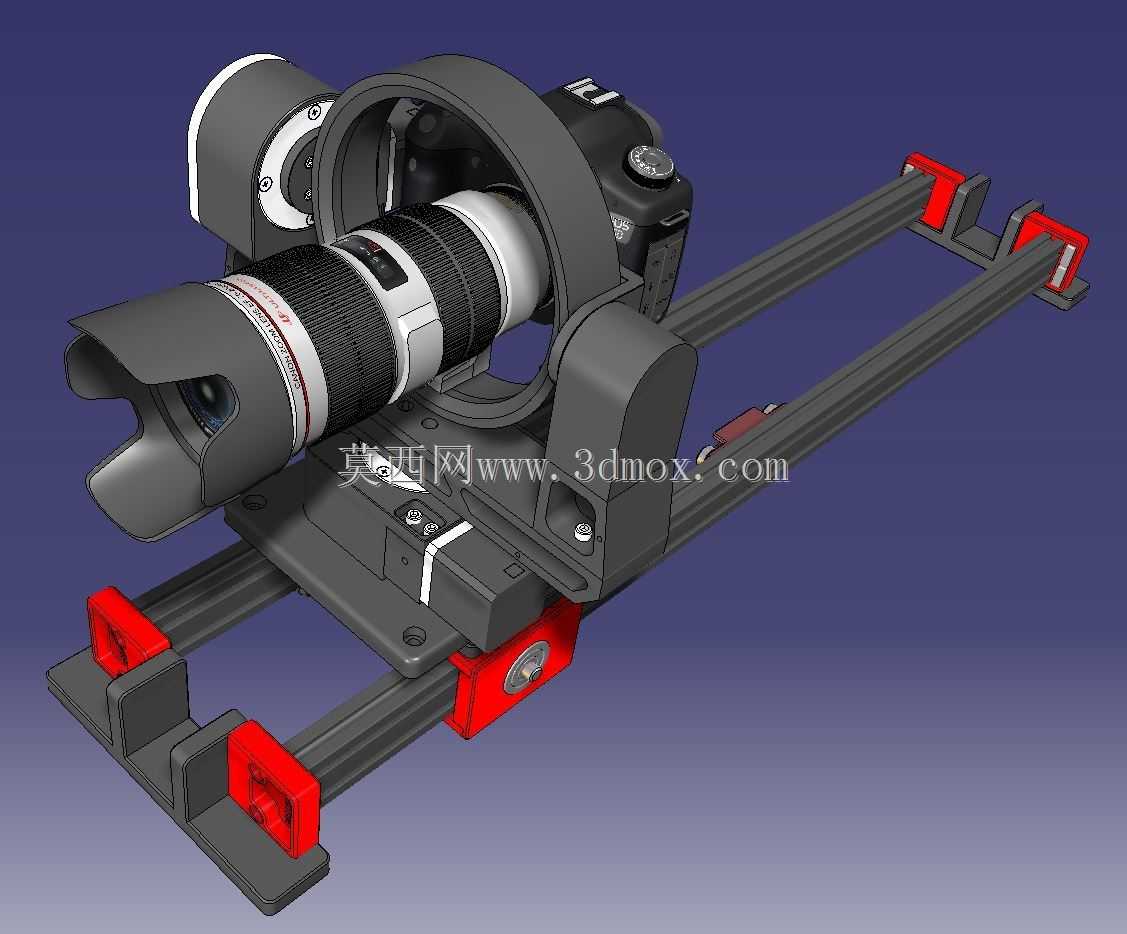

　　从结构本身来看，这套滑台的承载部分采用了双列平行线性导轨作为导向支撑，两根导轨平行度公差控制在0.02mm每百毫米行程范围内，滑块部分和相机安装座做了一体化设计，安装座上预留了标准的相机安装螺孔，适配常见的工业相机、镜头以及民用专业摄像设备的固定孔位，不需要额外做转接板就能直接固定设备。滑台的驱动部分没有做集成化的电机安装位，属于手动调节型的结构，侧面预留了锁紧手柄的安装位置，调整到位之后扳动锁紧手柄就能把滑块位置完全锁死，不会因为设备运行的振动出现位置偏移，这点在车间的振动环境里特别重要，之前用腰型孔固定的时候，有时候设备运行半天，相机位置就会因为振动偏个零点几毫米，直接导致检测误判率上升。

　　实际应用场景里，这类滑台不止用在工业视觉检测工位，在专业影视拍摄的延时摄影、微距拍摄场景里也会用到，只不过影视用的滑台行程更长，对滑动的顺滑度要求更高，而工业场景用的滑台更看重刚性和位置保持能力。这套滑台的底座采用了标准铝型材截面设计，底部预留了T型槽安装位，可以直接固定在工业铝型材搭建的设备机架上，也可以通过螺栓固定在钢板焊接的工作平台上，安装边界的适配性很强，不需要针对不同的安装基座重新加工底座。

　　设计思路上，这套结构没有做多余的复杂功能，核心就是保证导向精度和承载稳定性，相机安装座的高度做了优化，当搭配常见的100mm焦距工业镜头时，镜头最低点和滑台安装基面的距离刚好留足了光源的安装空间，不需要额外垫高相机就能把环形光源或者条形光源固定在镜头和工件之间，这点是很多新手设计滑台的时候容易忽略的，很多人只考虑滑台本身的行程，没算上镜头和光源的安装空间，最后做出来的滑台装上设备之后，光源没地方固定，只能再加装转接支架，反而降低了整体结构的刚性。

　　尺寸方面，这套滑台的单根导轨宽度是15mm，整体底座宽度120mm，适配的行程范围可以根据实际需求拼接延长，标准款的有效行程是200mm，足够覆盖大多数工业视觉检测的机位调整范围，滑块的侧向承载能力可以达到5kg，就算搭载带长焦镜头的全画幅相机，也不会出现滑块下沉或者导向卡顿的问题。滑动接触面采用了预压设计，没有多余的间隙，调整的时候转动阻尼均匀，不会出现忽松忽紧的情况，哪怕是微调0.1mm的位置，也能精准控制，不会因为手劲稍微大一点就滑过了目标位置。

　　在日常维护方面，导轨的侧面预留了油嘴安装位，可以定期加注润滑脂，不需要拆解滑台就能完成保养，适合工厂里长期连续运行的工况，不会因为保养麻烦导致设备维护不到位，提前出现磨损。滑台的所有外露金属件都做了阳极氧化处理，在车间有少量切削液雾气的环境里也不会轻易生锈，使用寿命比普通的喷漆钢制滑台更长。另外，滑台的两端都预留了限位块的安装位置，可以根据实际使用的行程范围加装硬限位，防止调整的时候滑块滑出导轨，造成设备磕碰，这点在手动调节的结构里非常实用，毕竟人工操作的时候难免会有疏忽，硬限位能避免很多不必要的设备损坏。

　　很多人在选型这类滑台的时候，容易只看行程参数，忽略安装座的孔位适配性，这套结构的安装孔位做了通用化设计，除了固定相机之外，也可以用来固定小型的激光位移传感器、条码扫描枪等需要位置调整的工业检测元件，适用范围比单一功能的相机支架更广，在自动化设备的设计里，这类通用化的调节组件能减少很多定制零件的设计工作量，缩短设备的整体开发周期。
