对角双手机多电充电器结构设计方案

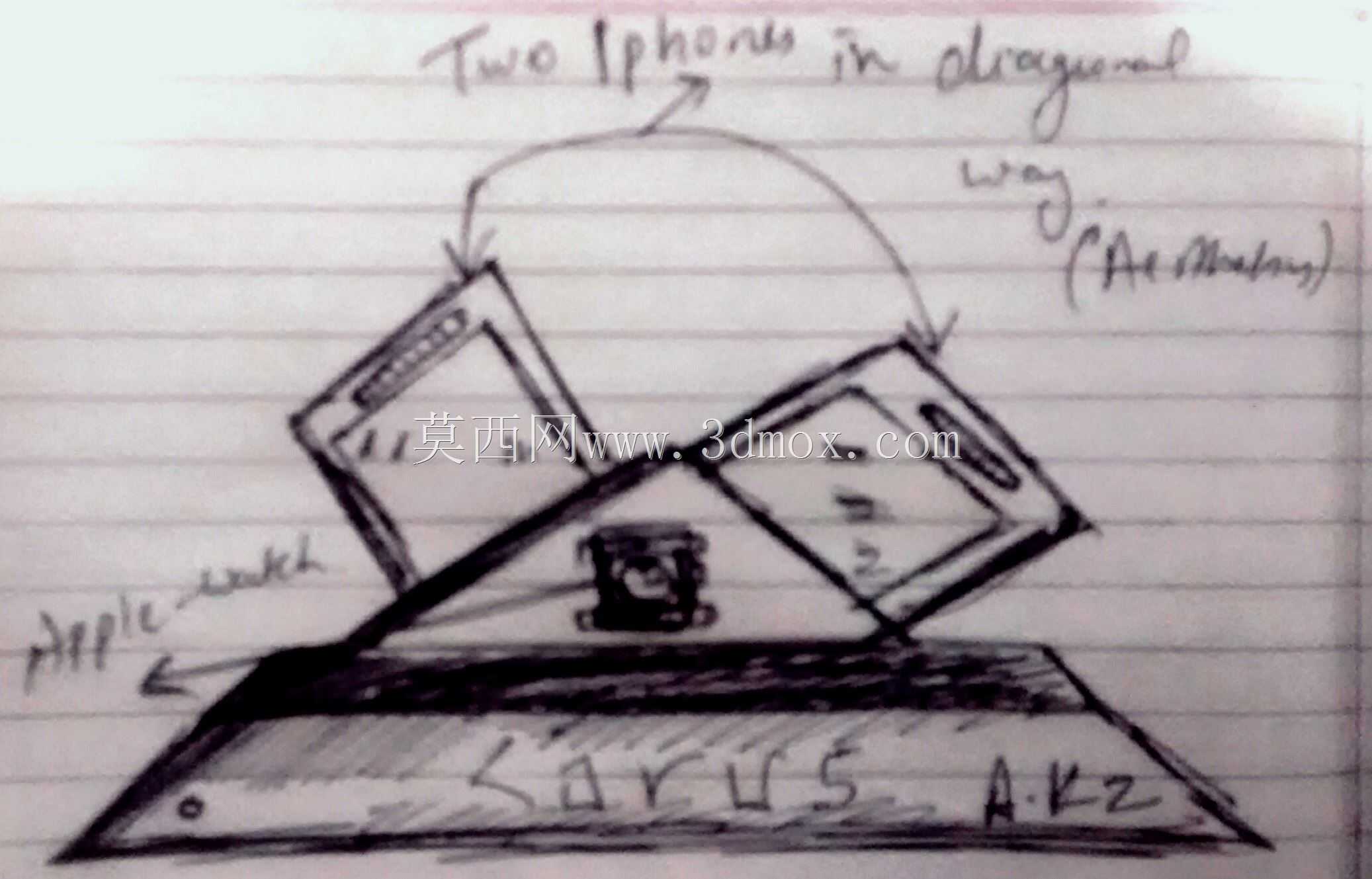

　　这款对角布置的双手机充电装置，主要面向桌面办公、家居床头、公共休闲区等候充电场景设计，解决传统单工位充电器无法同时满足两台移动设备补能、多设备并排摆放占用桌面横向空间的痛点。从结构布局来看，整体采用梯形底座承托结构，两个手机放置工位沿底座对角线方向呈对称倾斜布置，倾斜角度控制在55度到65度区间，既保证手机放置时的重心稳定，不会出现滑脱倾倒问题，又能让使用者在充电过程中无需拿起设备，就能清晰看到屏幕显示的消息通知、来电提醒内容，兼顾充电功能与使用便利性。底座部分采用下宽上窄的梯形截面设计，底部设置整面防滑胶垫，增大与桌面、台面之间的静摩擦系数，即使在放置两台重量合计约400g的手机时，整体重心依然落在底座支撑边界范围内，

　　不会出现侧翻、滑移问题。两个充电工位的支撑托板做了内凹限位处理，托板边缘设置高度3mm的挡边，刚好卡住手机底部边缘，不会遮挡手机底部的充电接口区域，同时托板表面预留无线充电线圈的安装槽位，可兼容有线插接与无线充电两种补能模式，适配不同使用习惯的用户需求。从功能特性来看，两个工位独立设置充电通路，互不干扰，单路输出可匹配常规手机的快充功率需求，内部电路模块集成在底座中空腔体内，腔体内预留足够的散热间隙，避免长时间充电时热量堆积带来的安全隐患。底座侧面预留电源输入接口位置，接口处做下沉式处理，避免电源线插接后突出本体过多，影响整体摆放的整洁度。设计过程中重点考量了不同尺寸手机的适配边界，托板的支撑长度覆盖从4.7英寸到6.

　　7英寸的主流手机尺寸，手机放置时的支撑接触点做了圆角过渡处理，不会刮花手机中框与后盖表面。对角布局的设计相比传统并排双充结构，能减少30%左右的横向桌面占用空间，对于桌面面积有限的办公工位、床头柜等场景，空间适配性更强。同时两个工位呈一定夹角布置，当两人同时使用该充电器放置手机时，各自的设备屏幕朝向对应使用者的方向，不会出现并排摆放时屏幕反光、视角偏移看不清内容的问题。在安装与维护层面，整体结构采用上下壳体扣合加螺丝固定的方式，底座底部的防滑胶垫可直接拆卸，下方预留固定螺丝的隐藏孔位，日常使用时胶垫覆盖螺丝孔，保证外观整体性，需要检修内部电路时，掀开胶垫即可拆卸螺丝打开壳体，维护操作便捷。结构的所有棱边都做了R2以上的圆角处理，

　　没有尖锐棱角，避免日常拿取、放置过程中划伤手部或者磕碰手机表面。充电工位的倾斜角度经过反复配重验证，即使放置重量较大的大屏手机加上保护壳，整体结构的抗倾覆系数依然大于1.5，满足日常使用的稳定性要求。底座内部的电路安装位设置了定位柱与卡扣，电路模块可直接卡装定位，不需要额外打胶固定，装配工序简单，适合批量生产组装。
