自行车后侧警示装置结构设计方案

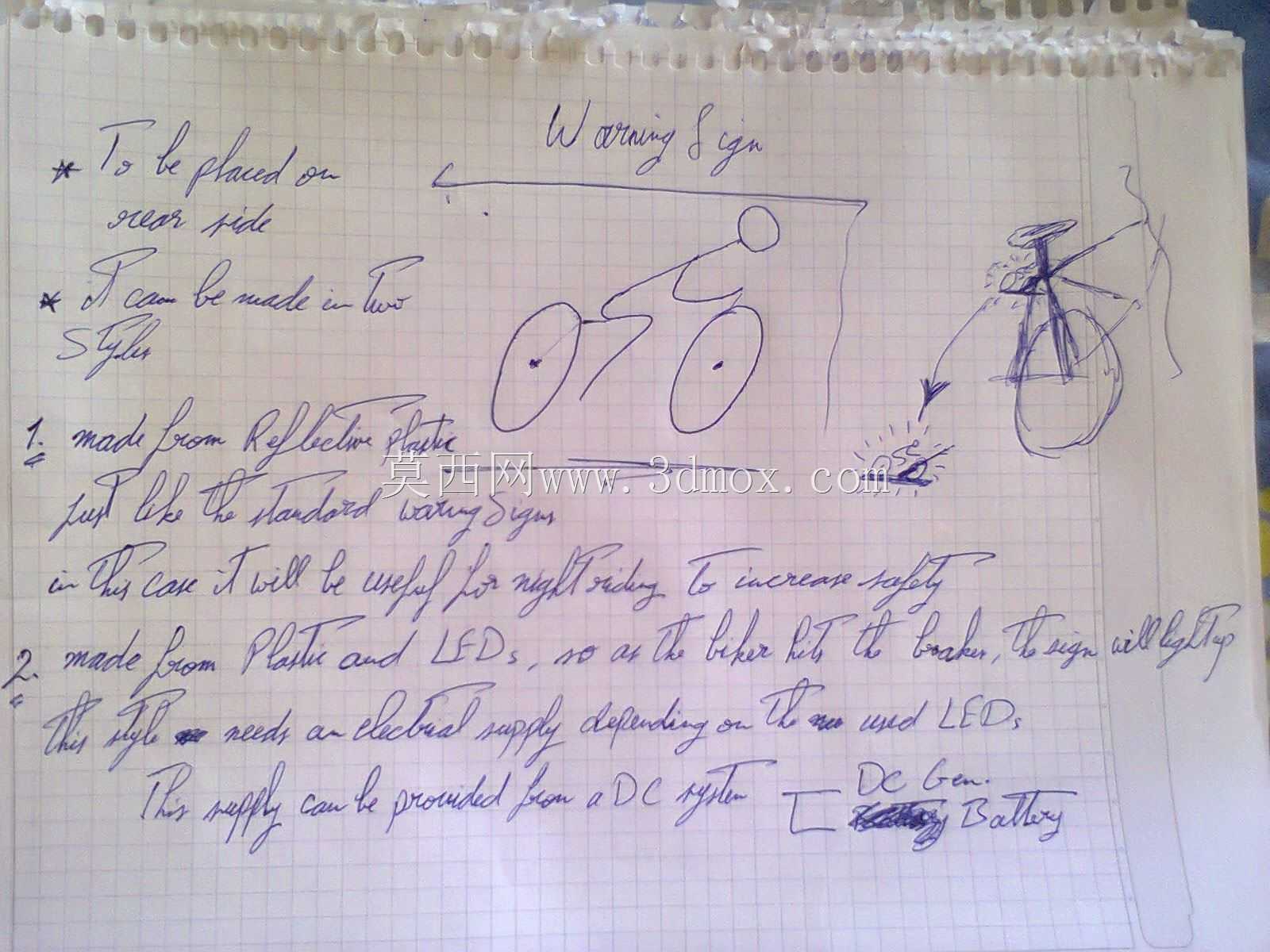

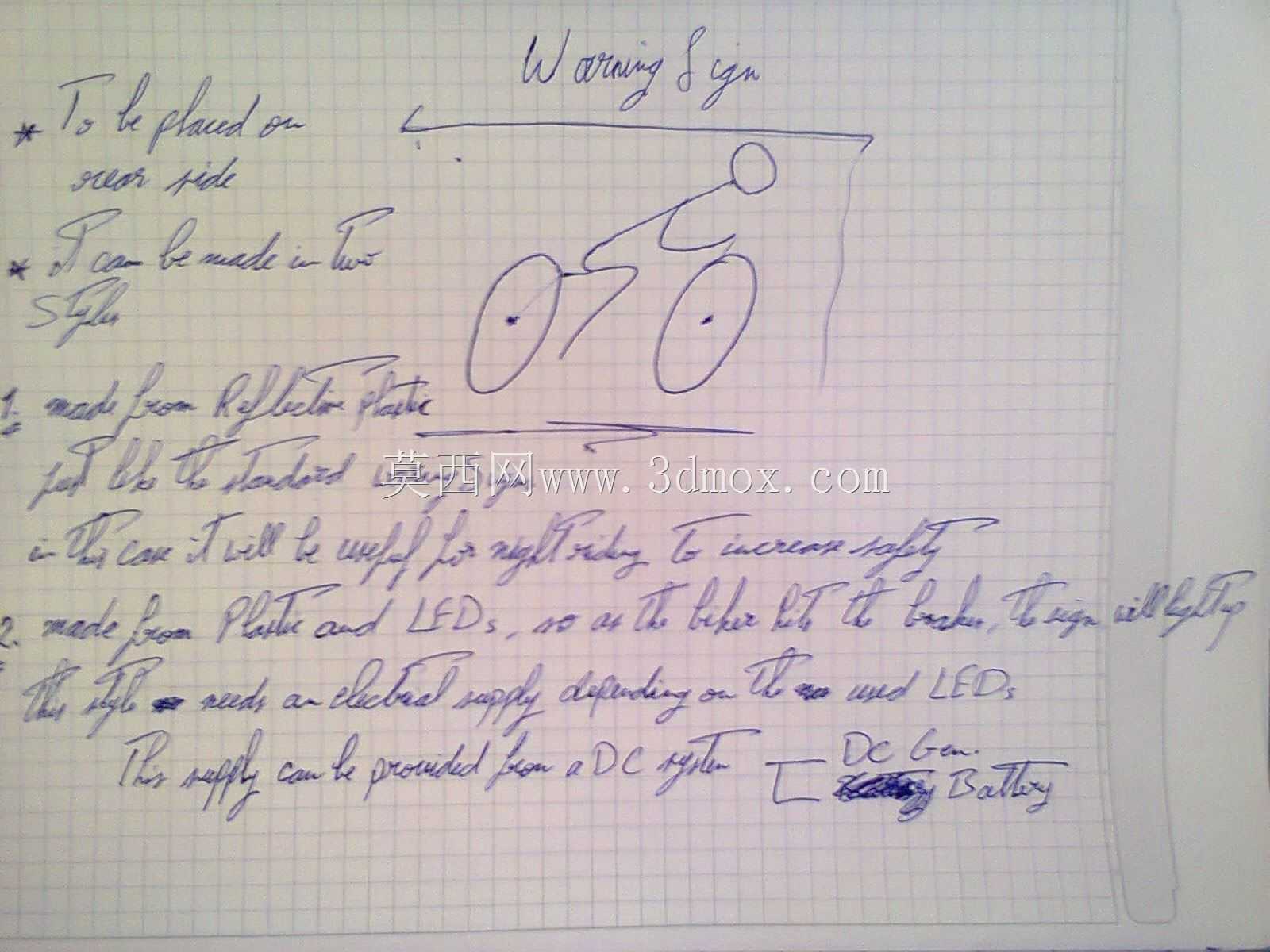

　　日常通勤、夜间城郊骑行场景中，自行车后侧的警示标识一直是被动安全配置里容易被忽略的环节，现有常规反光贴仅能在机动车灯光直射时产生有限反射效果，遇到无照明路段、侧向来车或者雨雾天气时，警示距离会大幅缩短，很难给后方交通参与者留出足够反应时间。这套车尾警示结构的设计，核心是围绕低改造成本、高适配性两个核心目标展开，没有采用复杂的集成式尾灯方案，而是做了两种可独立选择的结构分支，适配不同使用需求的骑行场景。第一种结构分支采用全被动反光设计，整体基材选用高耐候性的工程反光塑料，外形轮廓匹配常规自行车后轮上方的安装空间，不需要改动原车的货架、挡泥板结构，直接通过预留的两个标准扎带安装孔位，

　　就能固定在 seat stay 后上叉或者后挡泥板的平整安装面上，整体外凸尺寸控制在35mm以内，不会超出车把的整体宽度边界，避免停车、推行时剐蹭周边障碍物。反光面的光学结构做了微棱镜阵列处理，相比普通反光贴的玻璃微珠结构，侧方入射光线的逆反射效率提升40%以上，哪怕是侧方路口驶出的车辆，灯光以30度入射角照射到标识面时，依然能产生足够强度的反射光，覆盖路口交汇的视觉盲区。第二种结构分支在反光基材的基础上集成了LED发光单元，触发逻辑和刹车动作直接联动，不需要额外在车把位置加装手动控制开关。整套供电系统没有采用外置可拆卸的干电池结构，而是在后轮轴位置集成了微型直流发电模块，直接利用车轮转动的动能发电，搭配小容量的储能电容做稳压缓冲，

　　骑行过程中只要车轮转动就能持续给储能单元补能，踩下刹车时，刹车线的行程位移会触碰到安装在刹车卡钳位置的微动开关，接通LED单元的供电回路，标识面会以高频闪烁的模式点亮，警示后方车辆前方自行车处于减速状态。这套LED版本的结构做了完全的防水密封处理，所有电路接线位置都做了灌胶密封，外壳接缝处加装了三元乙丙橡胶密封圈，满足雨天骑行的防水要求，整体重量控制在120g以内，不会给骑行增加额外的负载负担。安装边界方面，整套装置的固定孔位做了长圆孔调节设计，适配不同管径的后上叉结构，不管是传统圆管钢架、铝合金车架，还是扁平截面的碳纤维后上叉，都能通过调整扎带的固定位置完成安装，不需要在车架上打孔，不会破坏原车的结构强度。

　　装置的外形轮廓做了圆弧导角处理，所有外露边缘的圆角半径都大于3mm，即使骑行过程中发生意外摔车，也不会因为尖锐棱角造成二次伤害。考虑到夜间骑行的实际视觉效果，LED发光单元的光线经过标识面内部的漫反射结构匀化处理，不会产生刺眼的直射强光，既能保证后方150米外就能清晰识别到警示信号，也不会对后方非机动车、机动车驾驶员造成眩目影响，避免因为强光干扰引发其他交通风险。两种结构版本的外部安装尺寸完全一致，用户可以根据自己的骑行场景灵活选择，日常仅在城市有照明道路通勤的用户可以选择纯反光版本，零维护成本，不需要考虑供电问题；经常夜间在无照明城郊道路骑行的用户可以选择带LED的主动发光版本，进一步提升低光照环境下的骑行安全性。整套结构的零件拆分都做了模块化设计，反光面板、LED模组、发电模块、微动开关都是独立可替换的单元，后期某个部件出现损坏时，不需要更换整套装置，单独替换对应零件即可，降低长期使用的维护成本。
