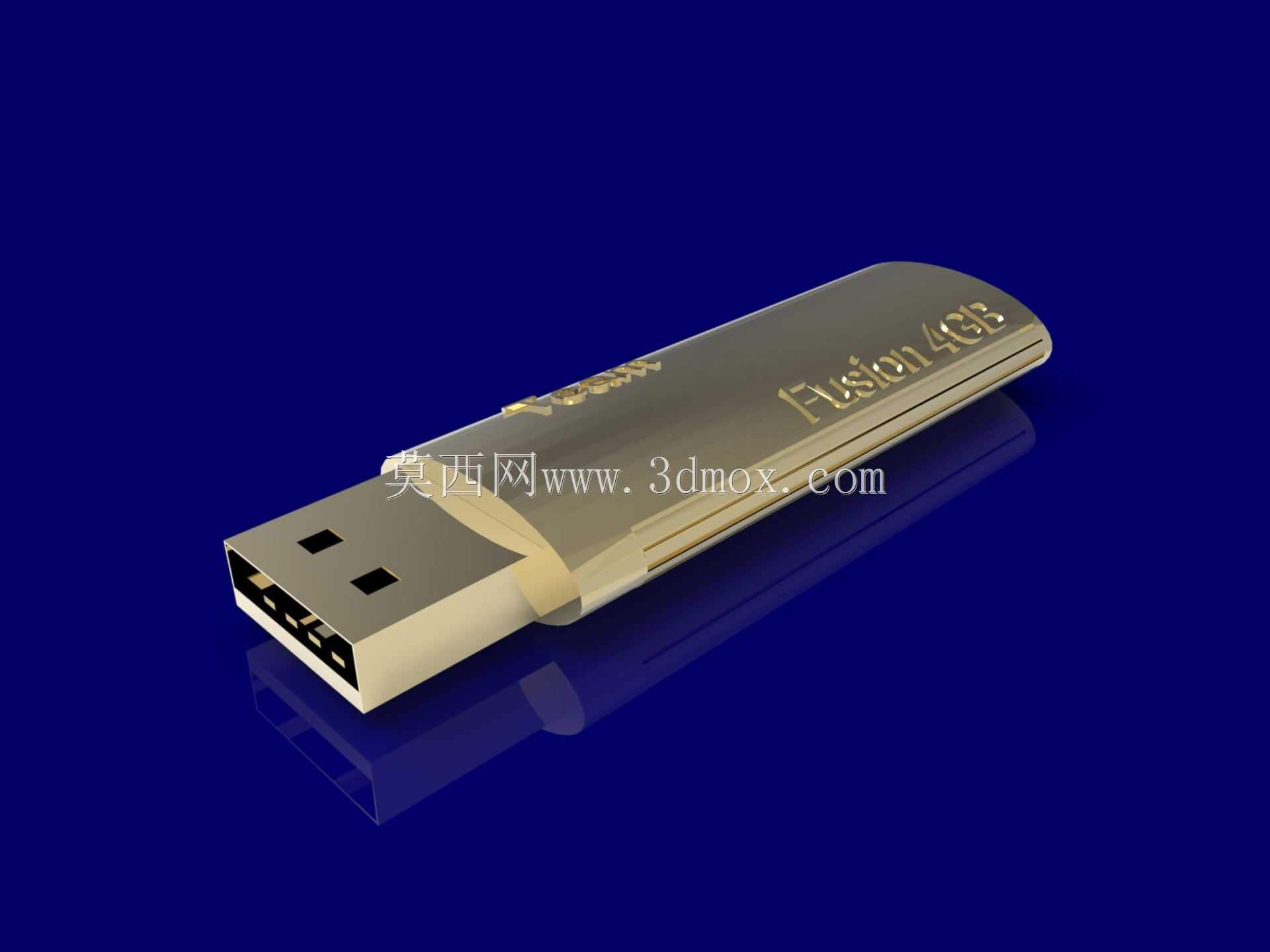

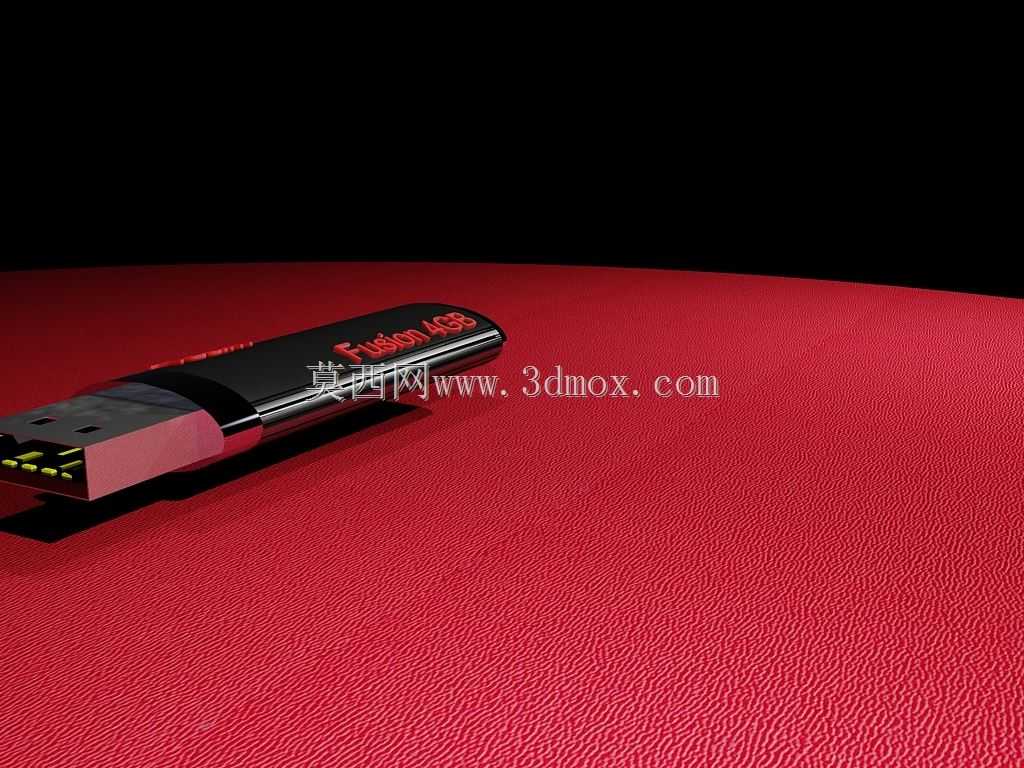

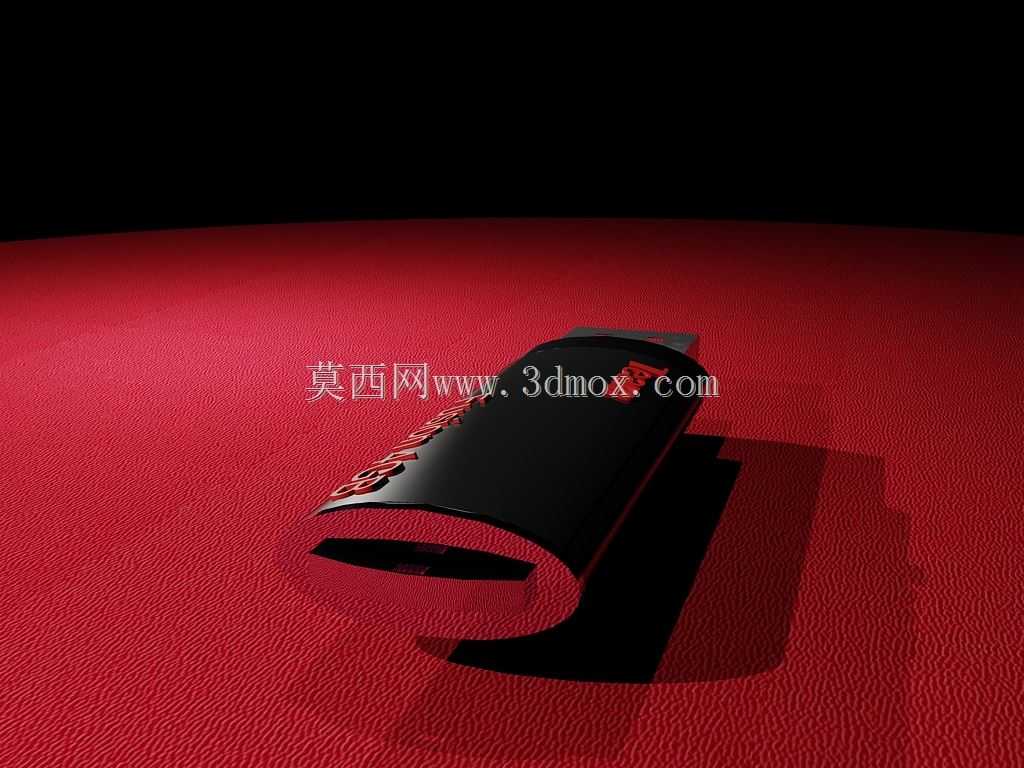

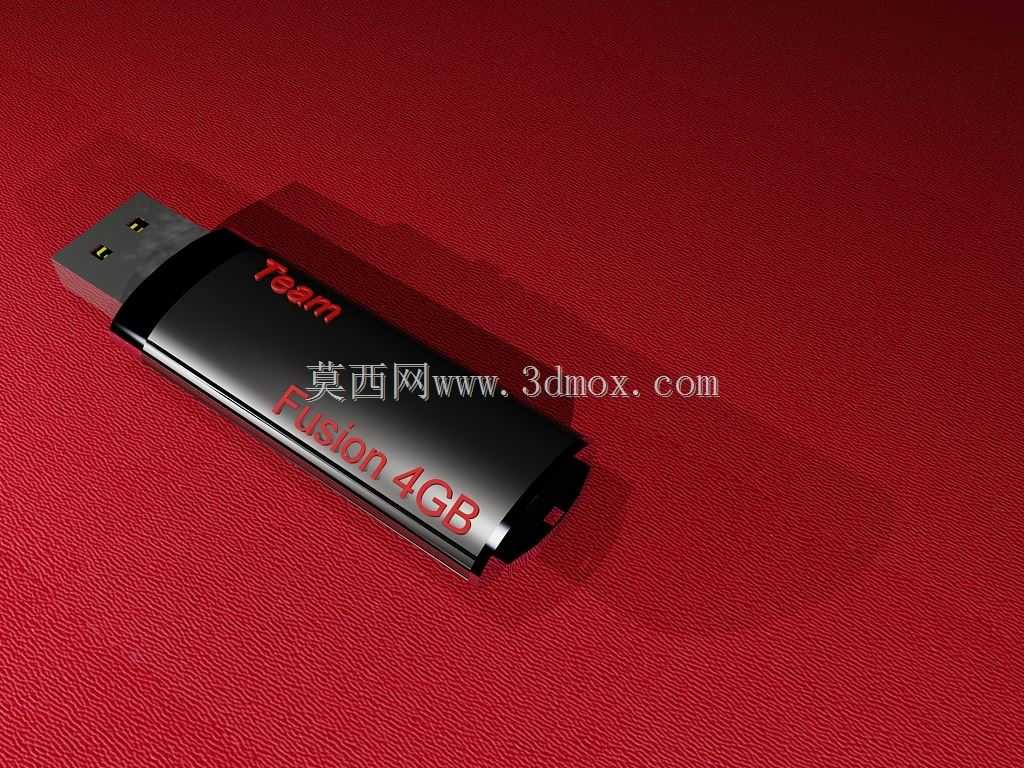

4GB容量团队便携闪存U盘结构设计

　　这款便携闪存存储设备的结构设计，核心围绕日常办公场景下的高频数据交互需求展开，在做整体结构排布时，首先要平衡内部闪存芯片、主控电路板的安装空间与外部握持手感的边界，常规同容量闪存产品的内部堆叠往往会忽略插拔时的受力传导，很多量产产品在频繁插拔后容易出现接口脱焊、外壳开裂的问题，这款设计在USB公头与内部PCB的衔接位置做了加强筋过渡，将插拔时的横向受力分散到整个外壳的支撑骨架上，而非集中在焊盘位置。

　　从实际使用场景来看，这类小容量闪存设备常被用于团队内部的工程图纸拷贝、小型文档跨设备传输，不需要追求极致的读写速度，但对结构可靠性、携带便捷性的要求更高，设计时特意将外壳做了哑光防滑的曲面处理，插拔时手指的施力位置刚好落在外壳两侧的防滑区域，不会因为手汗出现打滑的情况。外壳的分模线设置在侧面非接触位置，避免日常握持时的摩擦导致分模线位置的涂层脱落，同时外壳的边角全部做了R1.2的圆角处理，放在工装口袋、公文包内时不会勾扯布料，也不会因为意外磕碰出现边角崩裂的问题。

　　内部结构的排布上，将闪存颗粒与主控芯片做了同侧贴装，减少PCB的走线长度，既可以控制信号传输的稳定性，也能压缩整体的内部占用空间，让整体外形尺寸控制在常规便携U盘的合理区间，长度不超过60mm，宽度控制在20mm以内，厚度不超过10mm，这个尺寸边界既可以保证内部元件有足够的安装空间，也不会因为体积过大遮挡相邻的USB接口，在台式机后置接口、笔记本紧凑排布的侧置接口上使用时，不会出现插了这个U盘就没法用相邻接口的情况。

　　考虑到团队使用场景下设备会在不同人员之间流转，外壳表面的标识区域做了下沉式设计，可以粘贴标签标注设备用途、所属部门，不会因为频繁的手持摩擦导致标识磨损脱落。尾端预留了挂绳孔的安装位，挂绳孔的位置做了金属衬套加固，避免挂绳长期拉扯导致外壳开裂，日常使用时可以挂在工牌挂绳、钥匙串上，减少遗失的概率。

　　在做结构建模的时候，特意验证了不同公差下的装配匹配度，外壳上下盖的卡扣配合公差控制在0.1mm以内，既可以保证装配时不需要额外打胶就能固定牢固，也不会因为公差过小导致装配困难，后期维修拆解时也可以通过专用工具撬开卡扣，更换内部故障元件，减少整体报废的概率。USB接口的金属外壳厚度选用0.3mm的不锈钢材质，相比常规0.2mm厚度的接口，抗弯折能力提升近40%，即使不小心碰到插在设备上的U盘，也不容易出现接口弯折损坏的情况。

　　很多同类型产品在设计时会过度追求外观的轻薄，牺牲了内部的结构强度和散热空间，这款设计在PCB与外壳内壁之间预留了0.5mm的空气间隙，长时间连续读写时，主控芯片产生的热量可以通过空气间隙均匀传导到整个外壳散出，不会出现局部过热导致的掉速、芯片损坏问题。外壳选用的ABS+PC混合材质，兼顾了ABS的易加工特性和PC的抗冲击性能，从1.2米高度自由落体到水泥地面时，外壳不会出现碎裂，内部元件也不会因为冲击出现脱焊问题，完全适配办公场景下的意外跌落情况。

　　从安装适配的角度来说，这款U盘的接口尺寸完全遵循USB2.0规范的尺寸要求，公头的长度、宽度、触点位置都符合通用标准，可以适配所有带标准USB-A接口的设备，不需要额外的转接头就能在台式机、笔记本、工业工控设备、打印机等常见办公设备上即插即用，没有适配门槛。接口的插拔寿命按照万次以上的标准做结构验证，内部触点采用镀金处理，抗氧化能力更强，长期使用也不会因为触点氧化出现接触不良、识别失败的问题。
