保时捷盾形车标立体结构设计方案

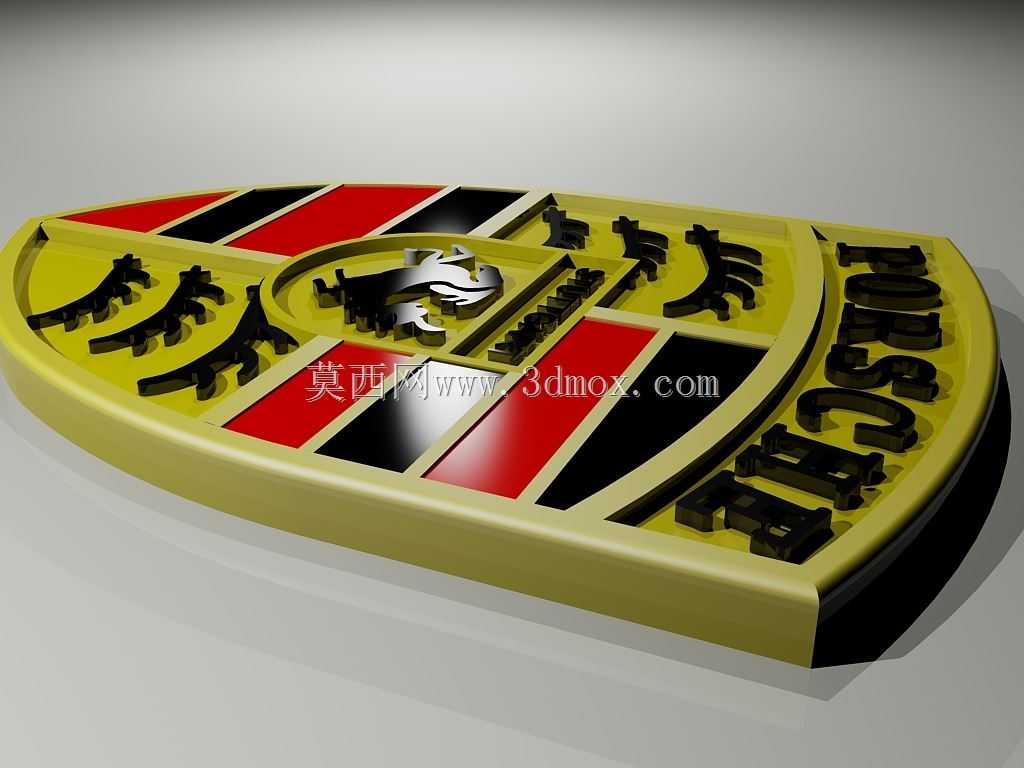

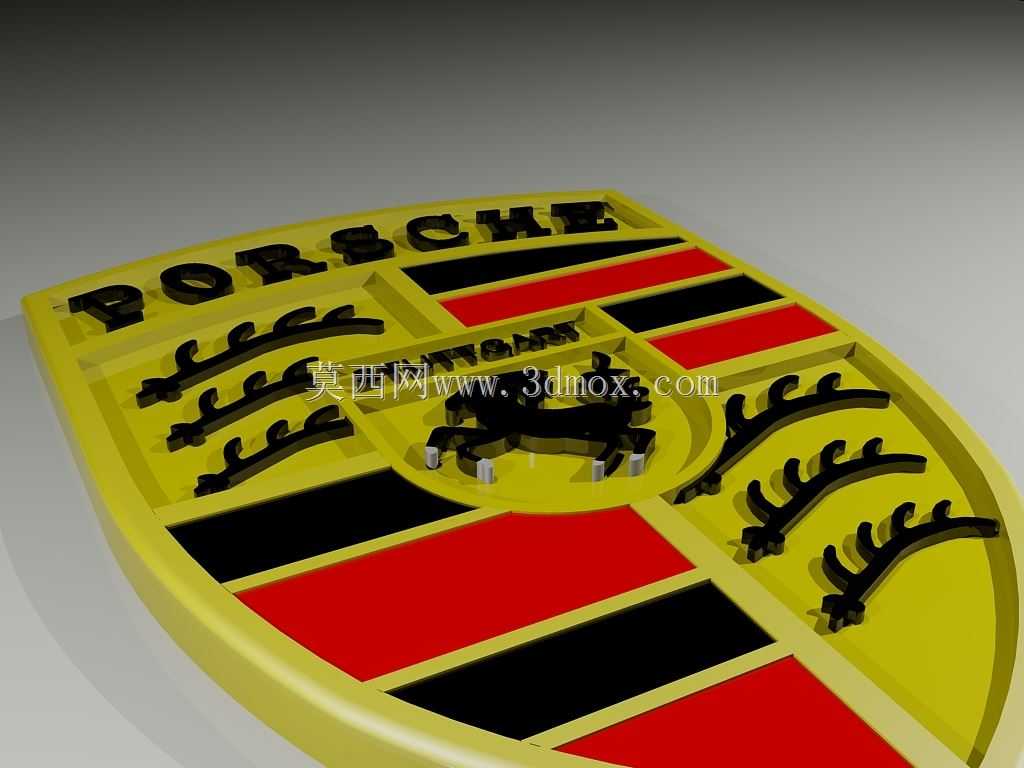

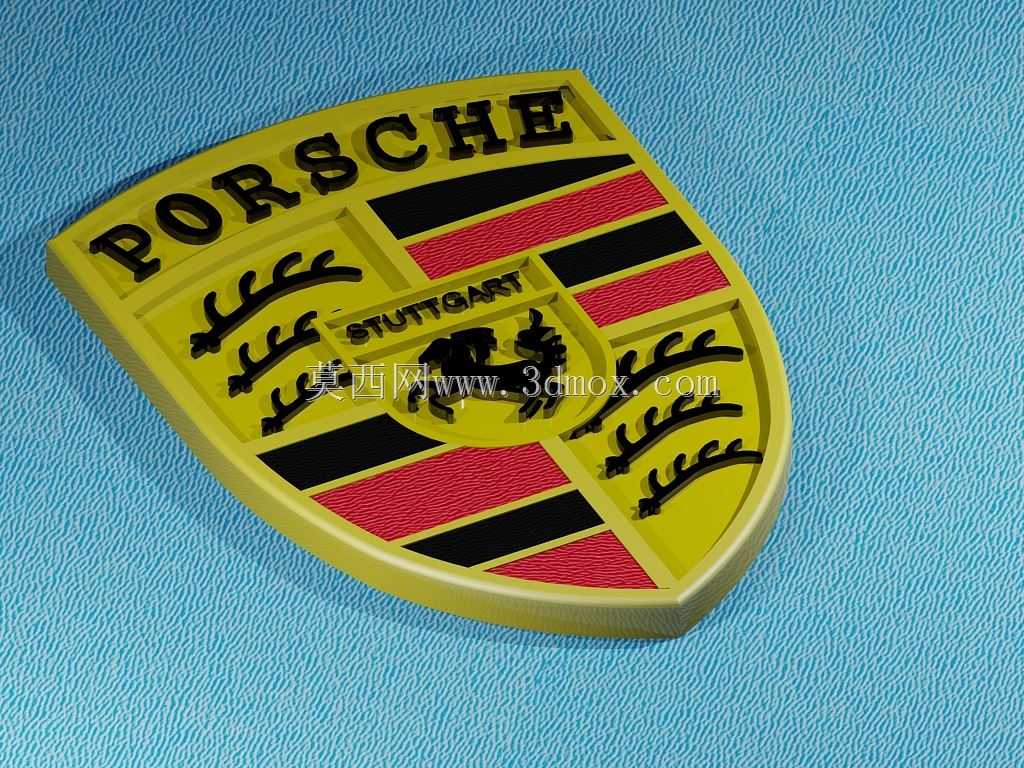

　　这款保时捷盾形车标的立体结构设计，首先要考虑的是实车装配场景的适配需求，作为车头、车尾、轮毂中心等位置的品牌标识部件，其安装边界需要匹配不同车型的预留安装位，常规乘用车的车头车标安装位多为内凹式卡槽结构，设计时将盾形轮廓的边缘做了0.8mm的倒角处理，既避免安装时边缘剐蹭卡槽漆面，也能让标识嵌入后与车身曲面形成自然过渡，不会出现突兀的凸起或缝隙。从功能特性来看，立体车标不同于平面印刷标识，需要兼顾视觉辨识度与户外使用的耐用性，模型中将标识表面的文字、纹章元素做了分层凸起设计，最外层的金色盾形基底凸起高度为2.2mm，中间的红黑条纹区域凸起高度为1.5mm，跃马图案与环绕文字的凸起高度为2.8mm，

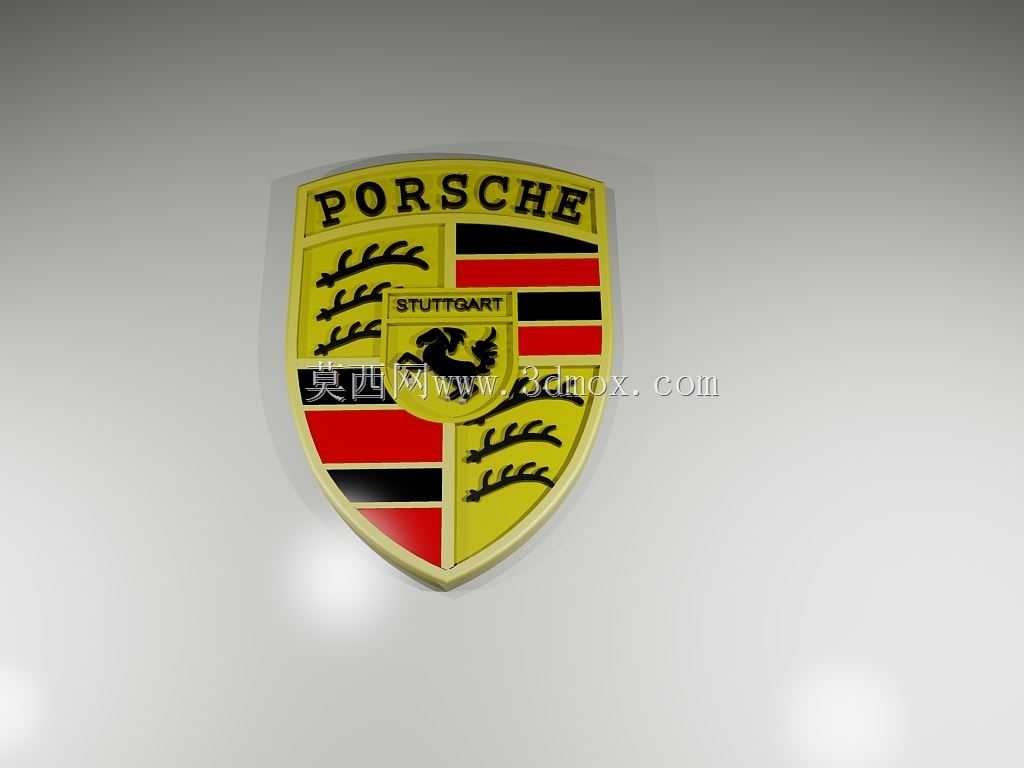

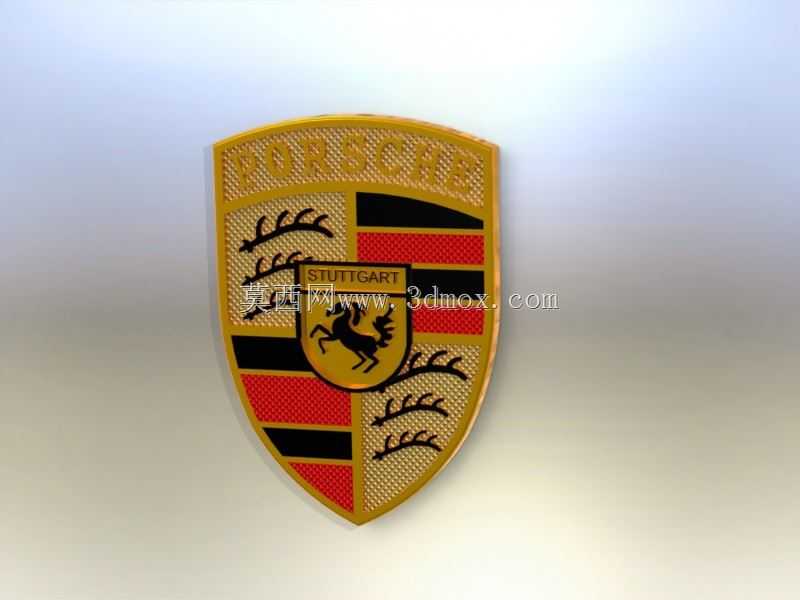

　　这种阶梯式的高度差既能在自然光下形成清晰的光影层次，让品牌标识在不同光照角度下都有足够的识别度，也能减少雨水、灰尘在标识表面的积存，降低长期使用后的污渍附着概率。设计思路上没有直接照搬平面矢量图做简单拉伸，而是参考了实车金属车标的冲压成型工艺逻辑，所有凸起元素的侧壁都做了1.5度的拔模斜度，方便后续如果做金属压铸或者注塑成型时顺利脱模，同时在跃马图案的尖角、文字笔画的转角位置都做了R0.3mm的圆角处理，避免尖锐边角在生产过程中出现应力集中导致的崩缺，也能防止日常使用中边角磕碰掉漆。在外形尺寸的把控上，模型按照实车常用的110mm×75mm外轮廓尺寸构建，盾形的顶部圆弧半径、两侧斜边的倾斜角度都严格对标原厂标识的比例，

　　不会出现比例失调导致的视觉违和感，安装面做了整体平面化处理，预留了0.2mm的背胶粘贴层厚度空间，如果是采用卡扣安装的车型，也可以在模型基础上在背面添加对应规格的卡扣柱结构，不需要重新调整正面的标识造型。从实际应用的角度出发，这款立体模型不仅可以用于整车装配的结构验证，也可以用于改装件开发、文创周边产品的结构设计参考，比如做金属质感的车标钥匙扣、车内装饰摆件时，只需要等比例缩放模型尺寸，调整背面的安装结构即可，不需要重新构建正面的纹章细节。建模过程中对纹章区域的条纹分割做了精准的曲面衔接，红黑条纹与金色基底的拼接位置没有做生硬的直角分割，而是采用了微小的圆弧过渡，模拟实车珐琅填充工艺的圆润边缘效果，

　　避免3D打印或者机加工时出现尖锐的接缝毛刺。环绕盾形的文字笔画做了等宽处理，每个字母的凸起高度保持一致，不会出现因为曲面弧度导致的笔画高低差，保证从正面观察时所有文字的视觉重量均衡。跃马图案的立体造型做了细节优化，马身的肌肉线条通过微小的曲面起伏体现，而不是简单的平面凸起，让标识在近距离观察时也有足够的细节质感，同时这些起伏的深度控制在0.5mm以内，不会因为凹陷过深积存污垢。考虑到不同安装位置的需求，模型的整体厚度控制在4mm以内，既保证了立体效果，也不会因为厚度过大超出车身安装位的深度限制，背面的安装基准面做了0.1mm的平面度公差预留，保证粘贴或者卡扣安装时标识与安装面完全贴合，不会出现翘边、倾斜的问题。对于有发光需求的改装车标，也可以在这个模型的基础上，将凸起的文字、纹章部分做镂空处理，在内部预留LED灯组的安装空间，模型的分层结构刚好可以作为发光结构的遮光层，不需要额外做结构分层设计。
